Бак рассчитан на рабочую температуру с использованием воды в диапазоне от +2 до +80 градусов по Цельсию.
Все модели данной серии обладают следующими конструктивными особенностями:
- Нижняя опора бака выполнена по принципу кольцевой опоры c регулируемыми ножками для напольной установки, а также боковым кронштейном для настенного крепления. Выбор метизов и крепление настенного кронштейна, должно осуществляться с учетом несущей способности стены, а также веса заполненного водой бака, на которой будет осуществляться монтаж бака, для предотвращения его падения.
В случае неправильного подбора крепежа (метизы) или не достаточной прочности стены, приведшей к падению бака и другим повреждениям вызванным падением бака, не является гарантийным случаем и завод изготовитель не несет ответственность за причинённый ущерб.

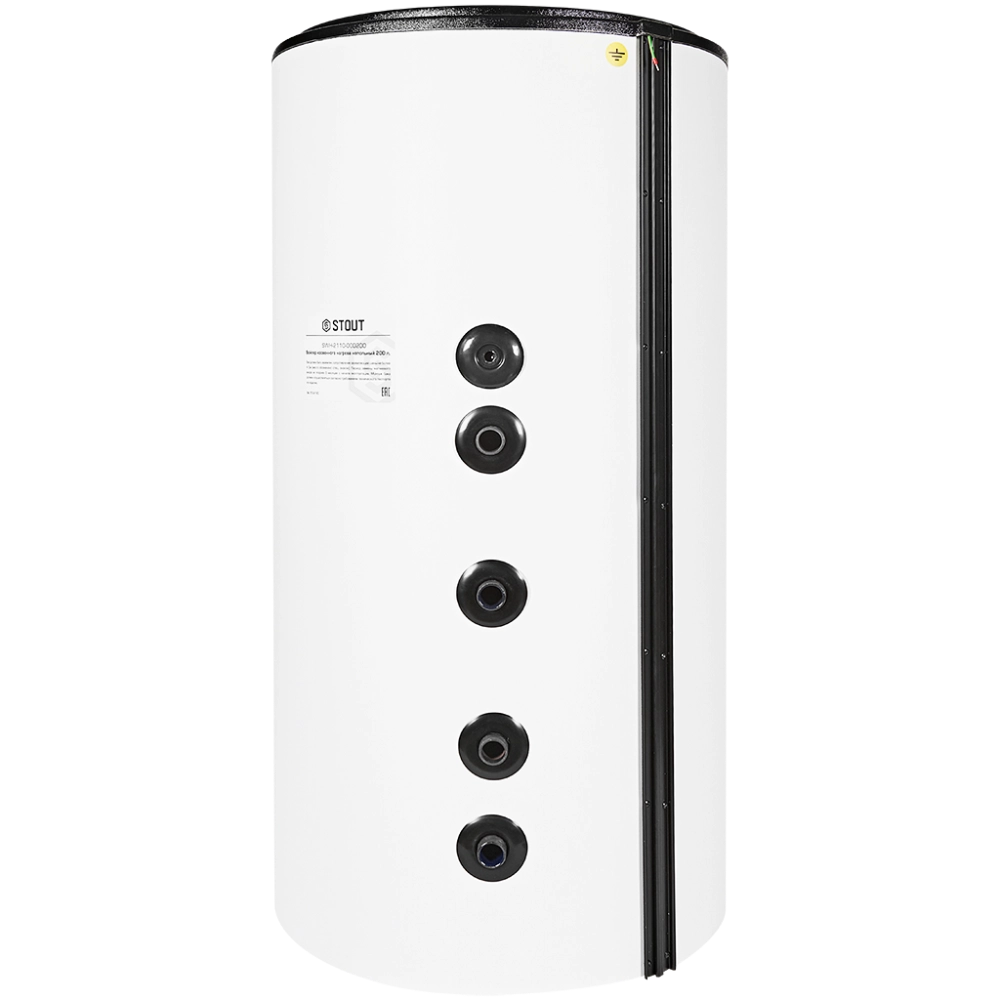

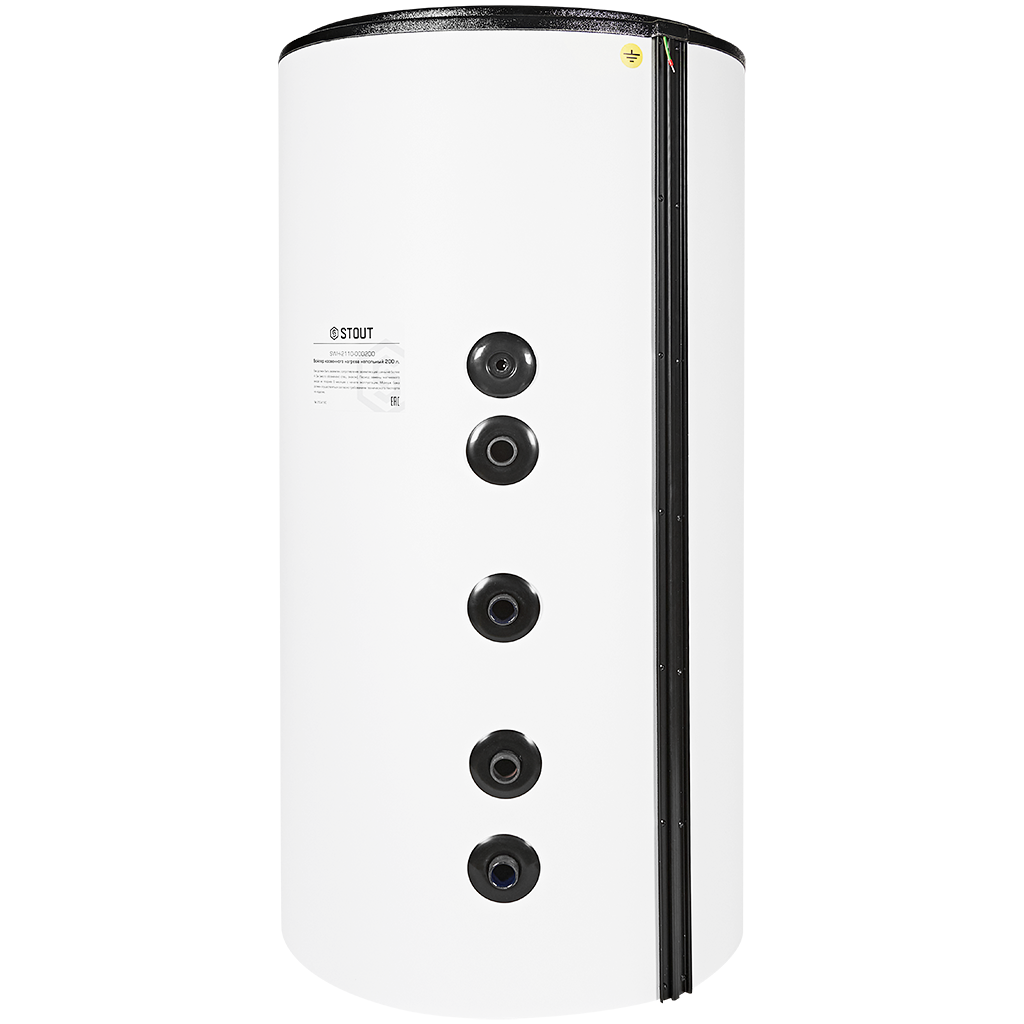

- Все баки оснащены подводящими и отводящими штуцерами, выполненными из толстостенной трубы с эмалевым покрытием.
Схема
Габаритные и присоединительные размеры
1 - Подключение водоснабжения 1" наружная резьба
2, 4 - Подключение змеевика подача/обратка 1" наружная резьба
3 - Подключение рециркуляции 1" наружная резьба
5 - Гильза под датчик бойлера 16x1,5
6 - Выход ГВС 3/4" наружная резьба
7 - Подключение магниевого анода

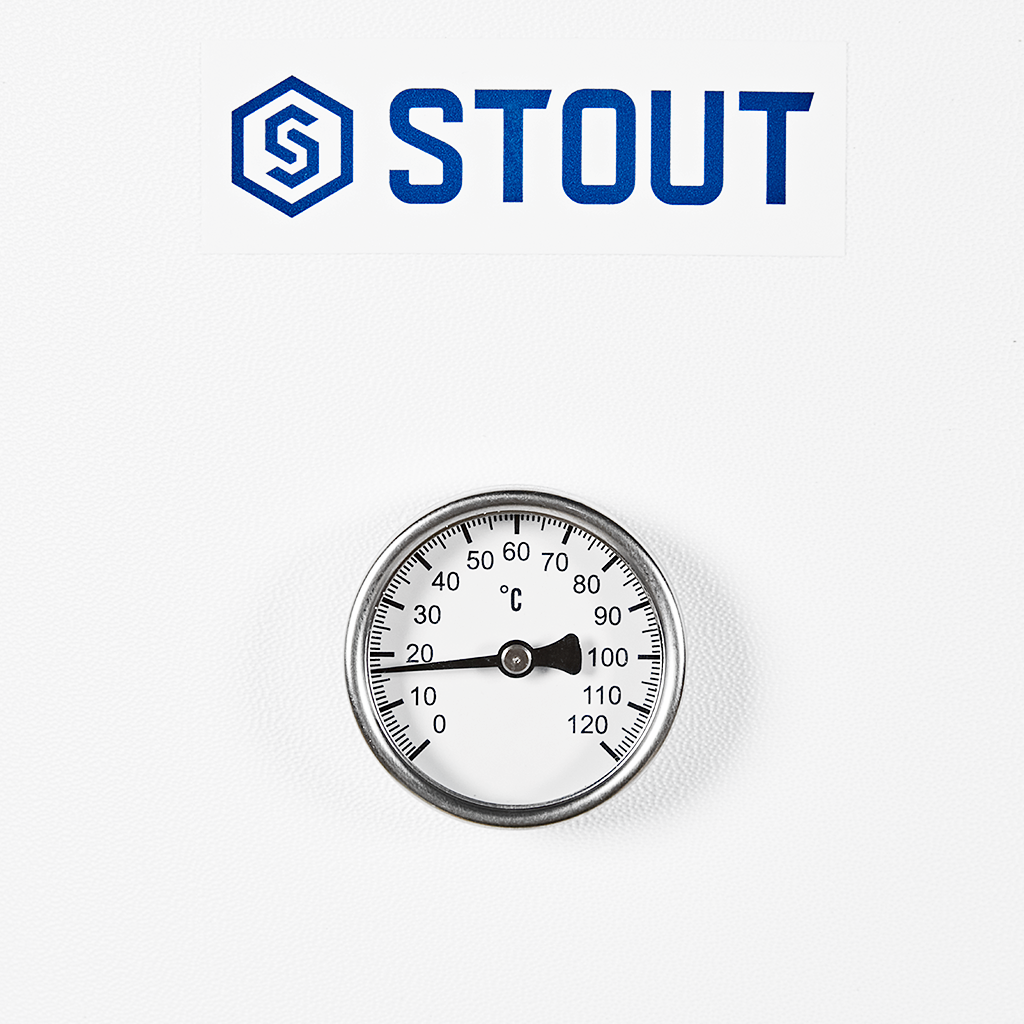

8 - Термометр
9 - Подключение ТЭНа 1 1/2" внутренняя резьба

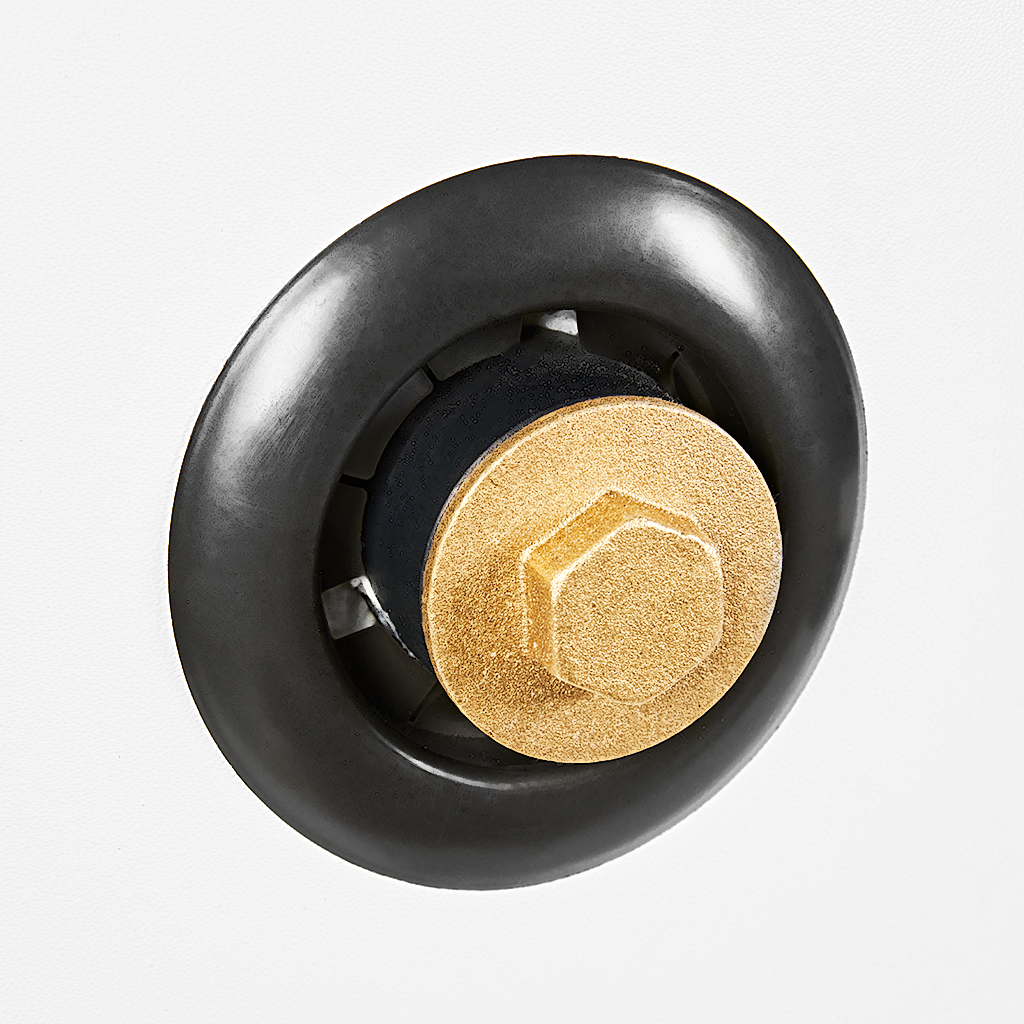

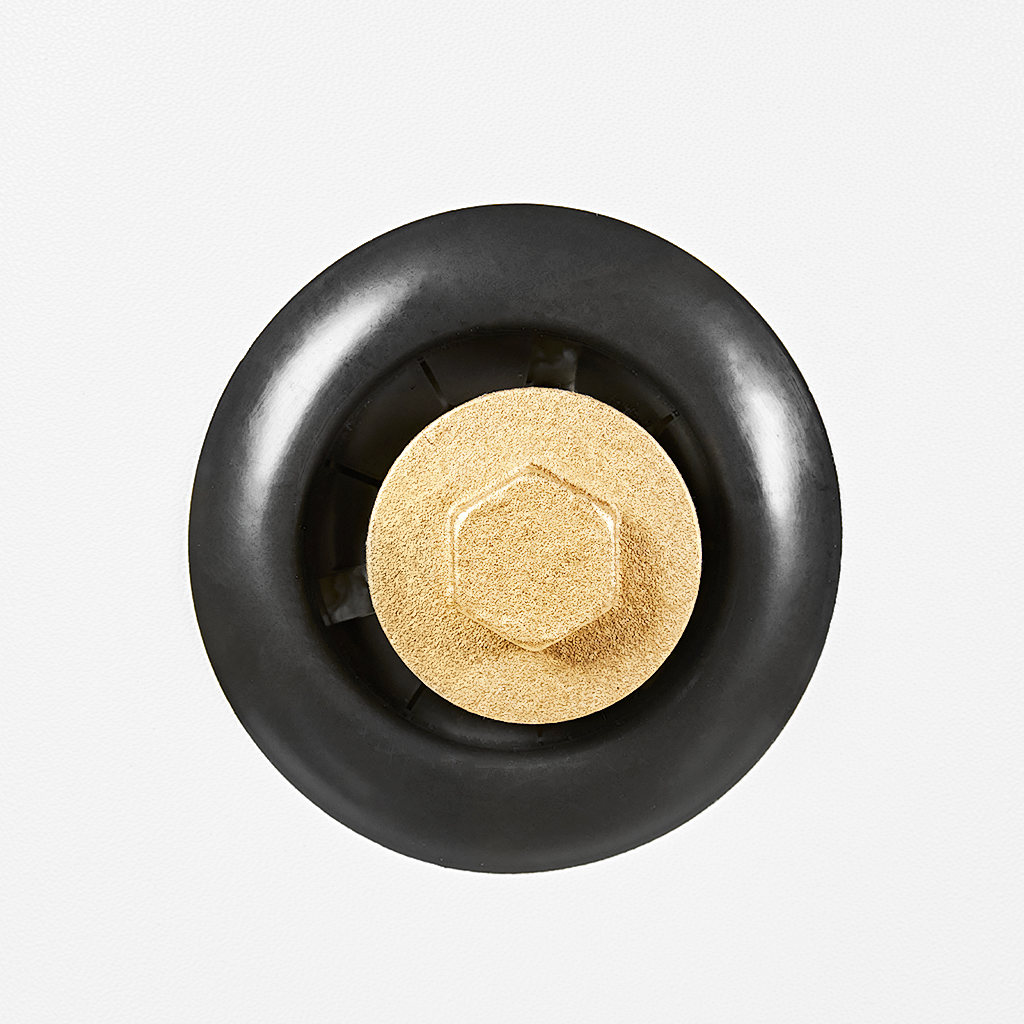

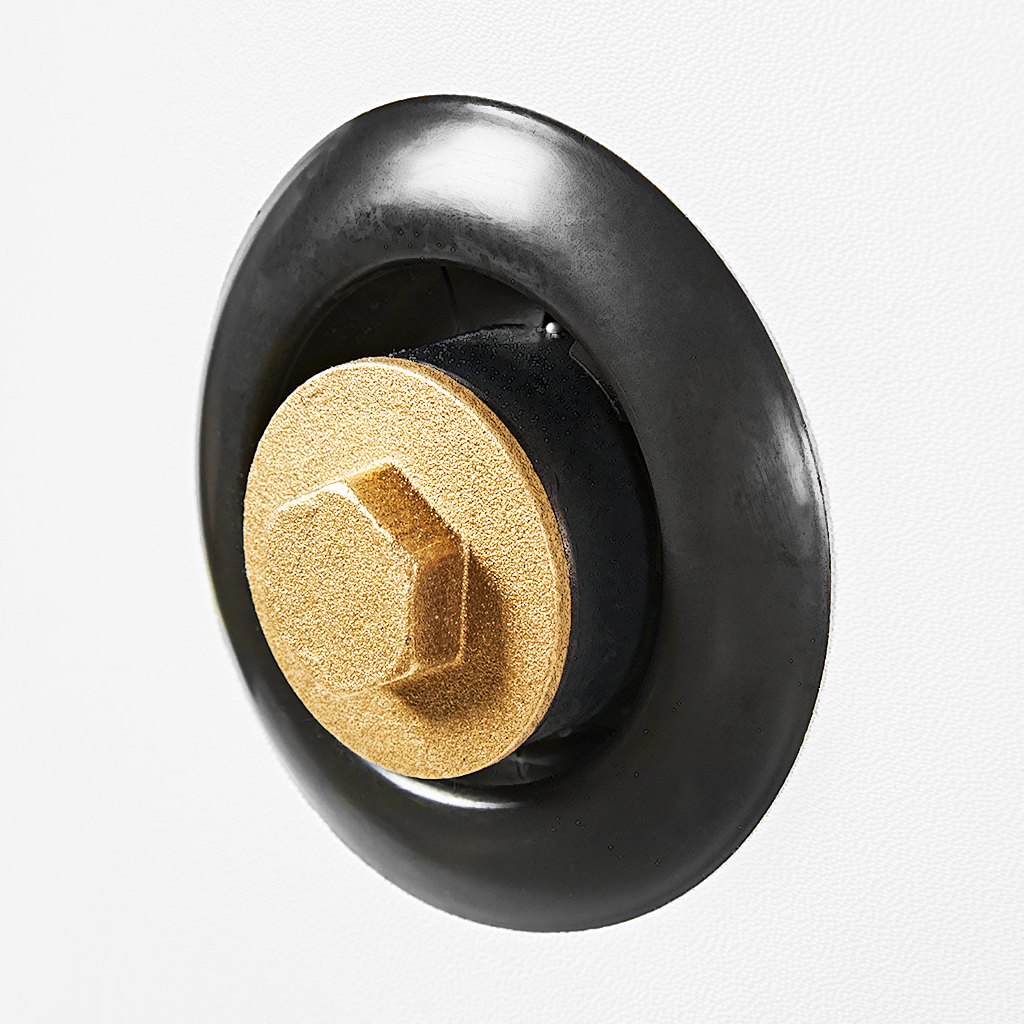

10 - Заглушка подключения ТЭНа 1 1/2" наружная резьба
11 - Регулируемая ножка
