Описание
Панель управления

Дисплей

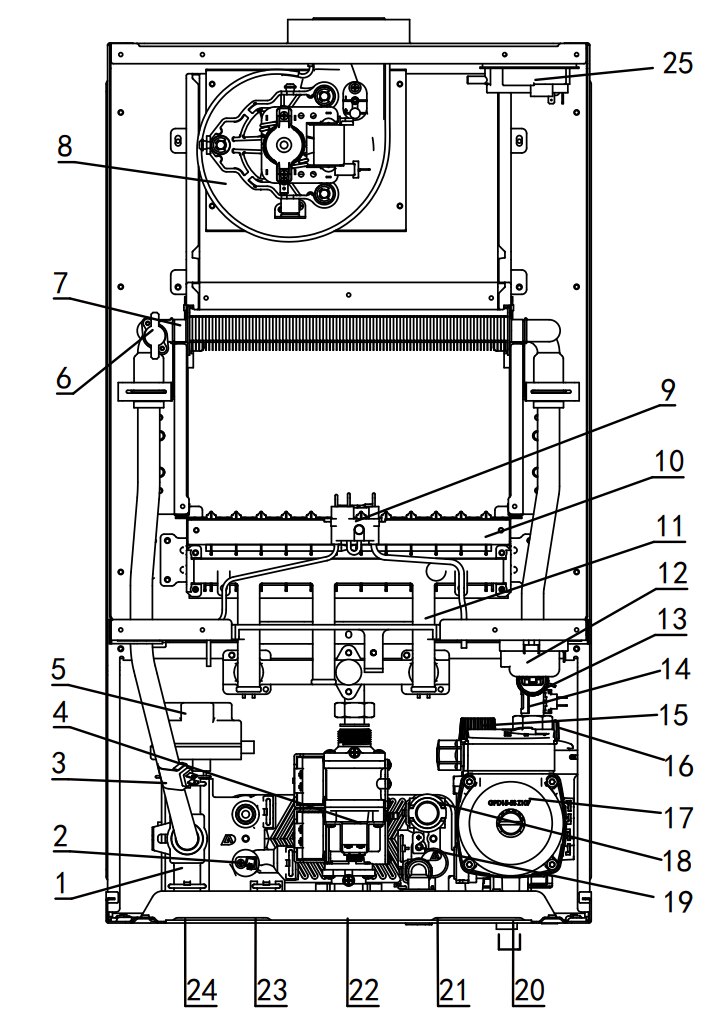

Схема

- Выходной гидравлический блок
- NTC датчик температуры ГВС на выходе
- NTC датчик температуры отопления на обратке
- Газовый клапан
- Сервопривод 3-х ходового клапана
- Термостат перегрева теплообменника
- Основной теплообменник
- Вентилятор дымоудаления
- Электроды розжига и контроля пламени
- Газовая горелка
- Газовая рампа с запорными клапанами
- Трансформатор розжига
- Датчик давления
- NTC датчик температуры на подаче
- Предохранительный клапан
- Воздухоотводчик
- Циркуляционный насос
- Датчик расхода ГВС
- NTC датчик температуры ХВС на подаче
- Вход отопления (обратка)
- Вход холодной воды
- Вход газа
- Выход горячей воды
- Выход отопления (подача)
- Прессостат
Монтаж котла

Присоединительные патрубки

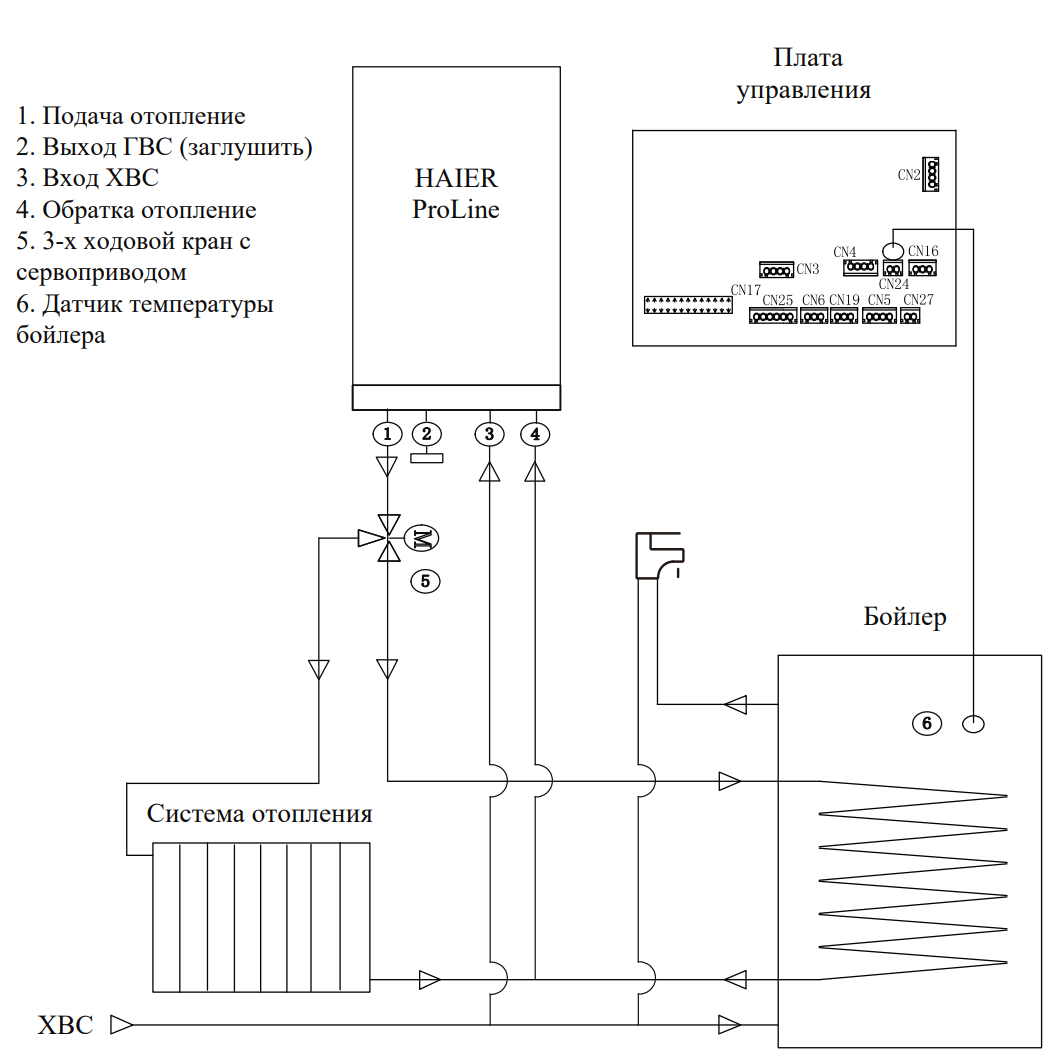

Подключение бойлера с помощью внешнего трехходового клапана

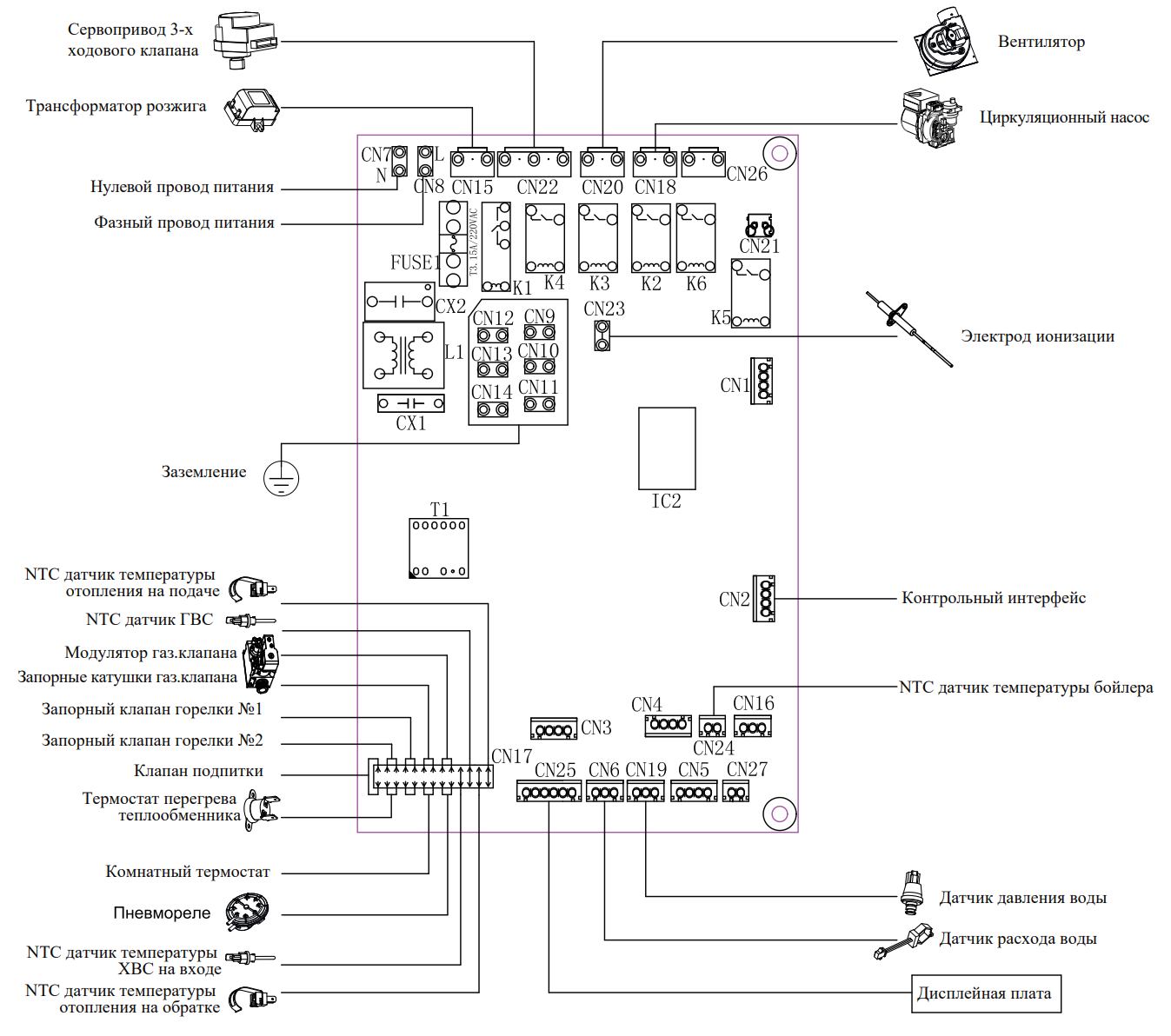

Принципиальная схема электрических соединений

Характеристики
Тип
Котел
Бренд
Haier
Серия
ProLine
Размещение
Настенный
Кол-во контуров
Двухконтурный
Тип котла
Газовый,
Турбированный
Мощность котла
24 кВт
Отапливаемая площадь
до 240 м²
Объем расширительного бака
6 литров
Материал теплообменника
Бескислородная медь
Тип камеры сгорания
Закрытая
Подключение газа
3/4" НР
Подключение контура отопления (подача/обратка)
3/4" НР
Подключение водоснабжения
1/2" НР
Выход ГВС
1/2" НР
Температурный режим контура ГВС
от +35°C до +60°C
Диаметр дымохода (коаксиальный, раздельный)
60/100мм, 80мм
Гарантия
24 месяца
