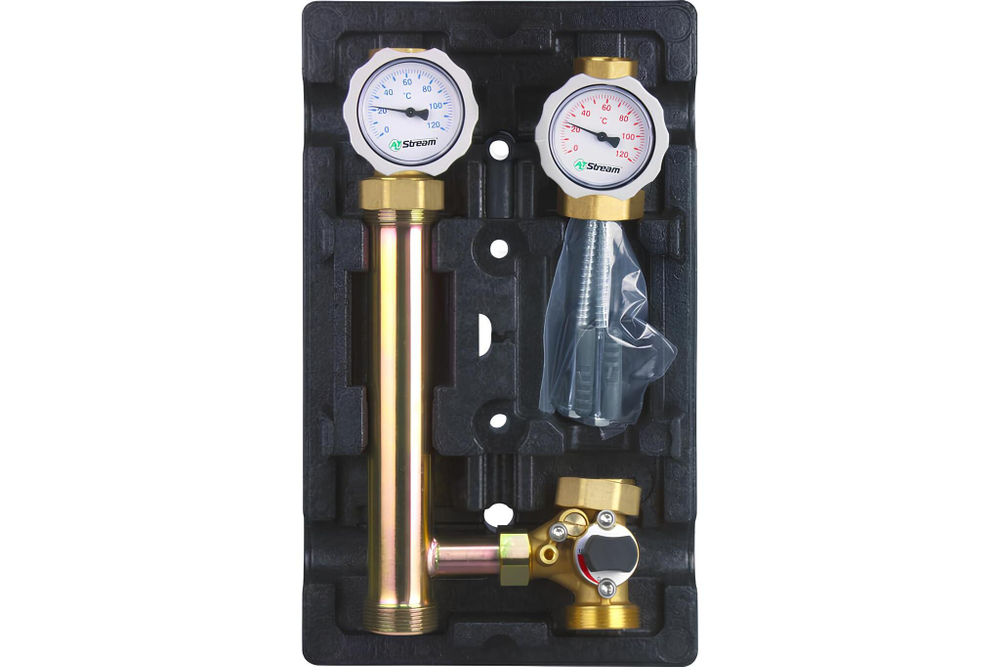

Группа быстро монтажа ALTSTREAM представляет собой готовый комплект арматуры с гидравлической обвязкой, предназначенный для выполнения функции циркуляции теплоносителя в контуре с возможностью дополнительной регулировки температуры рабочей среды путем подмеса теплоносителя из обратной линии в подающую.
Группа быстро монтажа ALTSTREAM прямой подачи может устанавливаться только в помещениях с положительной температурой. Перед запуском должно проводиться гидравлическое испытание системы - проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или водно-гликолевый раствор с концентрацией гликоля до 50%.
При установки групп быстрого монтажа ALTSTREAM на распределительный коллектор обратите внимание, чтобы линия подачи коллектора совпадала с линией подачи группы быстрого монтажа.

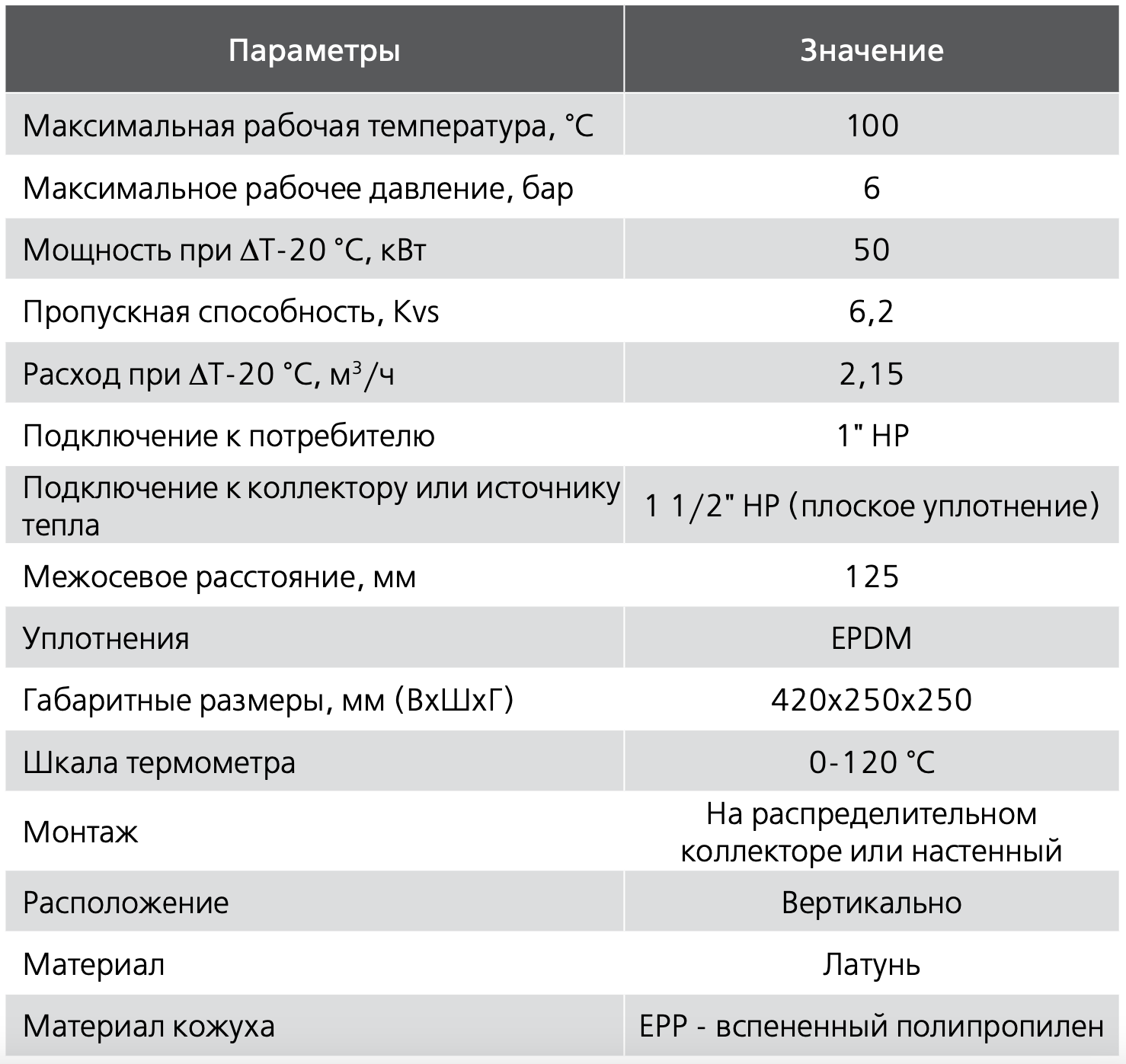

Технические характеристики

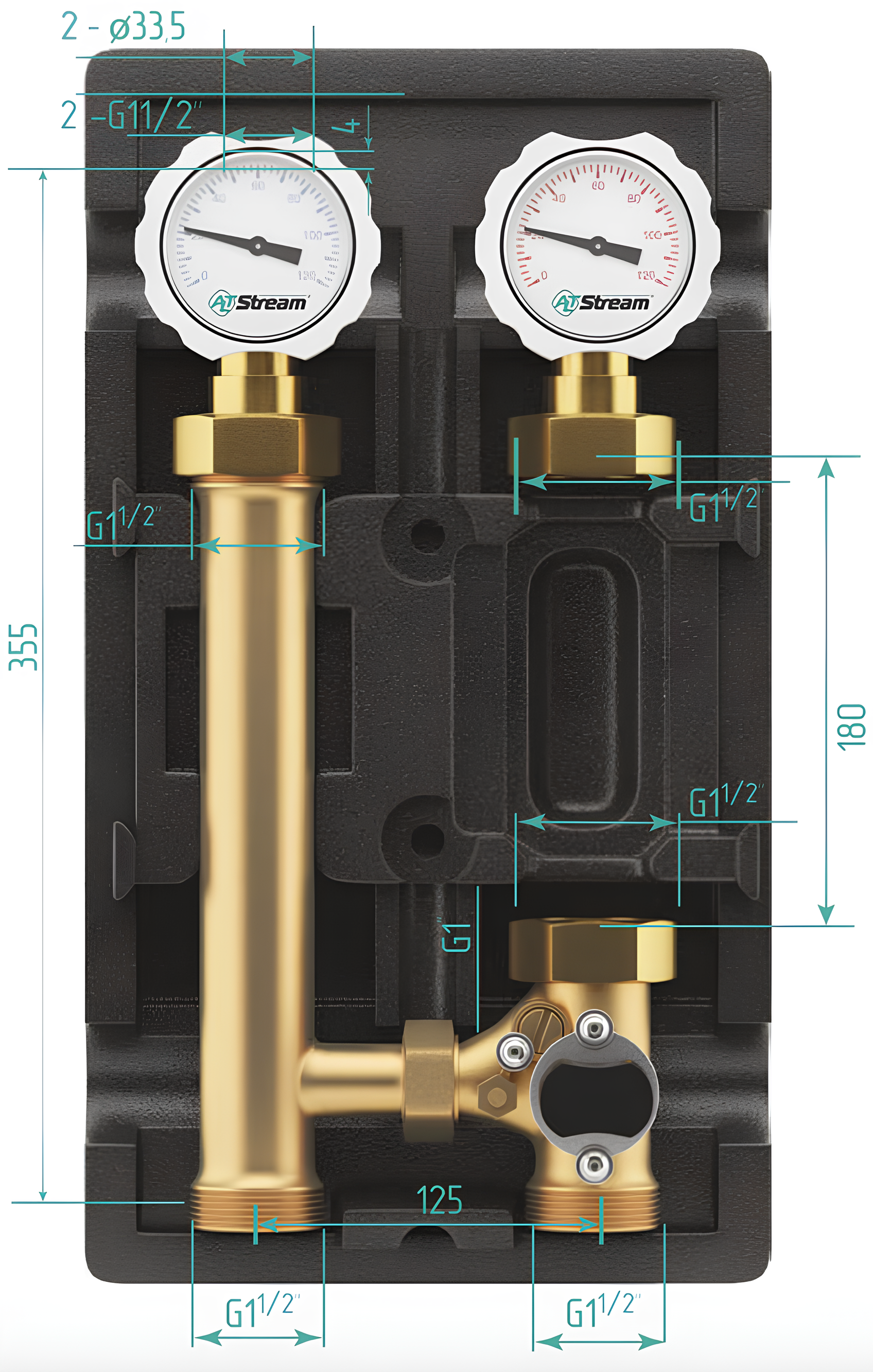

Габариты

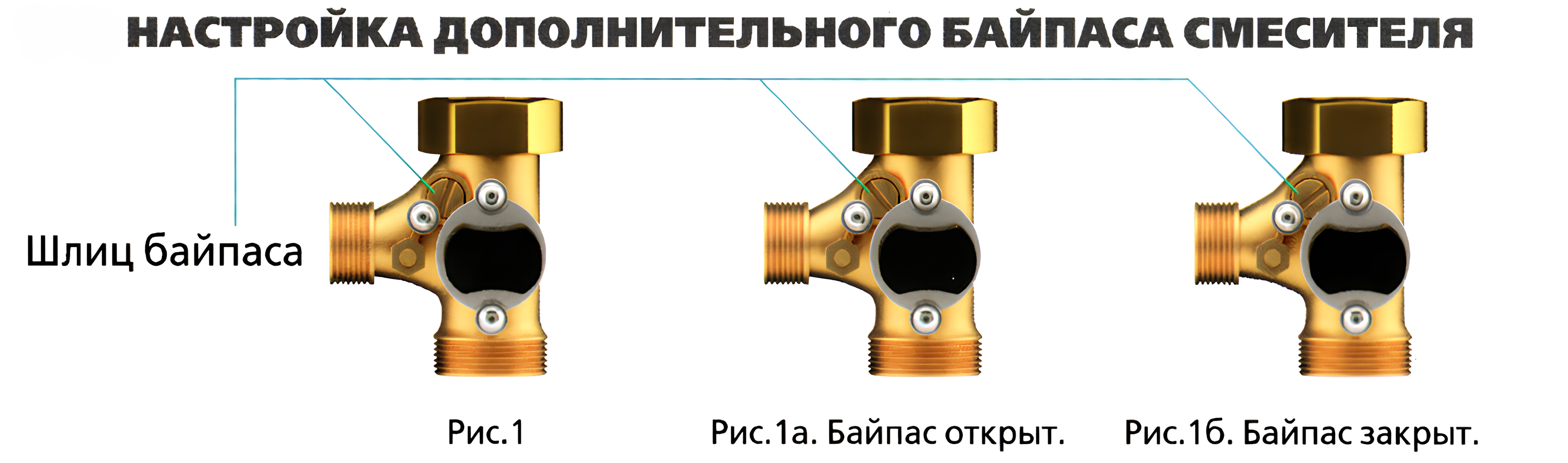

Дополнительный байпас смесительного клапана служит для увеличения уровня подмеса и обеспечения постоянного уровня подмеса в независимости от положения смесителя.
Настройка байпаса производится в следующей последовательности:
- Открутить болт фиксации байпаса.
- С помощью отвертки повернуть шлиц байпаса.
- Закрутить болт фиксации байпаса.
Установка трехпозиционного поворотного сервопривода
Сервопривод служит для получения возможности управления группой с помощью внешних устройств управления (контроллеров, термостатов и т.д.)
Трехпозиционный сервопривод устанавливать в следующей последовательности:
- Установите шлицевой отверткой переключатель в положение ручного управления ("MANUAL"/символ руки).
- Поворачивайте рукоятку (колесико) ручной установки вала в крайнее положение, контролируя по шкале центрального лимба (Закрыто "0" или Открыто "90°").
- Установите клапан в крайнее положение, соответствующее положению сервопривода.
- С небольшим усилием нажмите на центральную кнопку сервопривода и поверните против часовой стрелки на угол примерно 45°, сверяясь по лимбу.
- Извлеките кнопку (черного цвета) и упорную пружину.
- Установите переходник (черного цвета) на шток клапана и латунный болт-фиксатор вкрутите в корпус клапана.
- Установите корпус электропривода на шток клапана, отрегулировав корпус сервопривода в соответствии с положением на клапане винтом М5x20.
- Подключите электропривод к электронному прибору управления. Проверьте схему включения проводов в соответствии с выбранной схемой управления (1 - двухцветный; 2- синий; 3 - коричневый). Маркировка проводов продублирована на корпусе сервопривода.
- Переведите электропривод в режим "AUTO".
- Подключите питание сервопривода. Контроль включения сервопривода осуществляется по соответствующей светодиодной индикации крайнего положения (красного цвета "Off" или зеленого "On").
