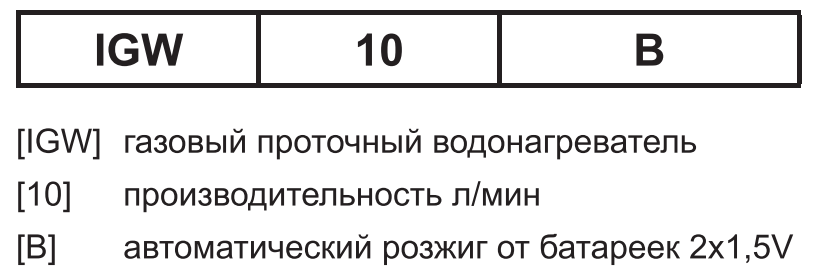

Схема
Газоводяная арматура (3) предназначена для включения аппарата и обеспечения регулирования температуры воды и расхода газа. Узел состоит из двух регуляторов: водяного и газового.
Конструкция регулятора водяного обеспечивает доступ газа к основной горелке только при наличии протока воды, одновременно обеспечивая срабатывание электромагнитного клапана (6).
Конструкция газового регулятора является частью газовой арматуры, регулирующей подачу газа на горелку.
Горелка с коллектором (7) предназначена для воспламенения подаваемой к месту горения воздушно-газовой смеси.
Теплообменник (8) в нём происходит теплообмен между горячими продуктами сгорания горелки и протекающей по трубам теплообменника водой. Теплообменник имеет специальное покрытие, обеспечивающее его дополнительную защиту от окисления, что значительно продлевает срок его службы.
Датчик перегрева воды (9) обеспечивает отключение водонагревателя при нагреве воды выше 80 °С, предотвращая тем самым образование накипи в трубках теплообменника, что увеличивает срок службы водонагревателя.
Датчик обратной тяги (10) предназначен для отключения аппарата в случае отсутствия тяги в дымоходе.
Коллекторы дымовых газов (11) предназначено для отвода продуктов сгорания в дымоход и служит местом установки датчика 10.
Электрод розжига горелки (12), образуя искровые разряды в течение 5 секунд при включении аппарата (при пропуске воды через аппарат), производит розжиг горелки.
Ионизационный электрод контроля пламени (13) обеспечивает контроль пламени горелки и автоматическое отключение подачи газа на горелку при ее погасании.
Датчик температуры горячей воды (23), являющийся термопарой, выдает на цифровой индикатор 16 переменную ЭДС, величина которой зависит от степени нагрева датчика.
Цифровой индикатор (16), позволяющий контролировать и показывать температуру нагрева воды, вытекающей из крана.
Клапан предохранительный (22) предназначен для слива воды из водонагревателя без его отсоединения от трубопроводов (путем поворота кла-пана) и сброса давления при резком повышении давления воды в системе.

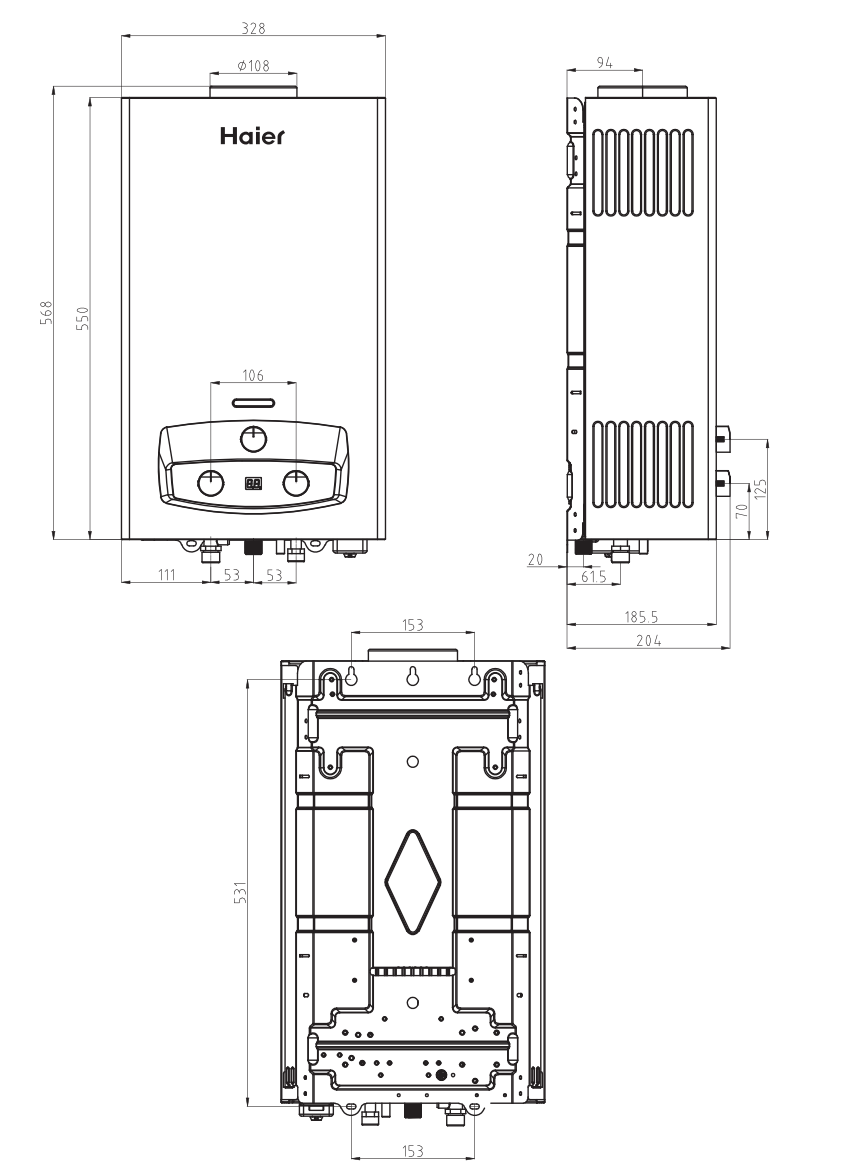

Монтаж колонки
Принципиальная схема электрических соединений
