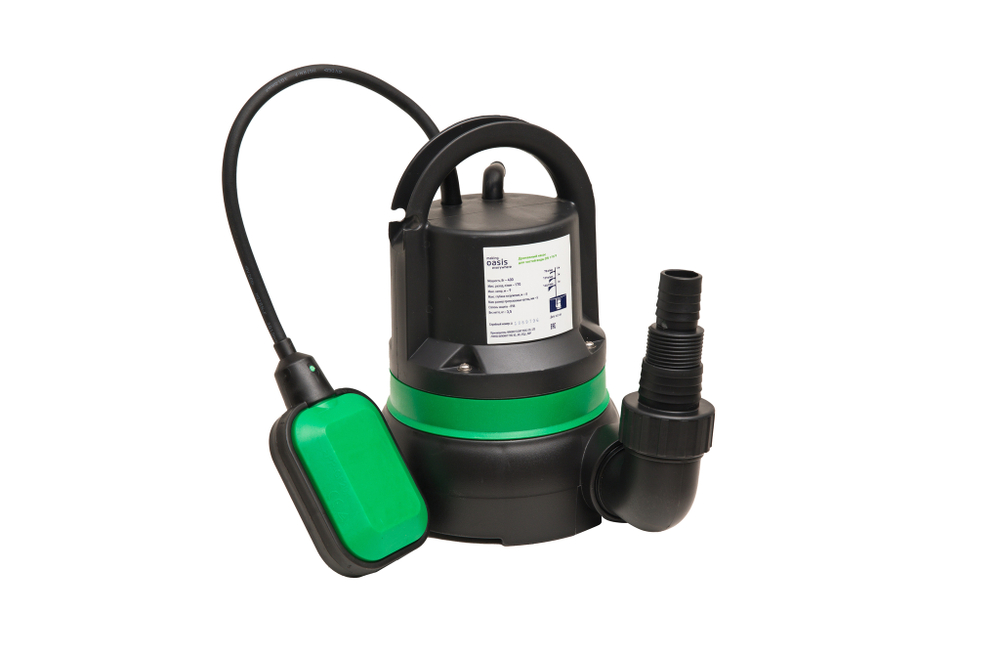

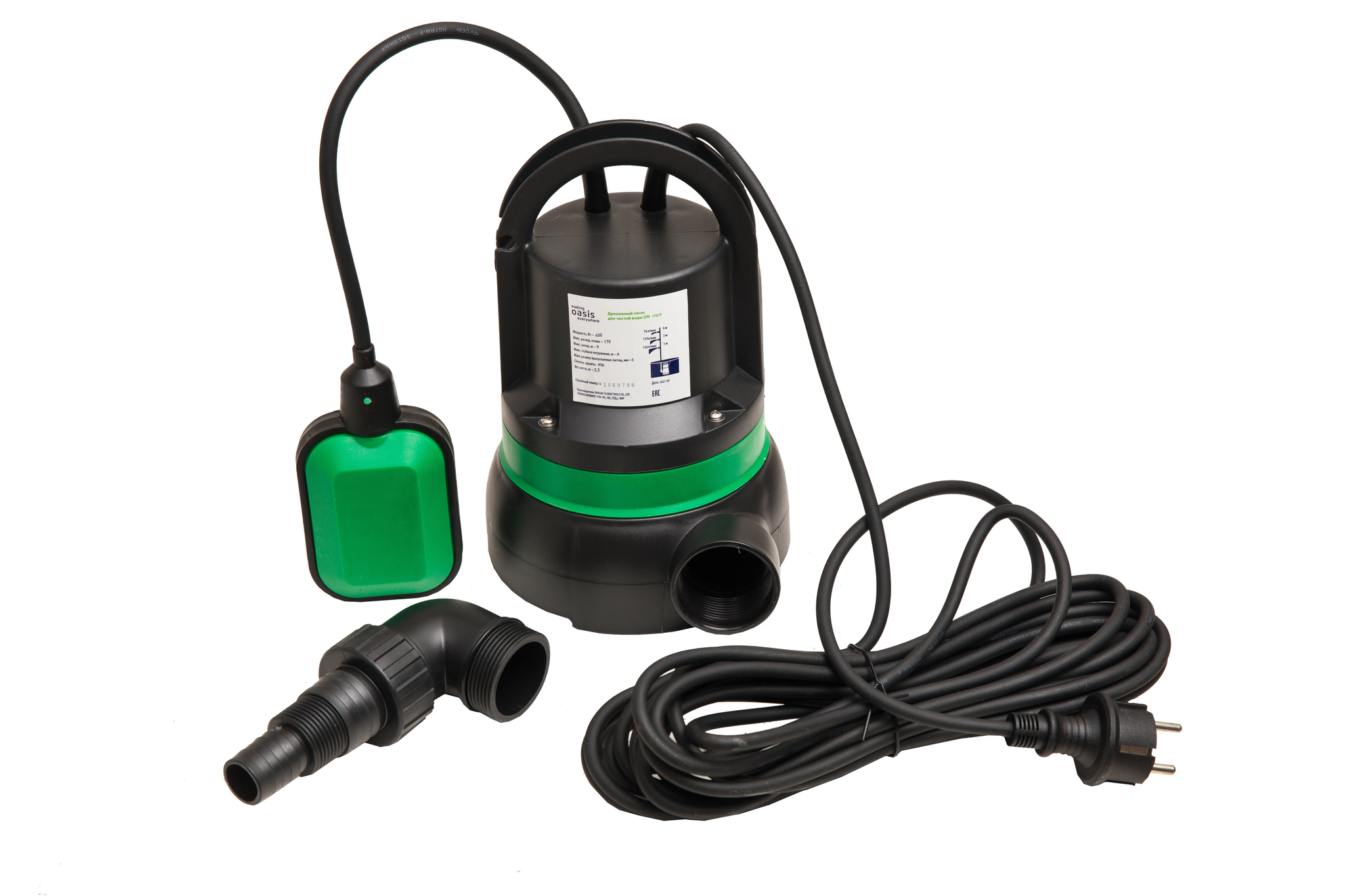

Насос дренажный состоит из насосной части и электродвигателя.

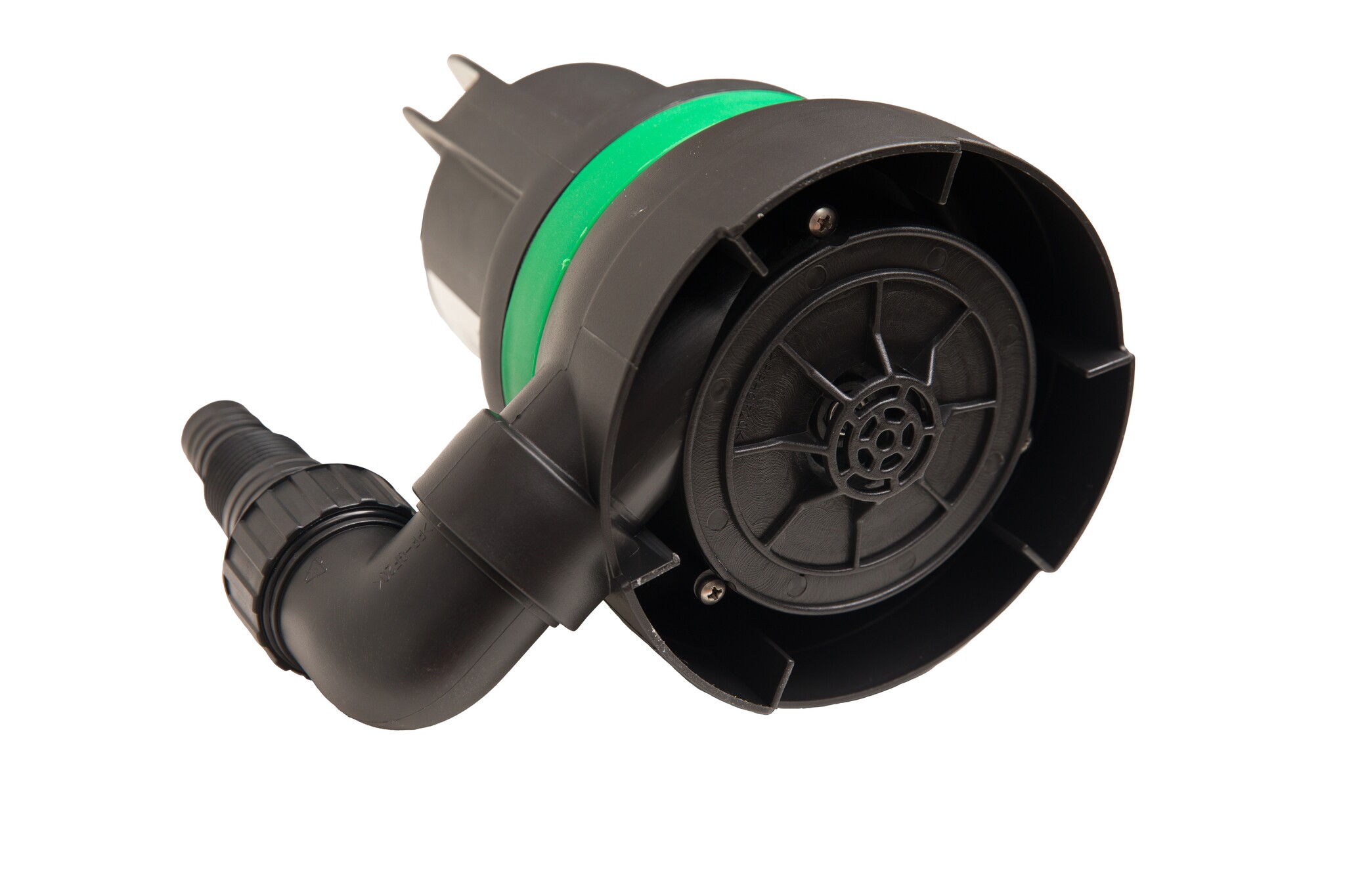

Насосная часть состоит из центробежного рабочего колеса, закрепленного на валу ротора электродвигателя, уплотнений и корпуса насоса. Внизу насосной части расположены всасывающие окна для механической очистки воды.
Электродвигатель однофазный, асинхронный переменного тока (220‡22 В, 50‡2,5 ГЦ), с частотой вращения 2900 об/мин, находящийся внутри герметично закрытого корпуса, состоит из статора, коротко-замкнутого ротора и подшипниковых щитов.
Статор имеет две обмотки - пусковую и рабочую. В обмотках статора имеется термопротектор, отключающий электродвигатель при повышении температуры обмоток. Конденсатор емкостью, соответствующей мощности электродвигателя, подключен последовательно пусковой обмотке и установлен в верхней части корпуса.
Специальная камера для теплообмена обеспечивает охлаждение электродвигателя и позволяет насосу длительно работать погруженным в воду не полностью. Для исключения образования воздушной пробки в рабочей полости пластмассового насоса имеется воздушный клапан.
