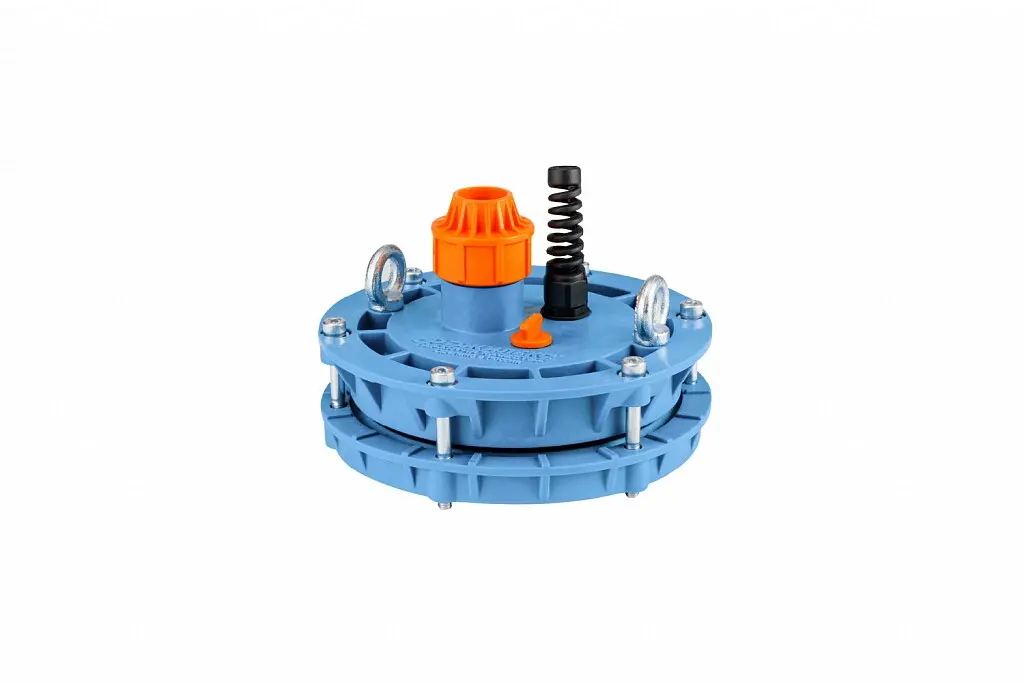

Оголовок скважинный предназначен для герметизации устья скважины. Выбор оголовка зависит от наружного диаметра обсадной трубы (от 110 до 160 мм) и диаметра полиэтиленовой напорной трубы (25, 32 или 40 мм). Внутри обсадной трубы подвешивается насос с питающим электрокабелем круглого сечения с наружным диаметром оболочки от 7 до 11 мм, с количеством проводников до 4-х и сечением до 2,5 мм2 .
Применение оголовка позволяет:
- предохранить скважину от попадания поверхностных, грунтовых вод и посторонних предметов;
- увеличить дебит неглубоких скважин за счет образующегося разрежения
между оголовком и понижающимся в процессе работы насоса уровнем воды; - повысить надежность подвешивания насоса и упростить эксплуатацию
технического колодца.

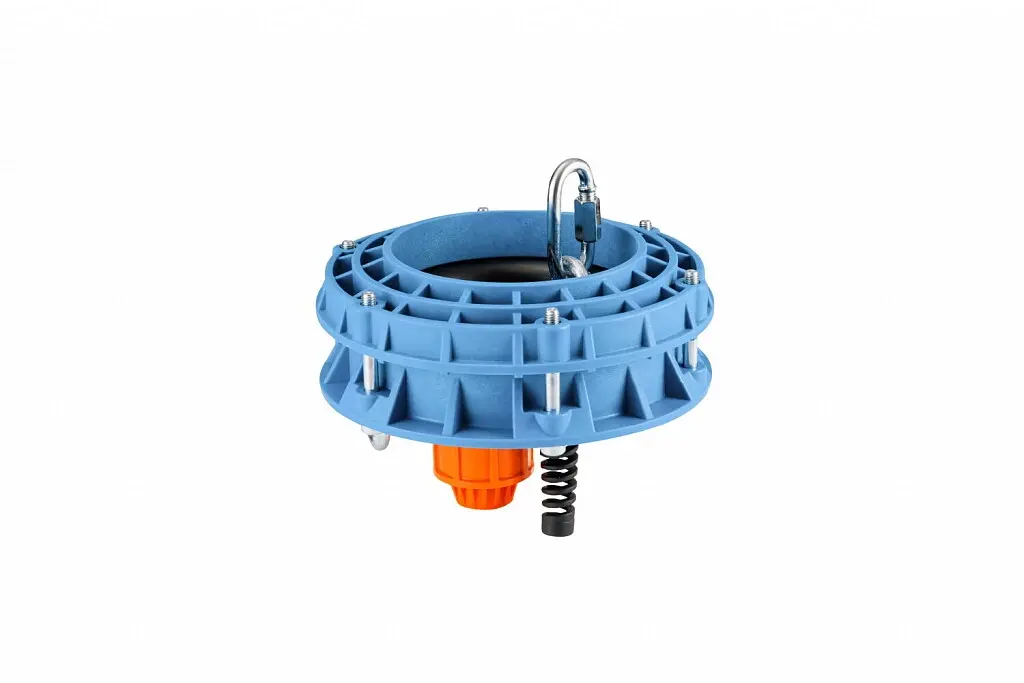

Особенности конструкции
Монтаж оголовка не требует сварочных работ. Уплотнение обсадной трубы скважины происходит за счет сжатия уплотнительного резинового кольца,
надетого на обсадную трубу между основанием и прижимным фланцем посредством затягивания болтов.
Оголовок изготовлен из полипропилена и не подвержен коррозии. Он защищает скважину от нежелательных воздействий: попадания грунтовых вод и посторонних предметов. Трос, на который подвешивается насос, крепится к оголовку с помощью карабина, подвешенного к рым-гайке.
Насос погружается в воду при помощи крана или лебедки за рым-болты (пружины на ОСПБ), расположенные на крышке оголовка. Кабельные вводы (далее гермовводы) позволяют обеспечить герметичность при монтаже электрокабеля. Оголовок скважинный облегчает монтаж и демонтаж насоса. Оголовок ОСП крепится на обсадной трубе один раз на весь период эксплуатации. Оголовок ОСПБ с базовой (стационарной) частью позволяет многократно соединять/разъединять электрокабель в клеммной коробке при извлечении насоса из скважины. Облегчает демонтаж/монтаж насоса. Базовая часть крепится на обсадной трубе один раз на весь период эксплуатации.

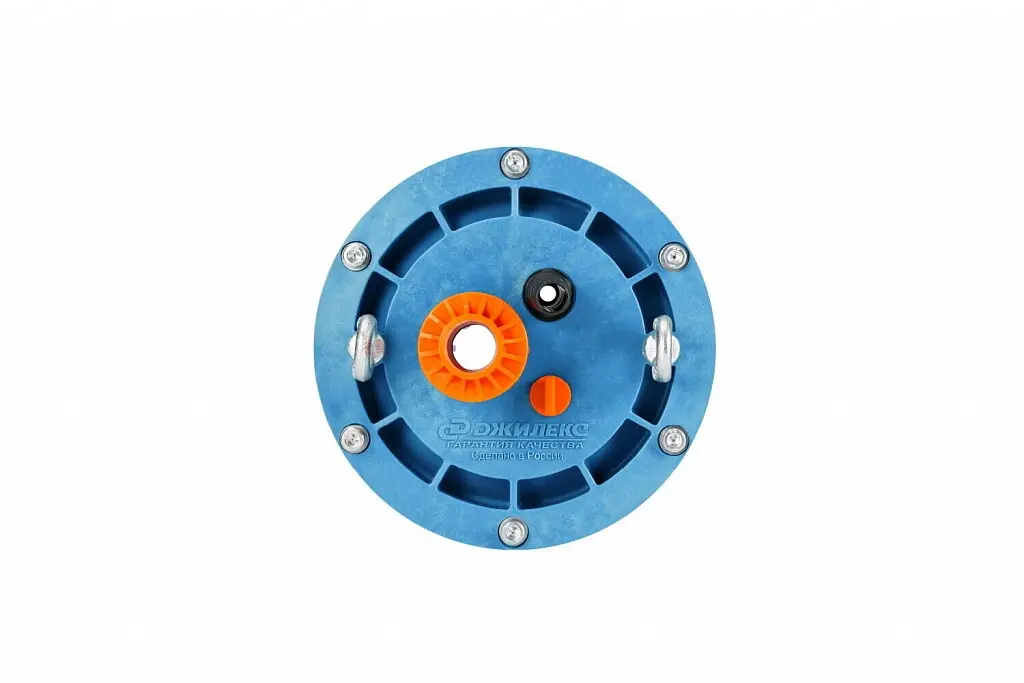

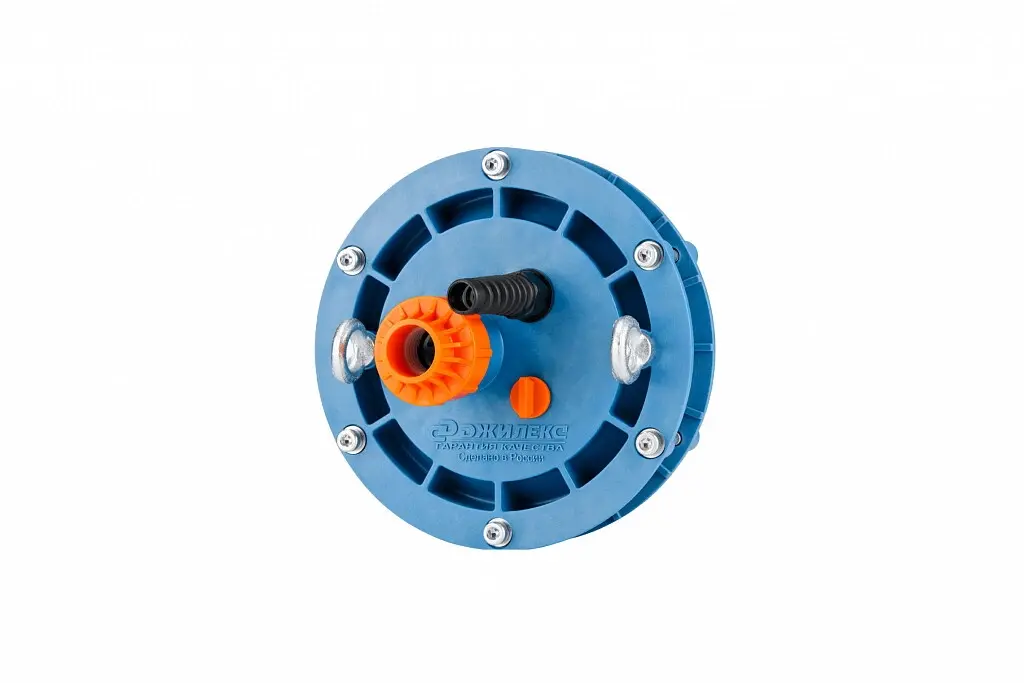

Устройство оголовка

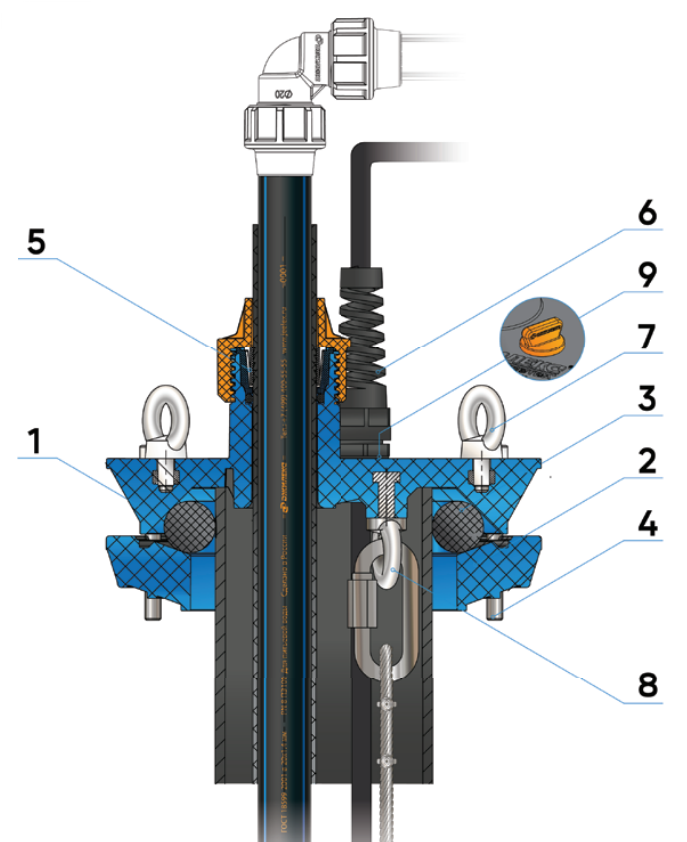

Оголовок скважинный ОСП состоит из основания (1), прижимного фланца (2), резинового кольца (3) и комплекта стяжных болтов (4) с шайбами и гайками. Основание представляет собой пластмассовую деталь, на которой установлены: цанговый зажим (5) для напорной полиэтиленовой трубы; гермоввод для электрокабеля (6); два верхних рым-болта (7); рым-гайка с карабином (8) для крепления троса; заглушка (9) для закрепления шнура от сливного клапана или для установки дополнительного оборудования.
Монтаж
- Свободный конец троса прикрепить к карабину оголовка. Карабин зацепить за рым-гайку, предварительно продев напорную пластиковую трубу и кабель сквозь основание оголовка. При необходимости следует отрезать вилку электрокабеля для свободного прохода через гермоввод, после чего соединить электрокабель при помощи термоусадочного комплекта.
- Закрепить шнур от сливного клапана за специальную заглушку в крышке оголовка.
- Надеть фланец плоской поверхностью вверх и резиновое кольцо на обсадную трубу скважины. При установке оголовка модели ОСП 133-160/32 использовать одно из двух прилагаемых резиновых колец, соответствующее диаметру конкретной обсадной трубы.
- Опустив насос в скважину, установить основание оголовка на обсадную трубу, приподнять резиновое кольцо и фланец до основания оголовка. Стянуть болтами между собой фланец и основание оголовка, сжав при этом резиновое кольцо, находящееся между ними.
ВНИМАНИЕ! Усилие сжатия резинового кольца при завинчивании стяжных винтов должно быть достаточным для обеспечения герметичности соединения, но не приводящее к разрушению фланца оголовка.
- Напорную трубу зафиксировать цанговым зажимом. Конструкция
выдерживает нагрузку со стороны подвешенного на трубе насоса в скважине и исключает проскальзывание трубы в цанге. - Зажать электрический кабель гермовводом.

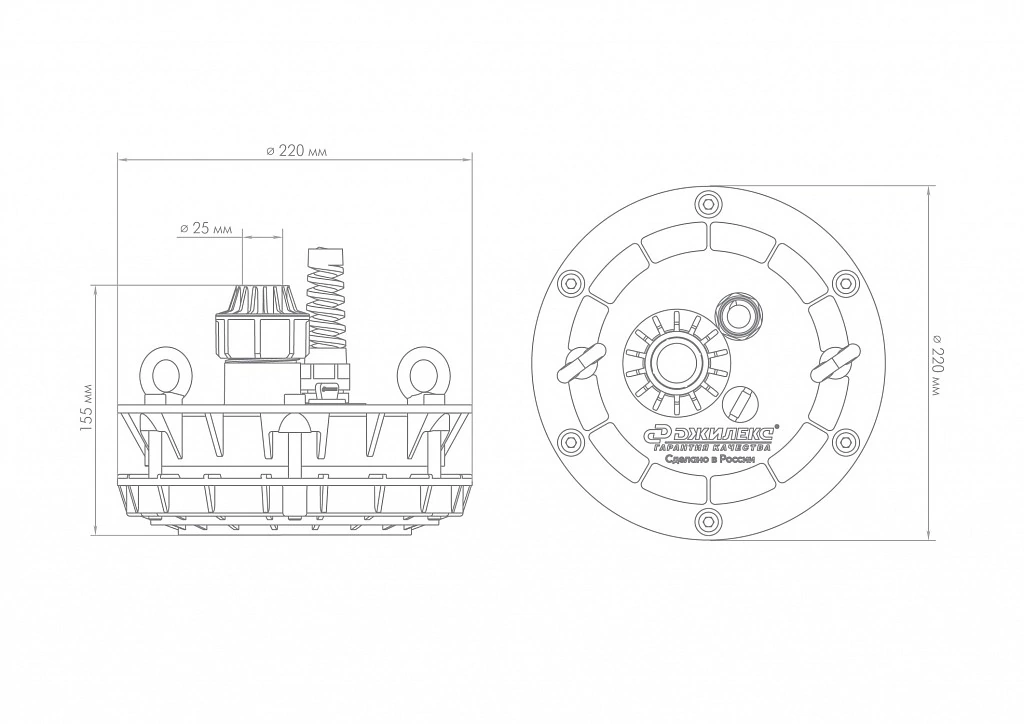

Габариты
