Секция биметаллического радиатора состоит из закладного элемента (каркаса из стальных труб) и литого под давлением наружного оребрения, состоящего из высококачественных алюминиевых сплавов. Секции соединены между собой с помощью стальных ниппелей и паронитовых прокладок.
Внутренняя часть секции – трубный сварной каркас из углеродистой стали (типа Ст.3) обеспечивает прочность радиатора, длительный срок эксплуатации и служит каналом для протока теплоносителя. Водяной контур секции изготовлен из стальных труб: вертикальной трубы DN 20 мм и горизонтальной трубы DN 38 мм с толщиной стенок соответственно 2 и 4 мм. Трубы сварены автоматически с высокой точностью. Стальной каркас исключает контакт теплоносителя с алюминиевой оболочкой, таким образом, отсутствуют условия для электрохимической коррозии конструкции.
Стальной каркас заключен в оболочку из высокопрочного алюминиевого сплава, который формируется методом литья под давлением. Алюминиевая оболочка формирует дизайн радиатора, ее вертикальные ребра обеспечивают высокую эффективность теплоотдачи. Секция имеет оптимальное вертикальное оребрение, определяющее геометрию воздушных каналов. Конвективная составляющая теплообмена радиатора преобладает над лучистой составляющей, что создает тепловую завесу от проникновения холодного воздуха, движущегося от окна, и обеспечивает комфортные условия по всему объему отапливаемого помещения.

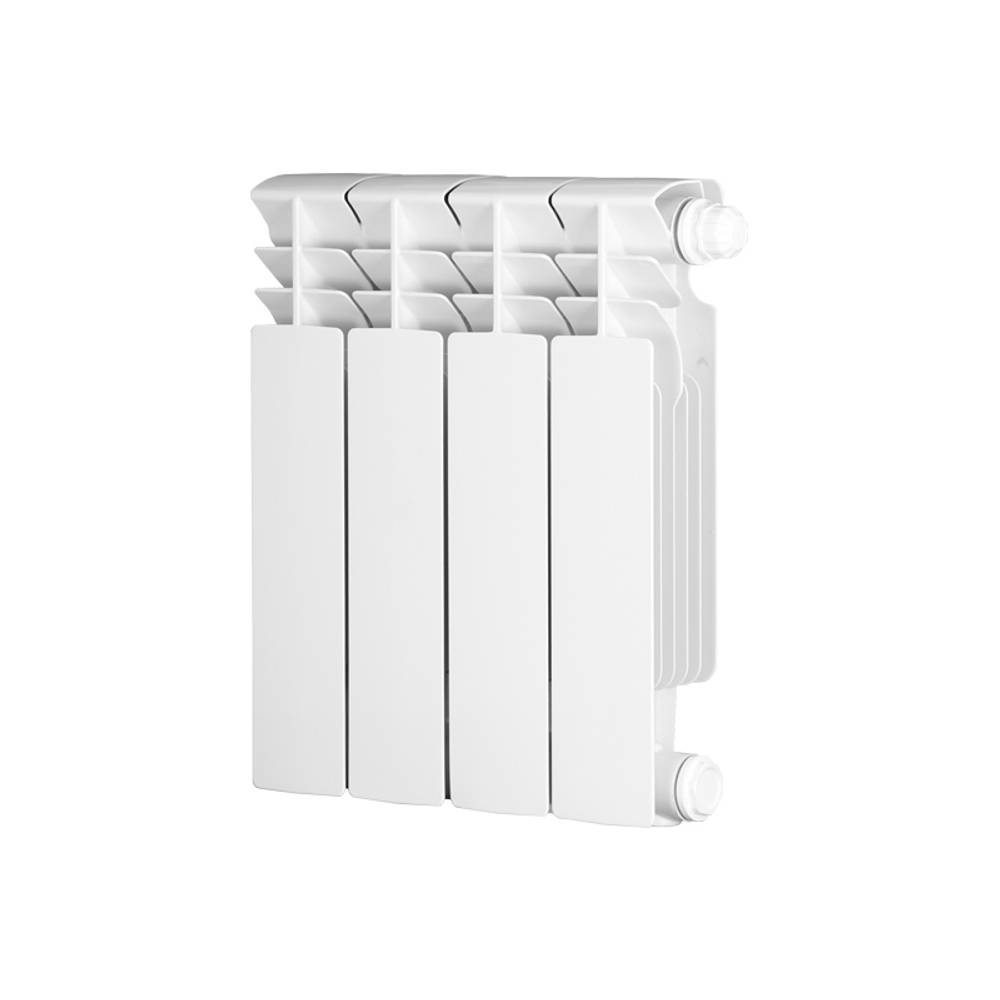

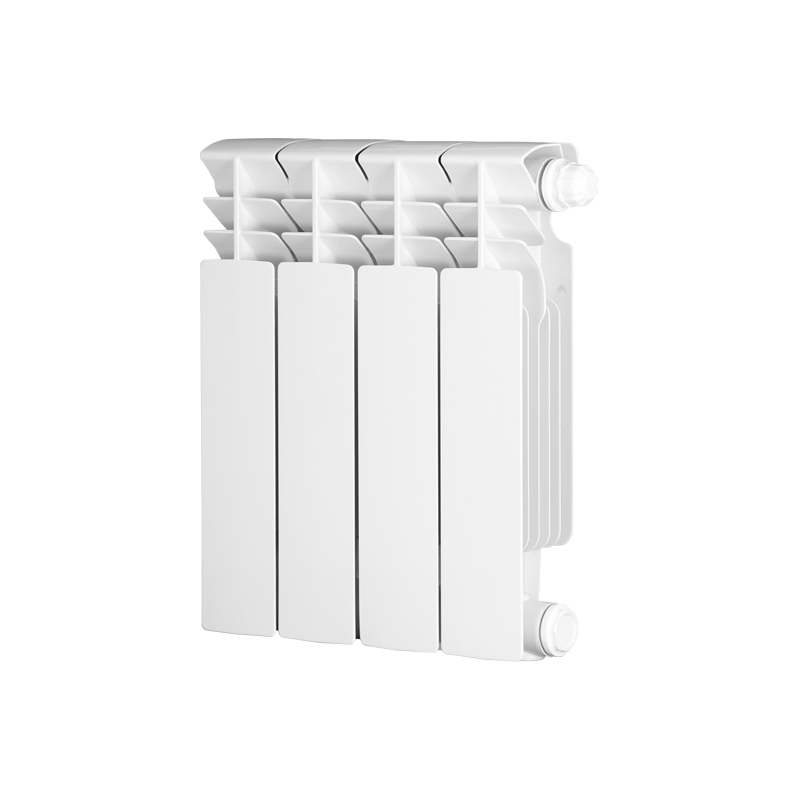

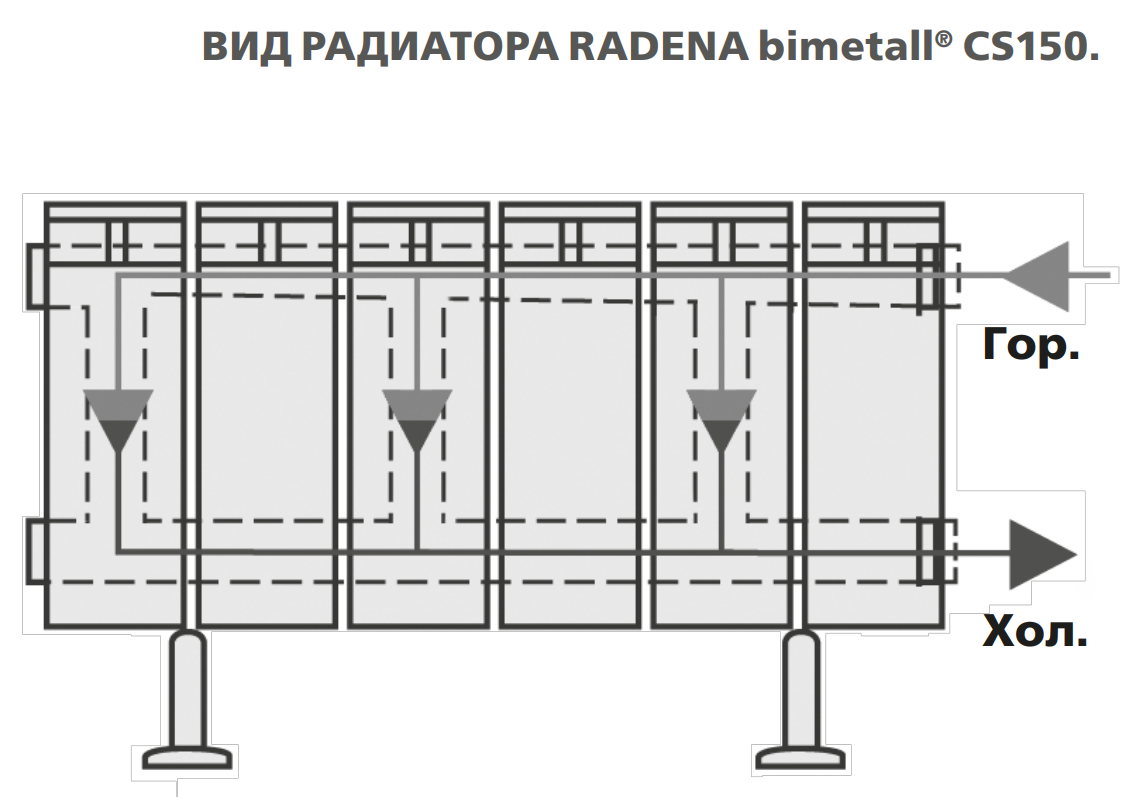

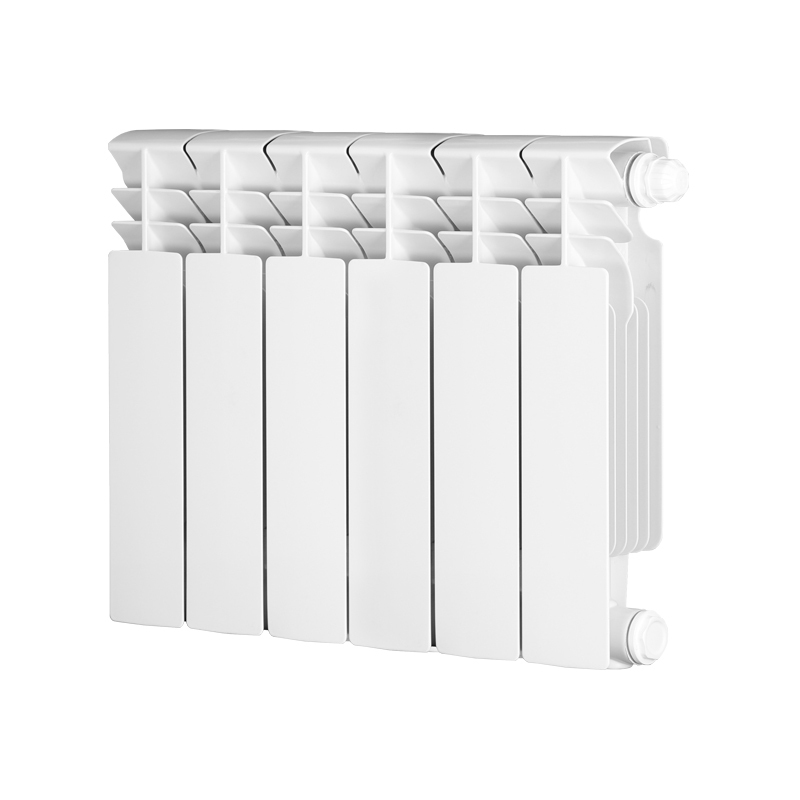

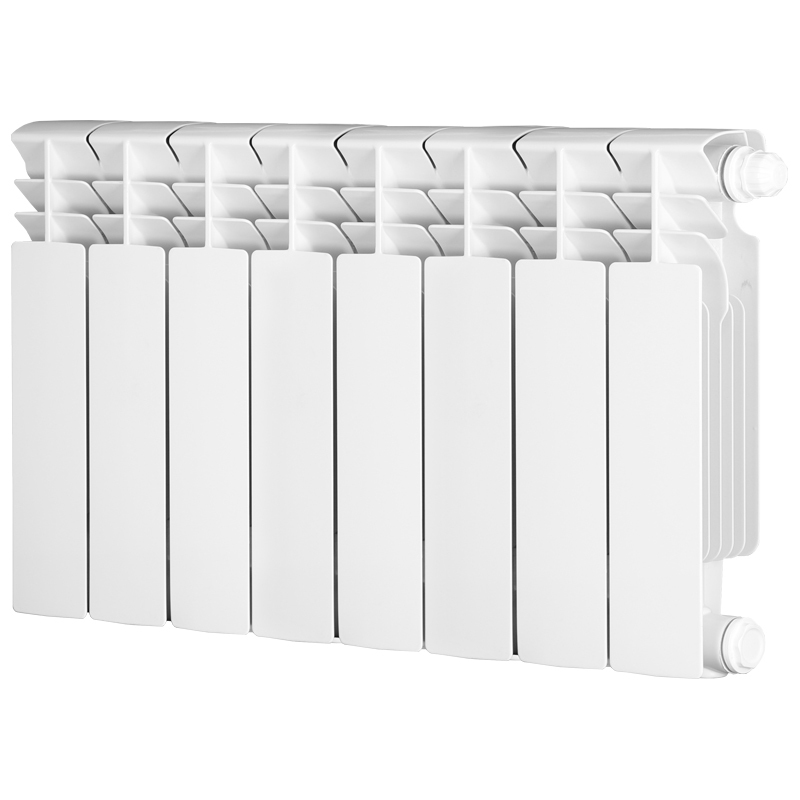

Вид и конвекция радиатора

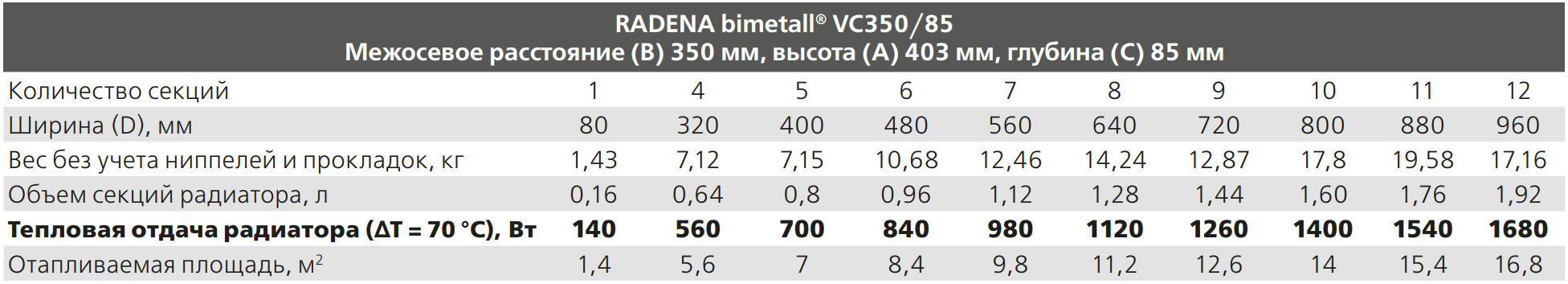

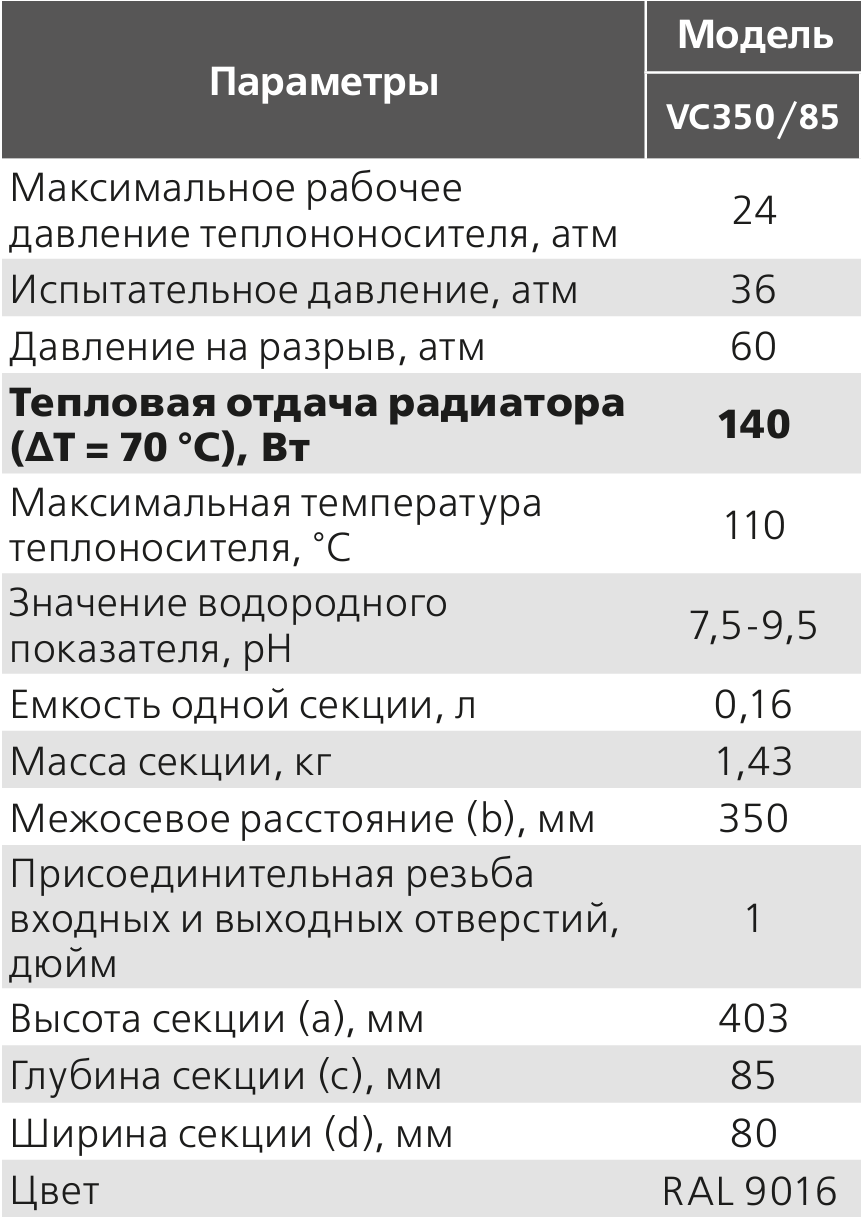

Характеристики радиатора

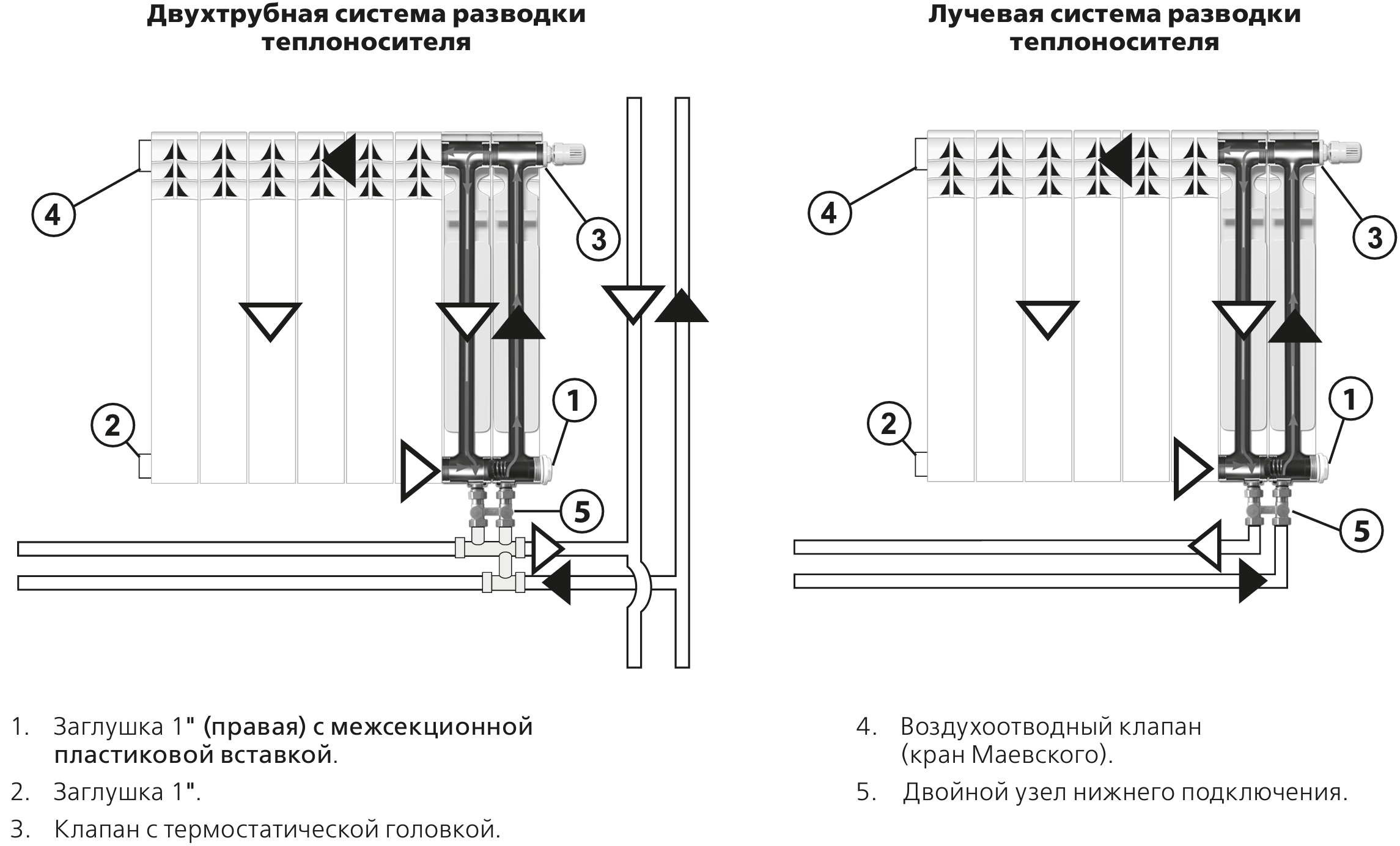

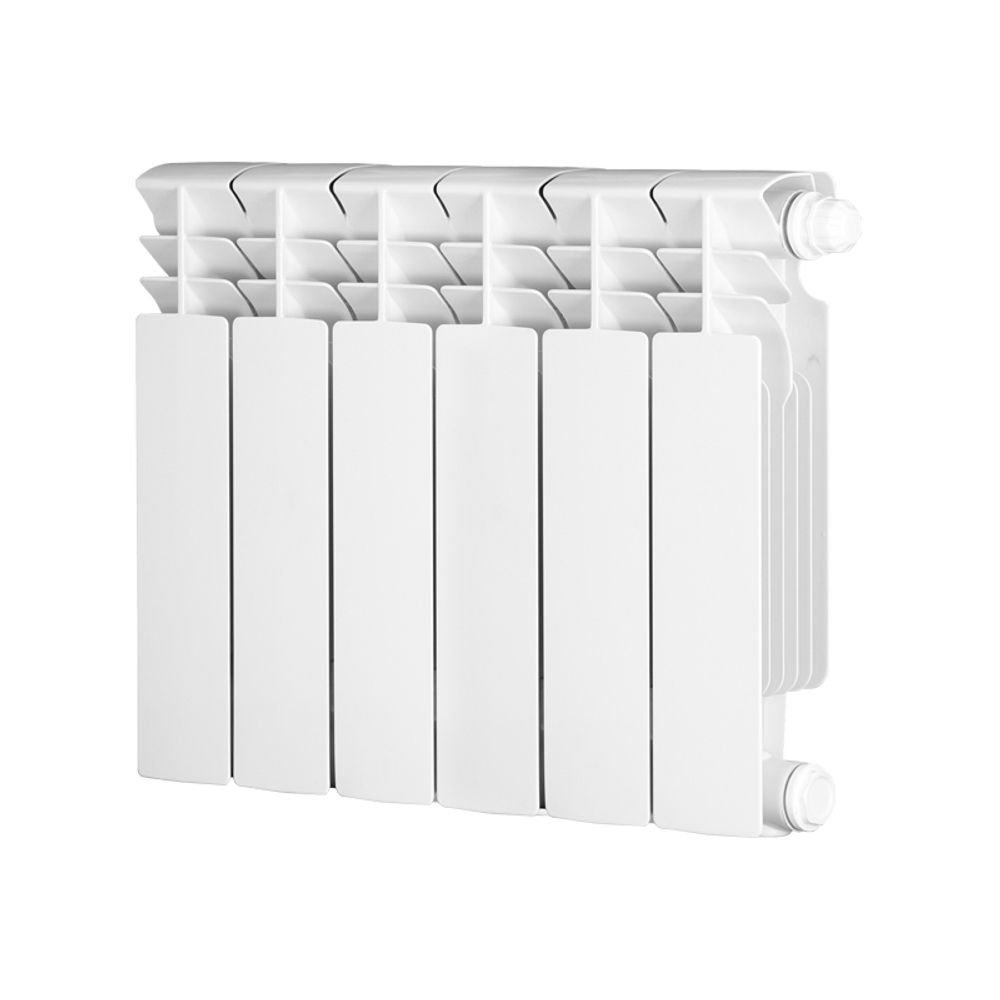

Присоединение радиатора с нижним подключением
