Параметры радиатора Rifar Base 500
Подготовка к монтажу и принципиальная схема установки радиатора
Возможные схемы подключения Rifar Base 500 с нижним расположением патрубков
Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных биметаллических секционных радиаторах.

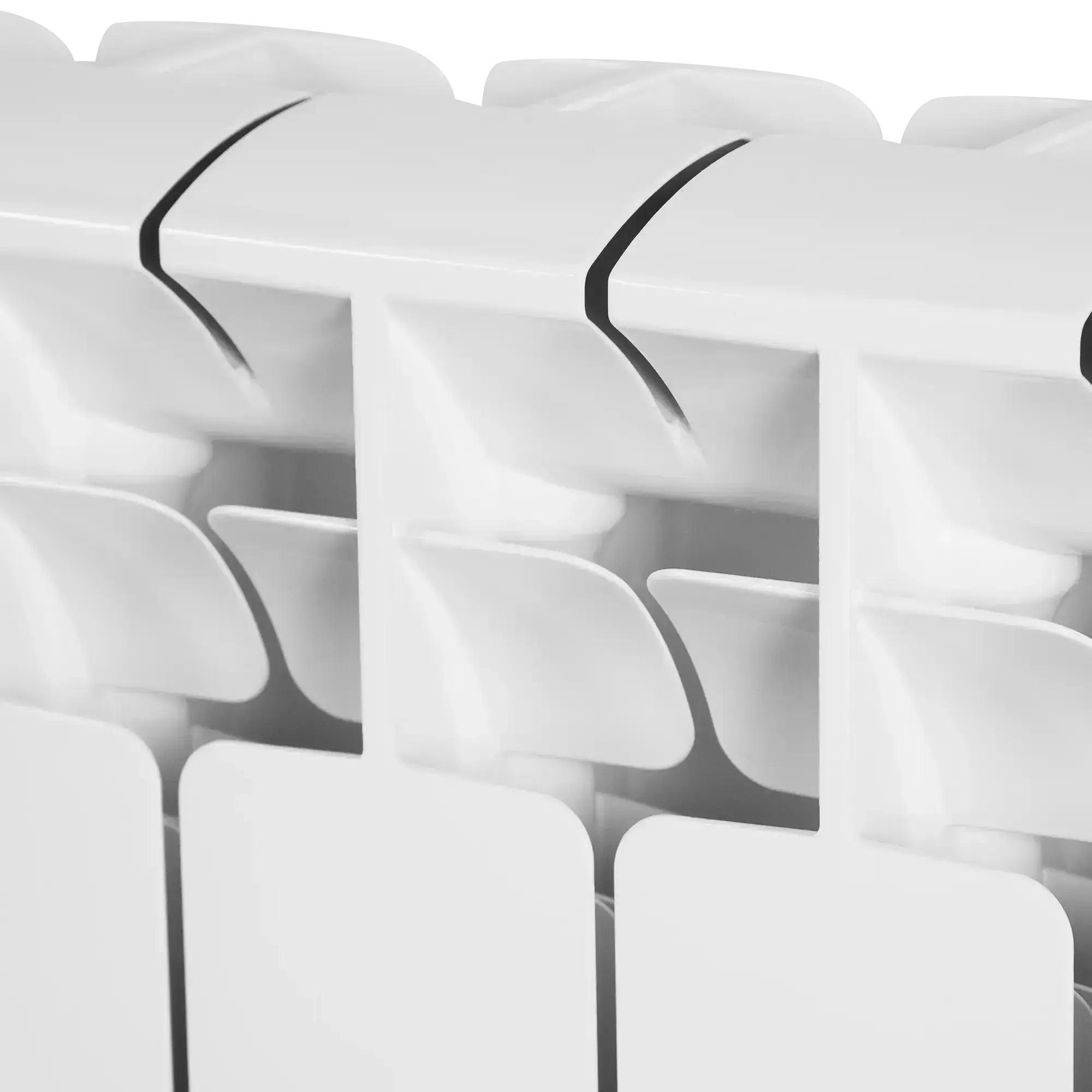

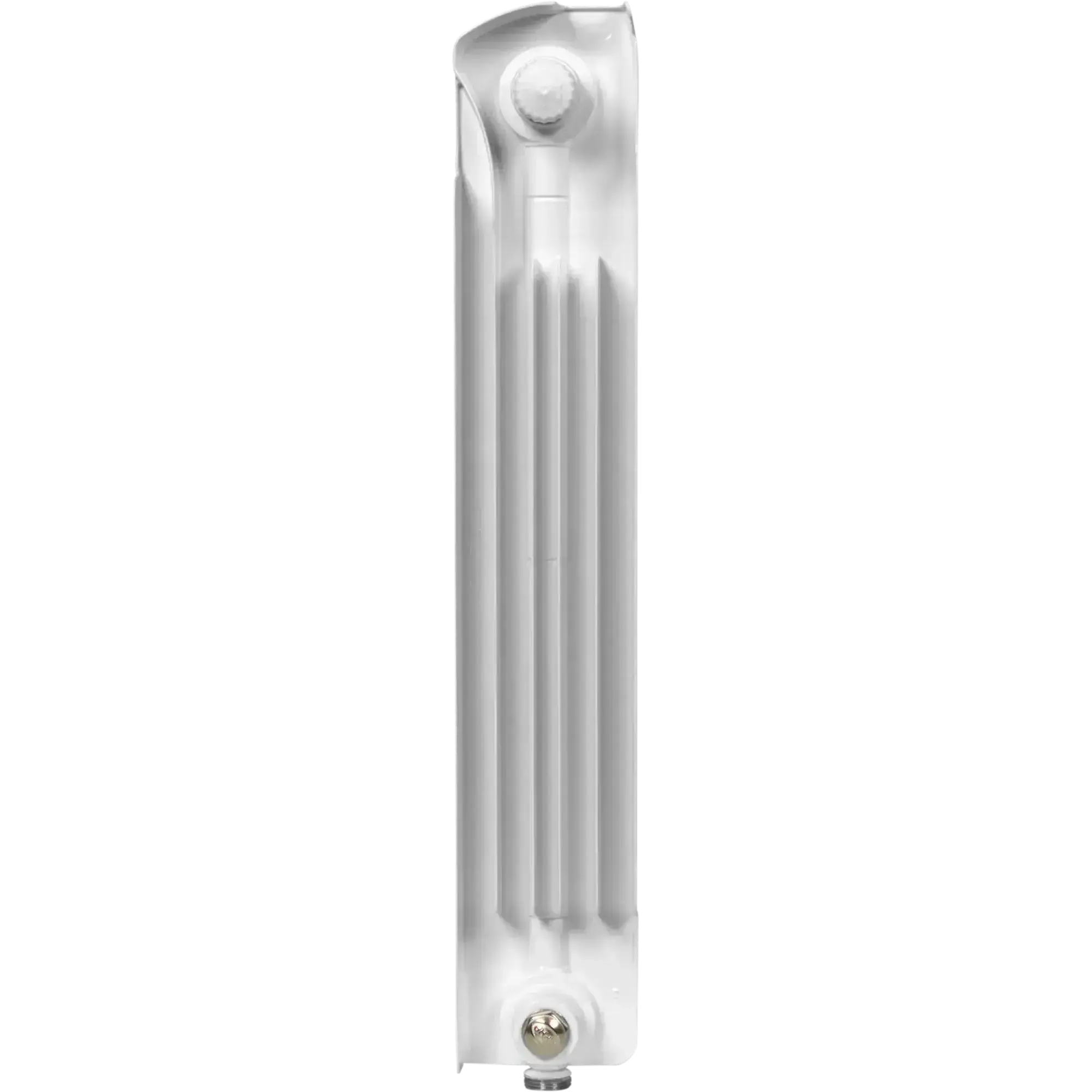

Каждая секция радиатора RIFAR Base состоит из стальной трубы, залитой под высоким давлением высококачественным алюминиевым сплавом, обладающим высокими прочностными и антикоррозионными свойствами.
Комплектация радиатора RIFAR Base VENTIL

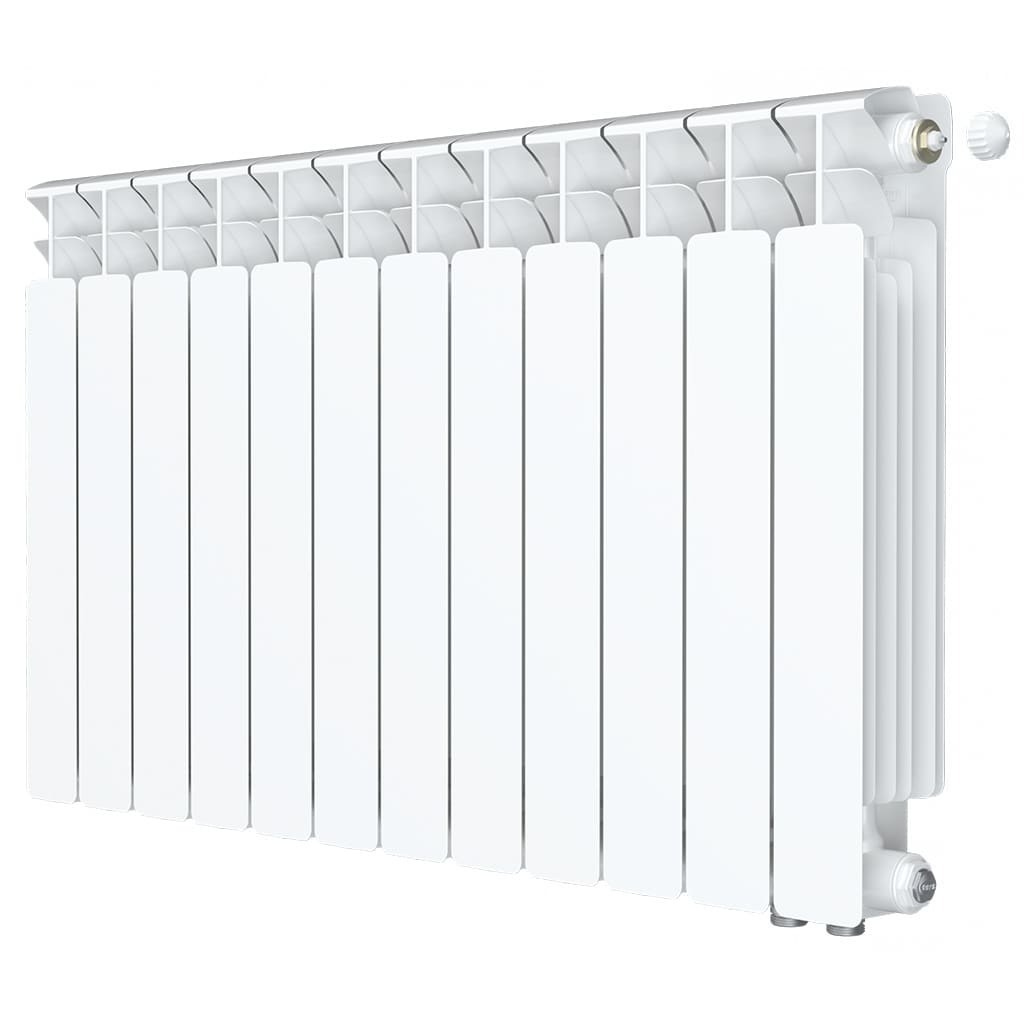

В комплектацию радиатора с нижним подключением RIFAR Base VENTIL входят:
- термостатический клапан (1)
- верхний распределитель потока (2)
- разделительная перегородка (3) в нижнем коллекторе

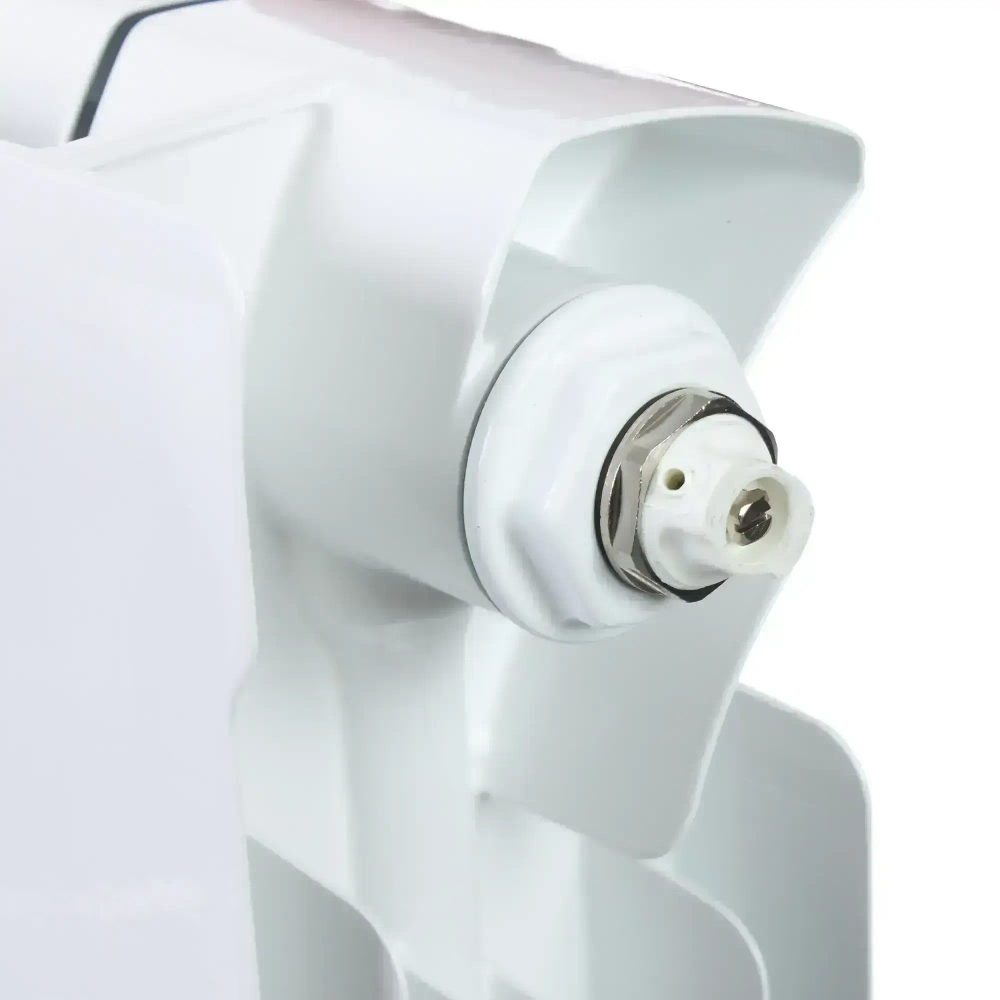

- воздуховыпускной клапан (кран Маевского) (4)
- переходники (5)
- заглушки (6)
- редукционные ниппели (7)
Установочные кронштейны, термостатический регулятор (8) и узел нижнего подключения (9) в комплектацию не входят и приобретаются отдельно.

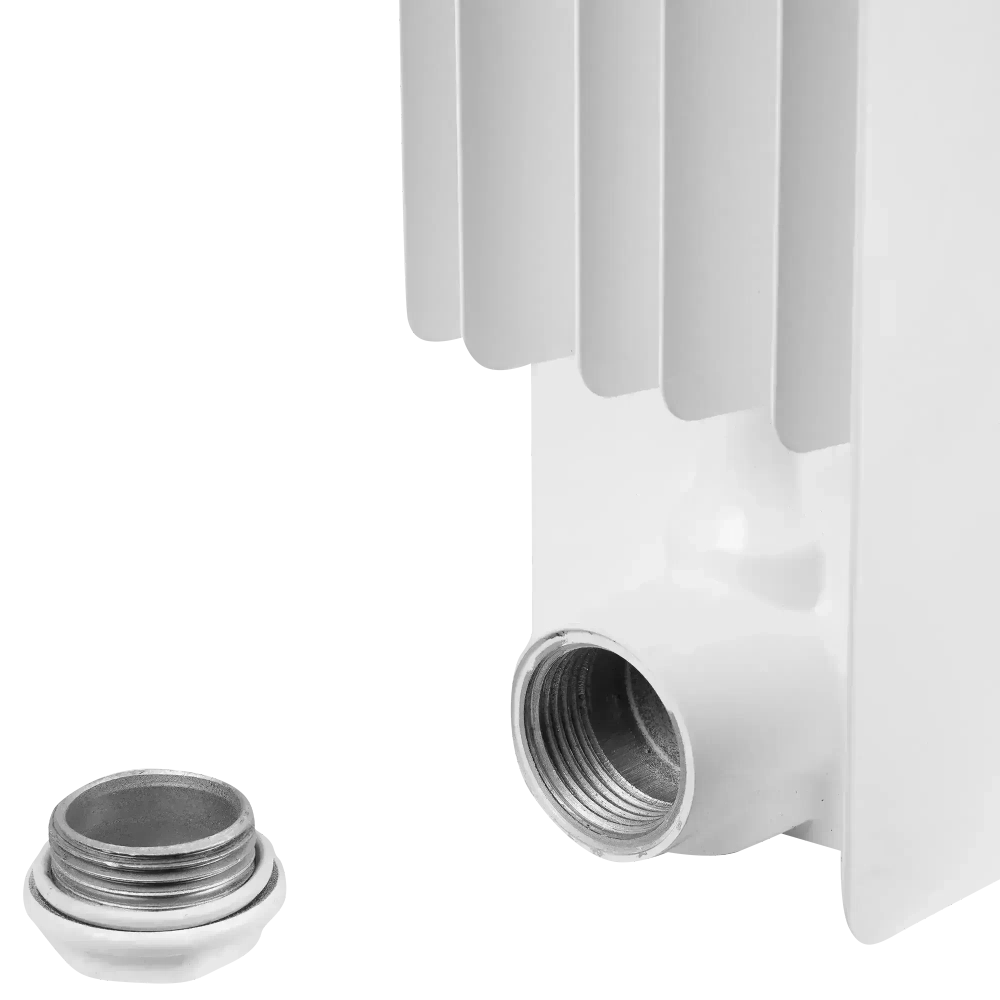

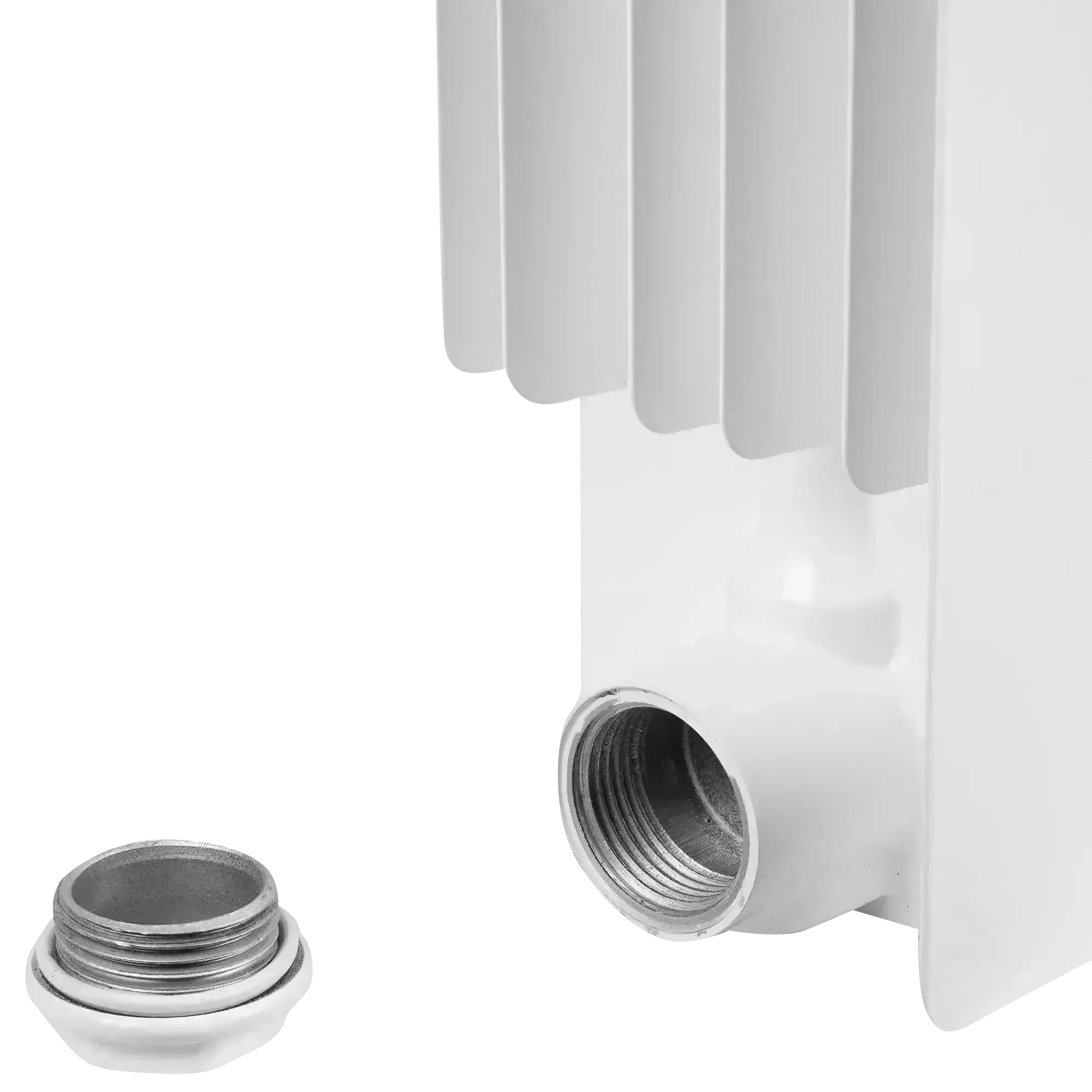

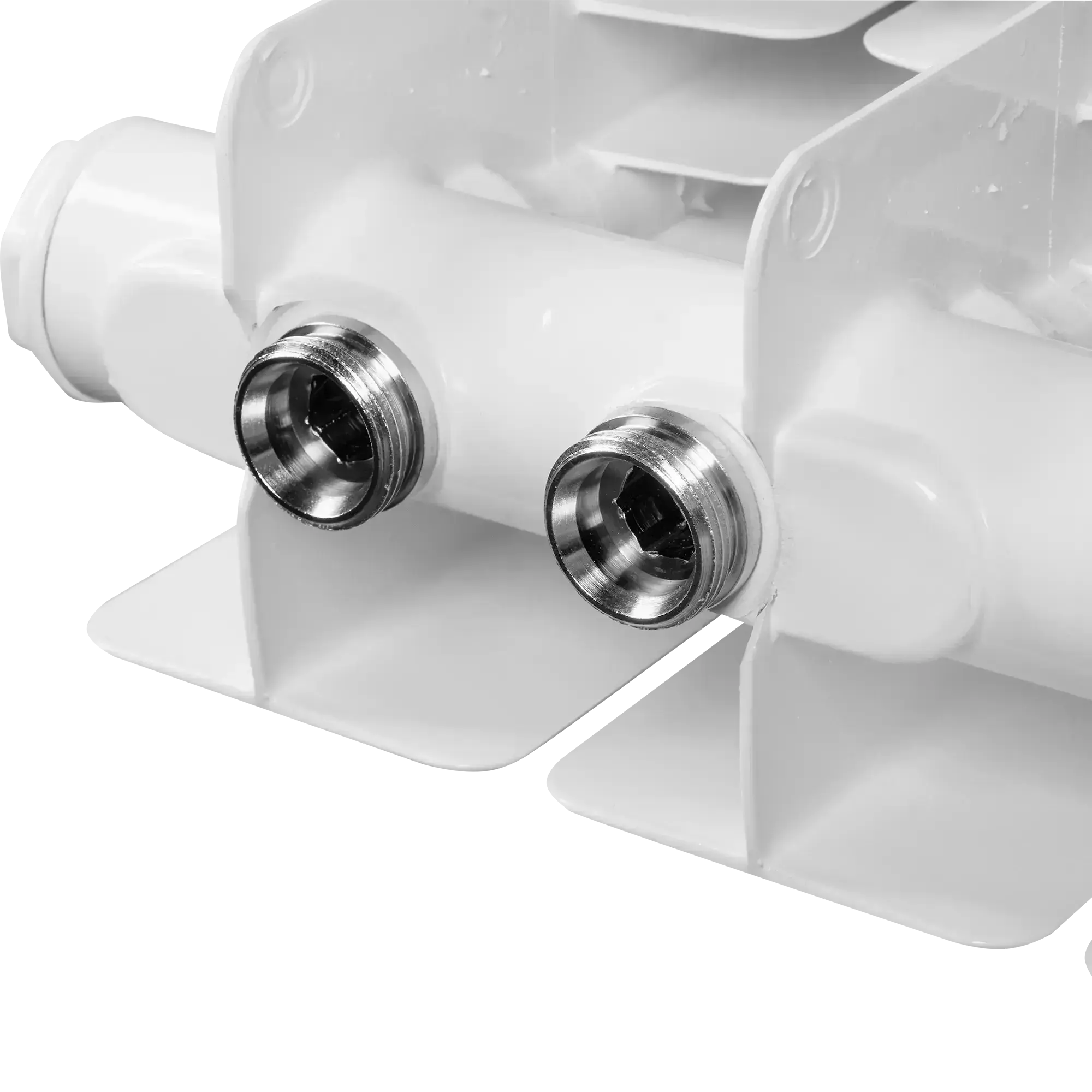

Размер наружной присоединительной резьбы редукционных ниппелей - G3/4". Тип герметизации соединения - евроконус с прокладкой типа O-ring. Редукционные ниппели вкручены в радиатор с заданным моментом затяжки со специальным резьбовым фиксатором.
Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (9) RIFAR.
