Параметры радиатора Rifar SUPReMO 500


Подготовка к монтажу и принципиальная схема установки радиатора

Возможные схемы подключения Rifar SUPReMO 500 c нижним расположением патрубков
Комплектация радиатора RIFAR SUPReMO VENTIL
В комплектацию радиатора с нижним подключением RIFAR SUPReMO VENTIL входят:

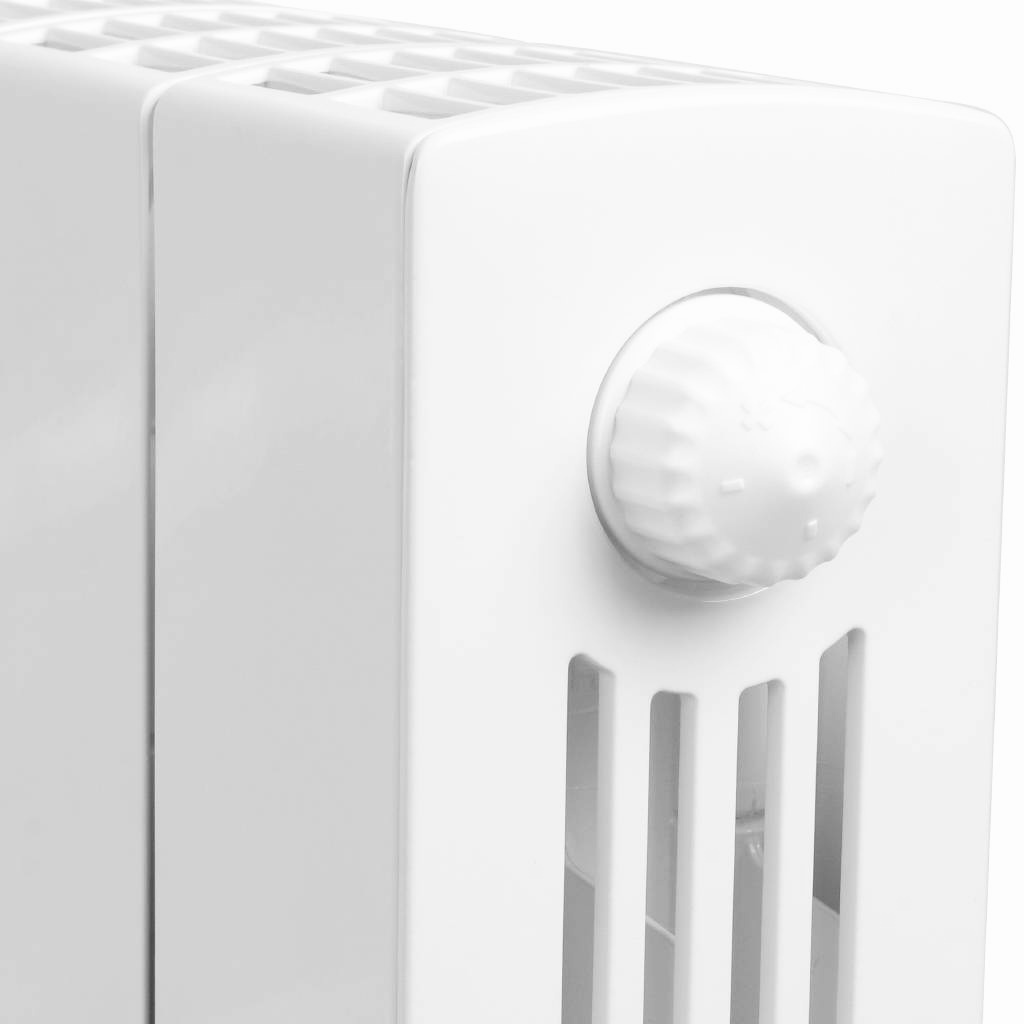

- термостатический клапан (1)
- верхний распределитель потока (2)
- разделительная перегородка (3) в нижнем коллекторе

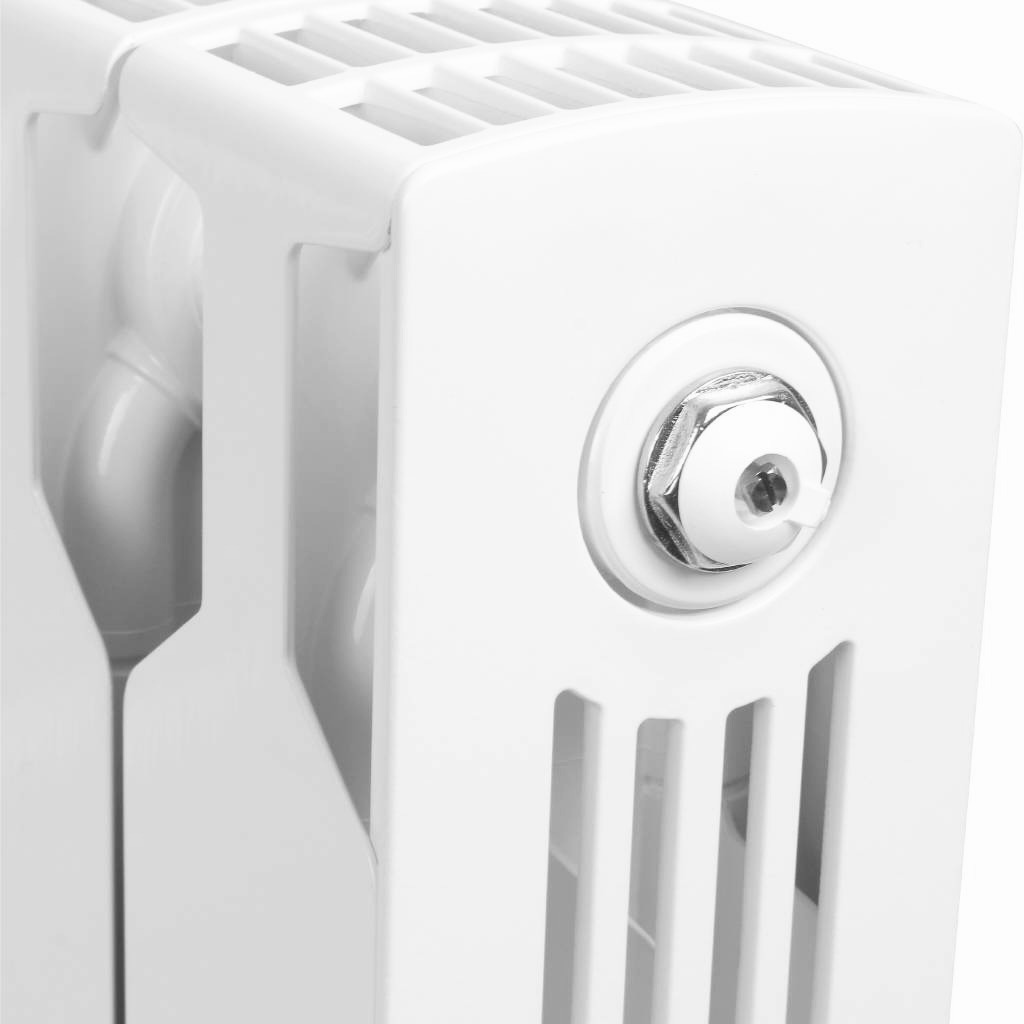

- воздуховыпускной клапан (кран Маевского) (4)
- переходники (5)
- редукционные ниппели (6)
Установочные кронштейны, термостатический регулятор (7) и узел нижнего подключения (8) в комплектацию не входят и приобретаются отдельно.

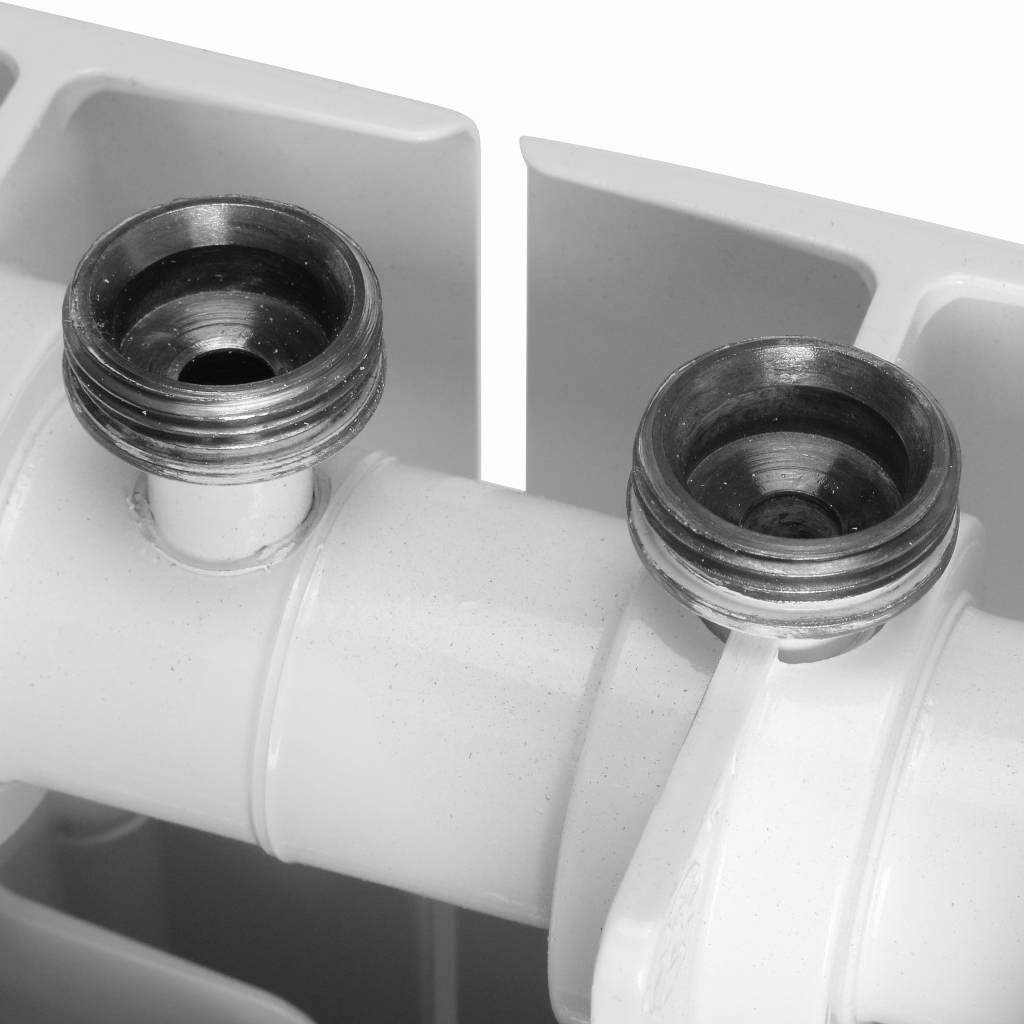

Размер наружной присоединительной резьбы редукционных ниппелей - G3/4". Тип герметизации соединения - евроконус с прокладкой типа O-ring. Редукционные ниппели вкручены в радиатор с заданным моментом затяжки со специальным резьбовым фиксатором.
Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (8) RIFAR.

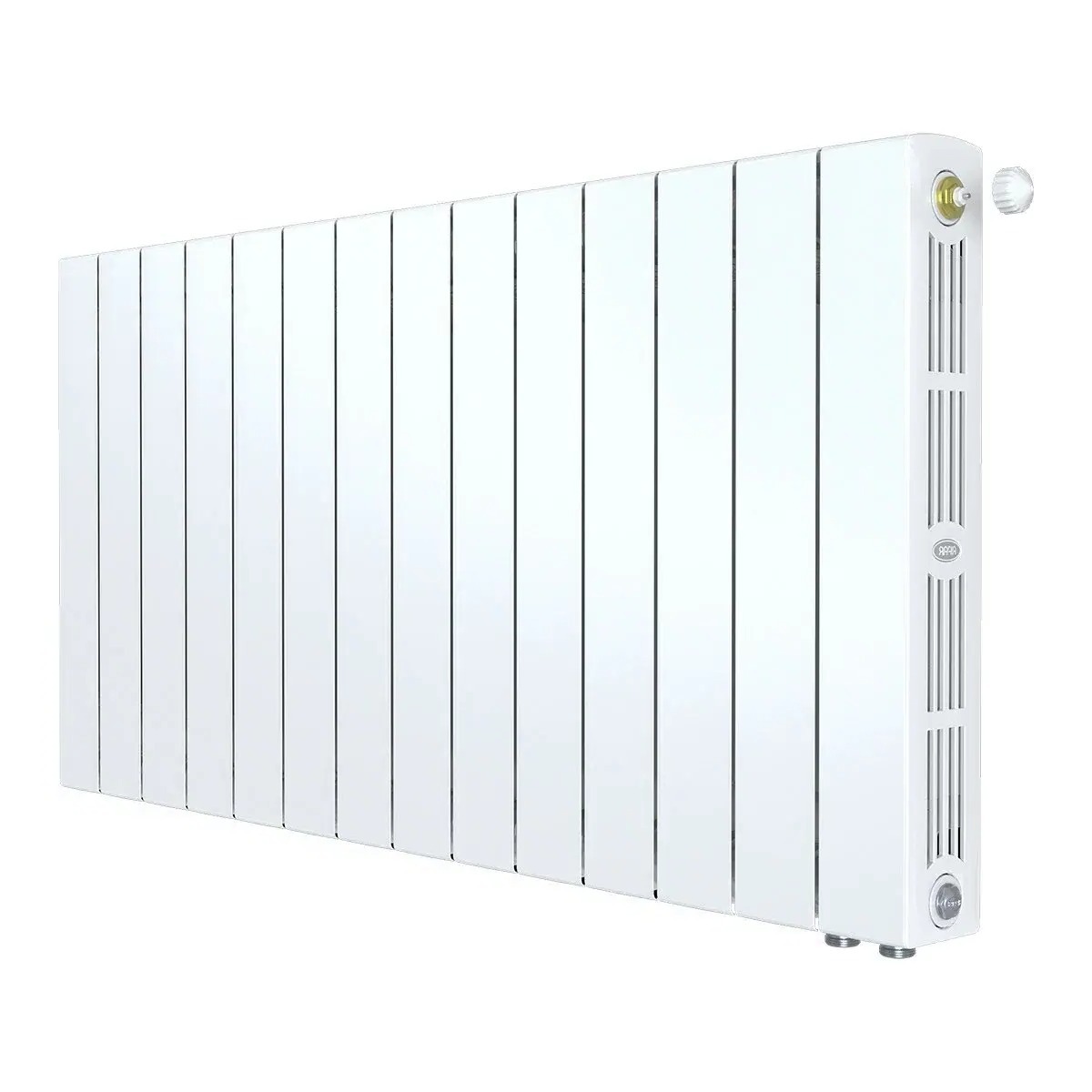

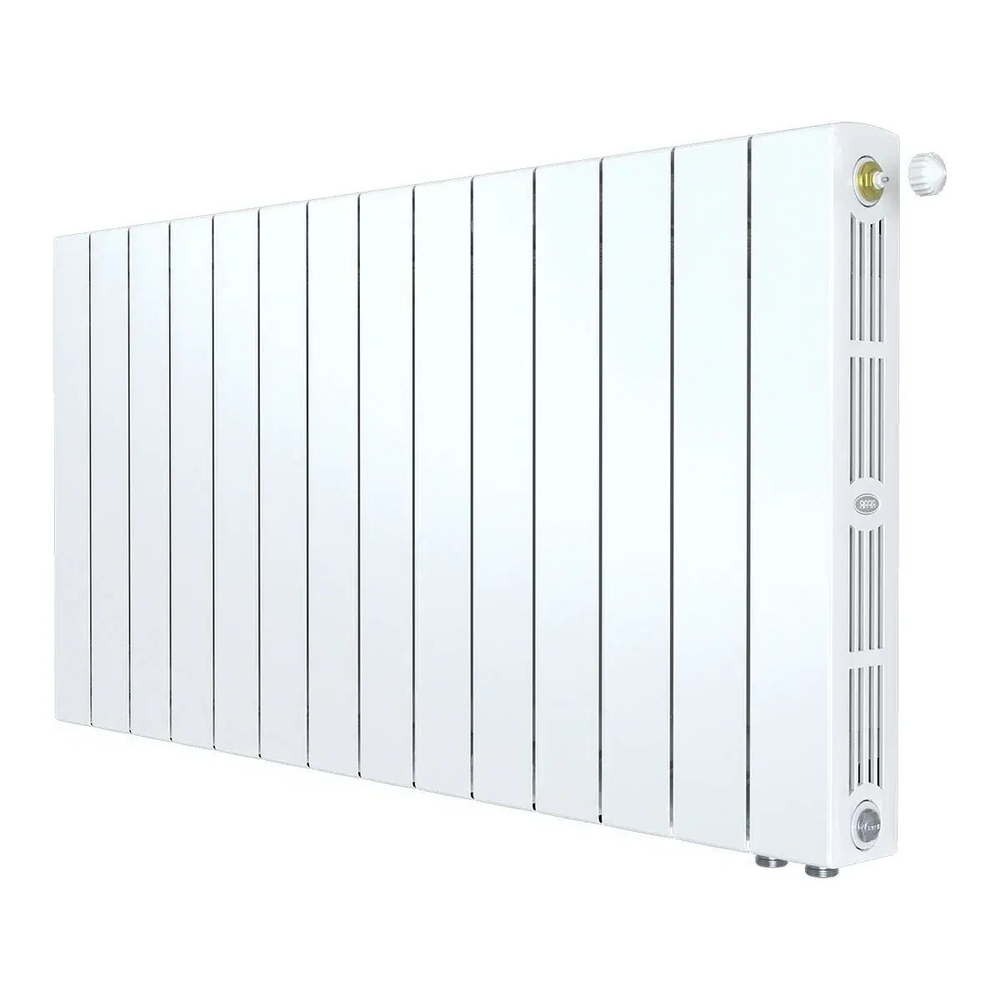

Радиаторы модификации RIFAR SUPReMO VENTIL предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
