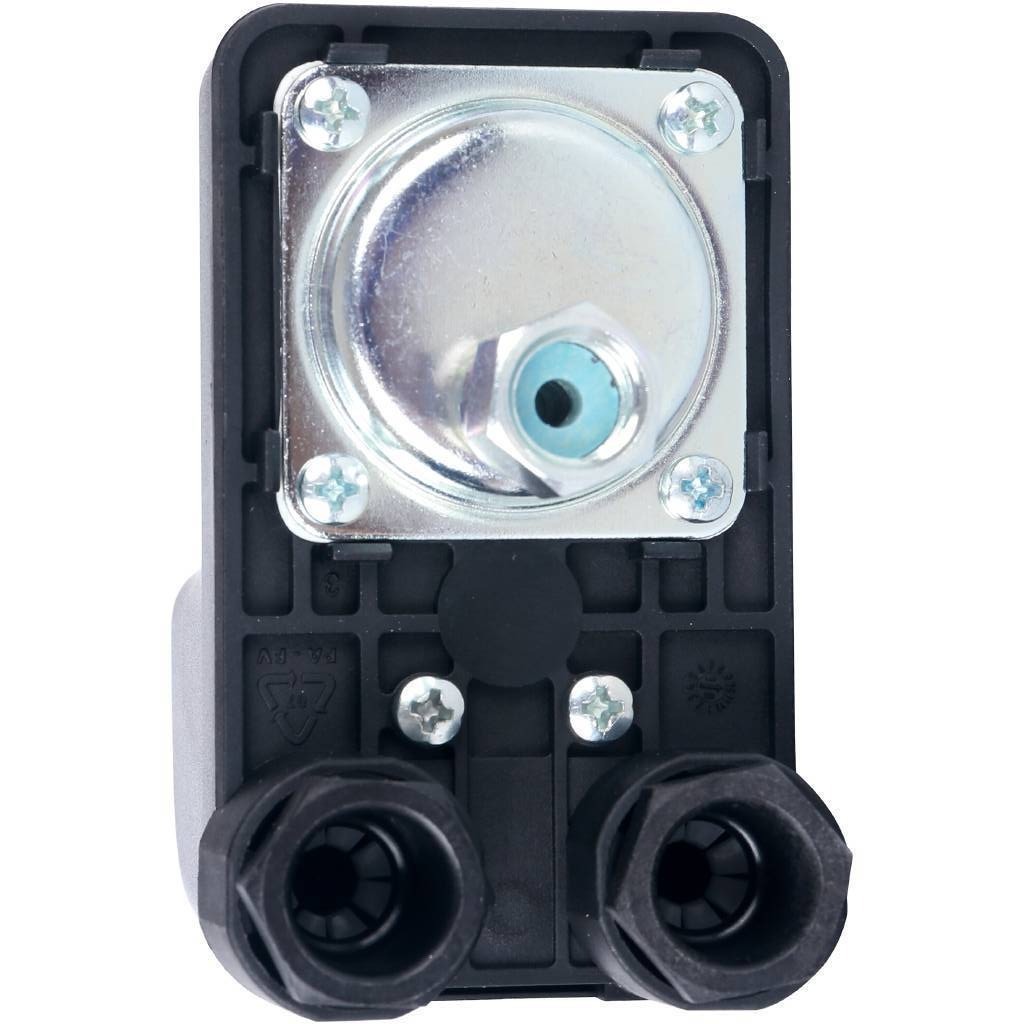

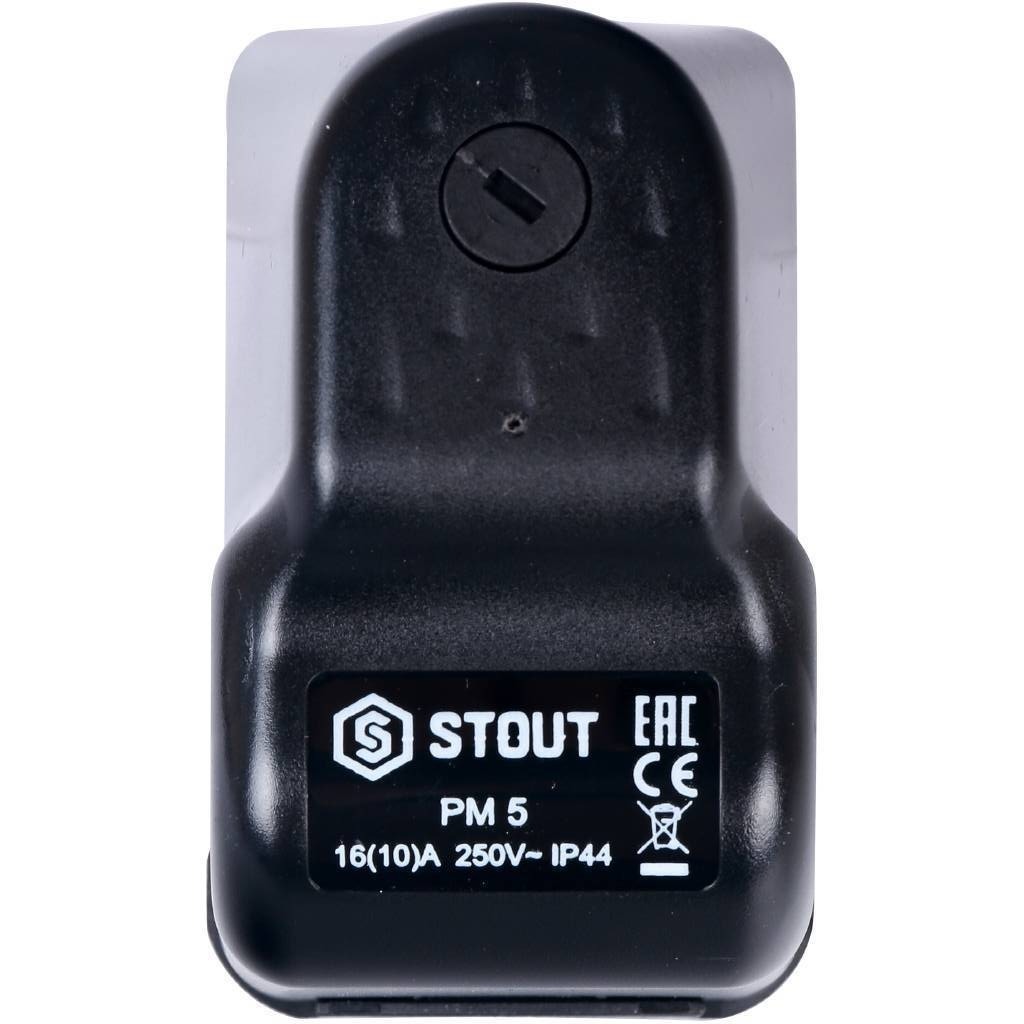

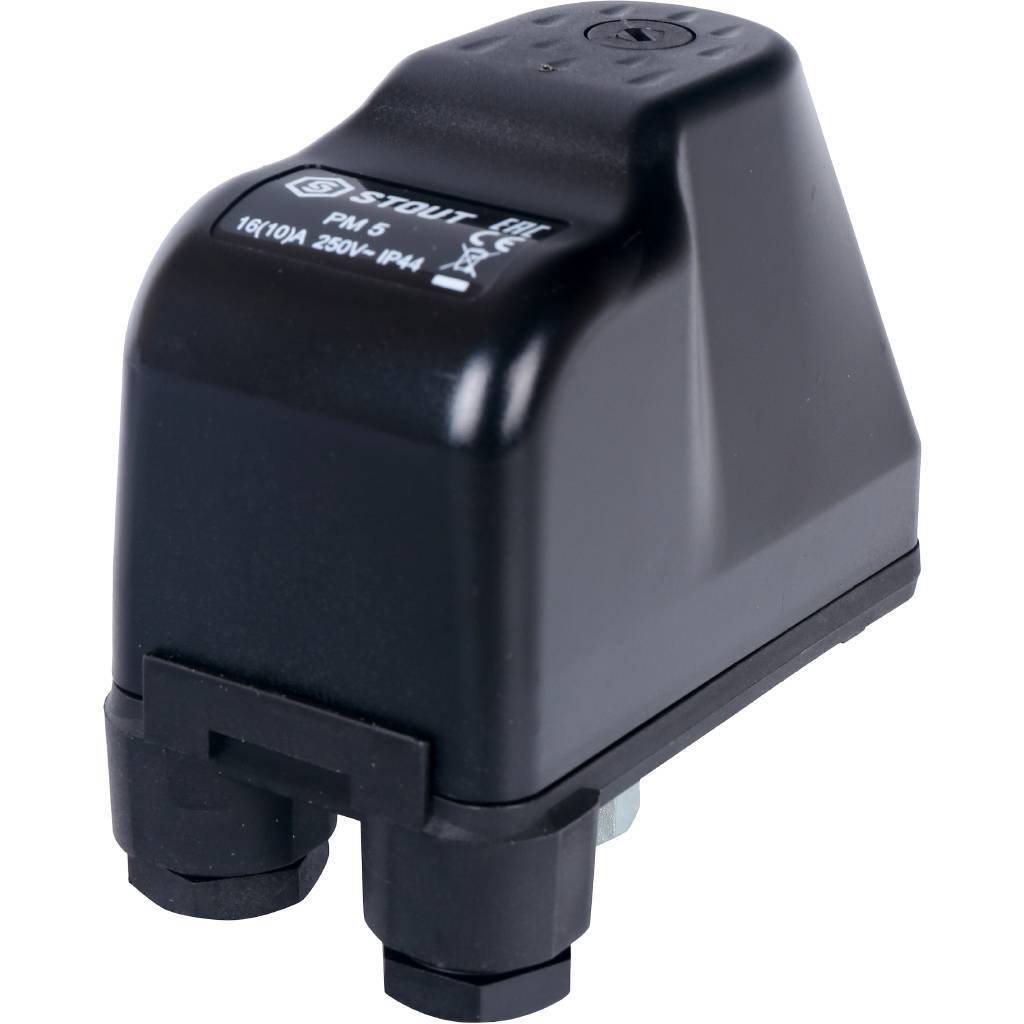

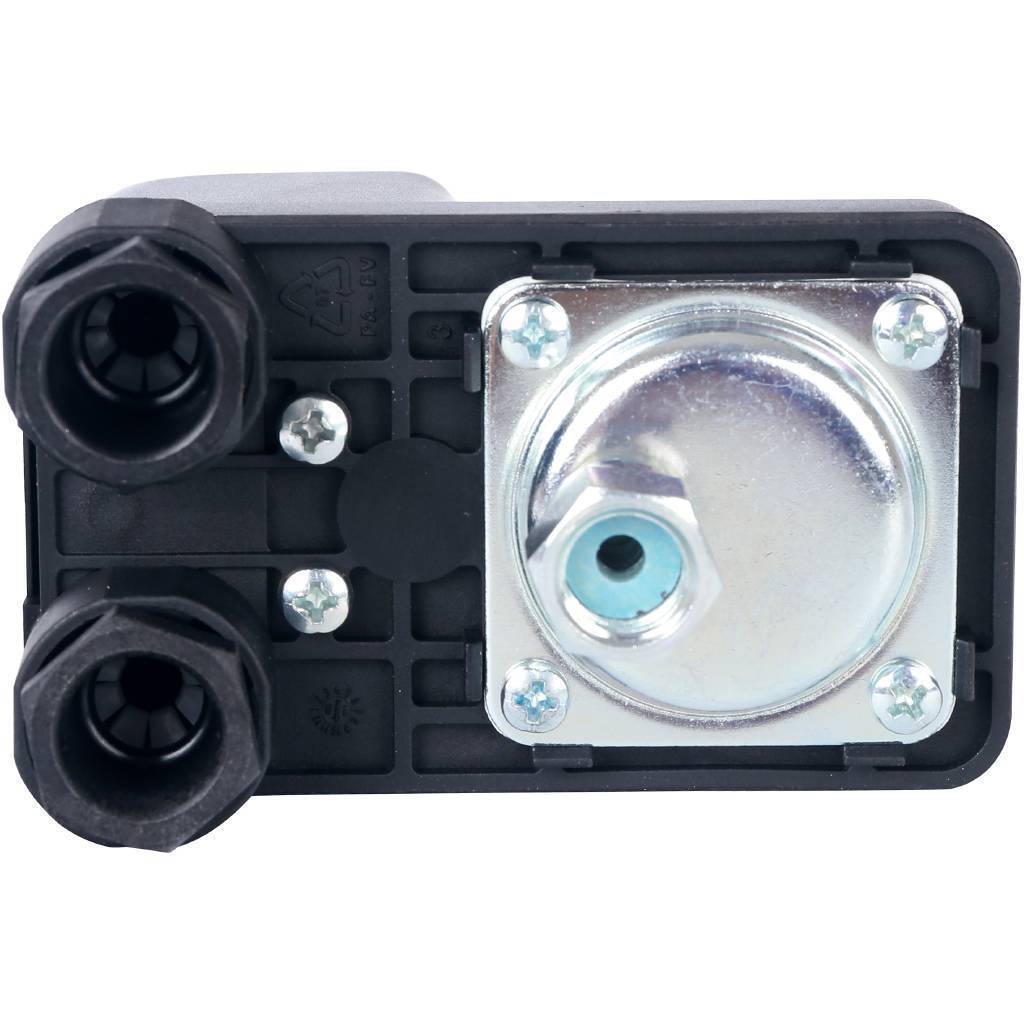

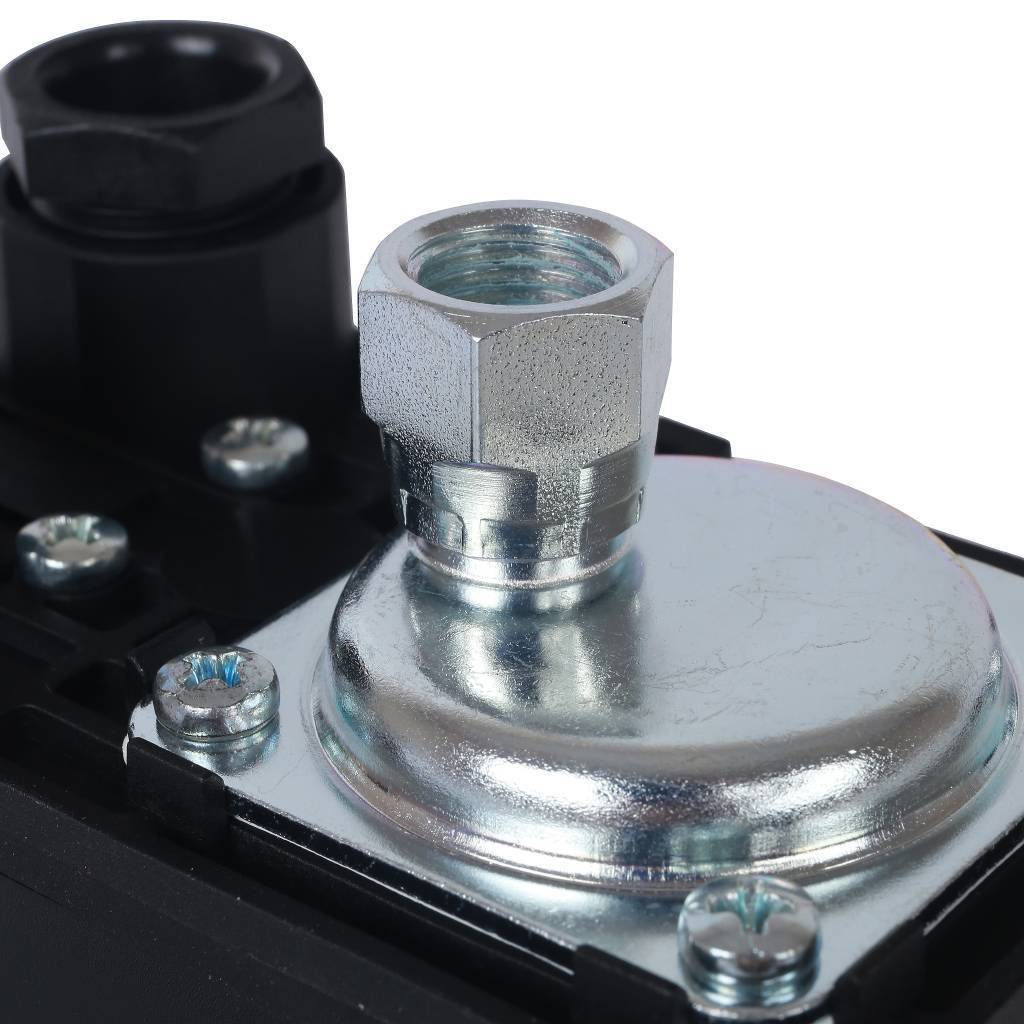

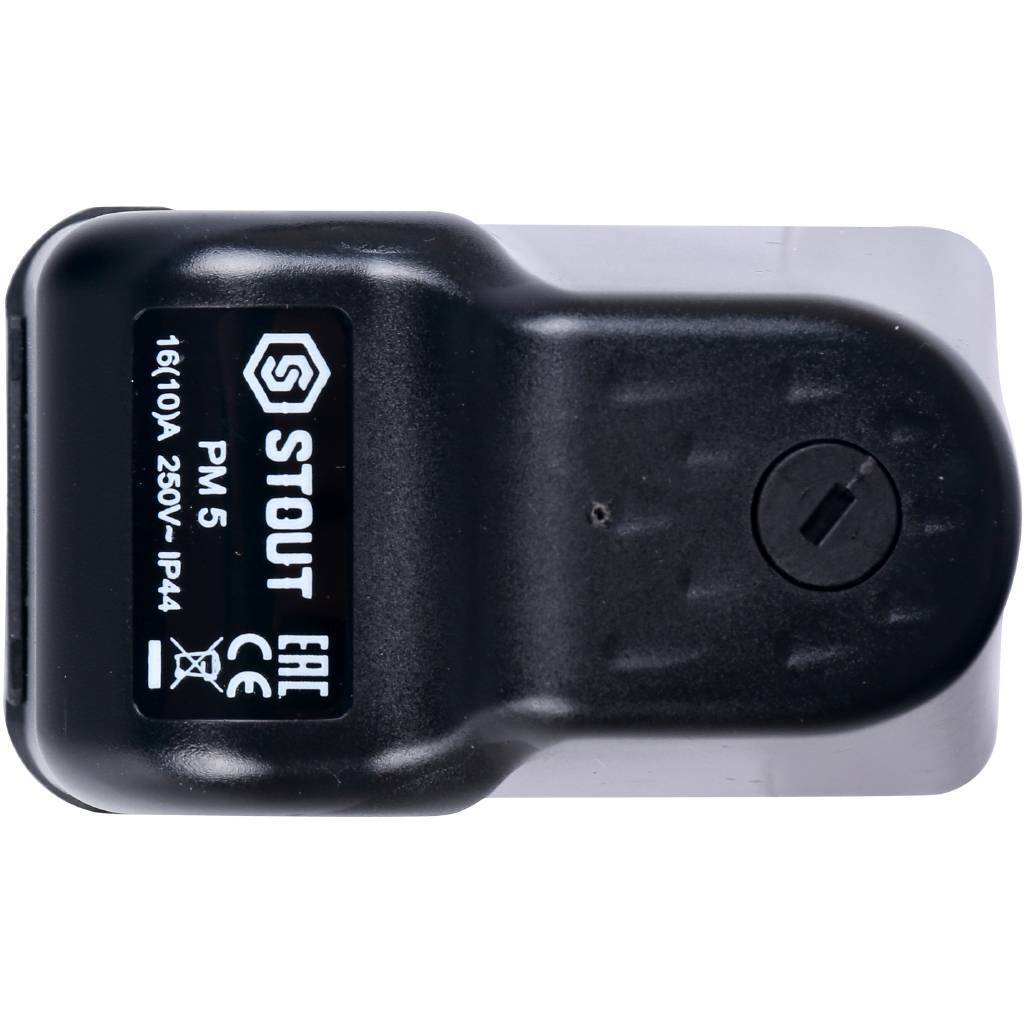

Устройство представляет собой двухконтактное реле коммутации электрических цепей с мембранным приводом, срабатывающее по давлению воды. Когда давление воды меньше предварительно заданного значения Рмин, контакты реле замыкаются, а при повышении давления до
Рмакс - размыкаются, соответственно, включая и выключая и насос.

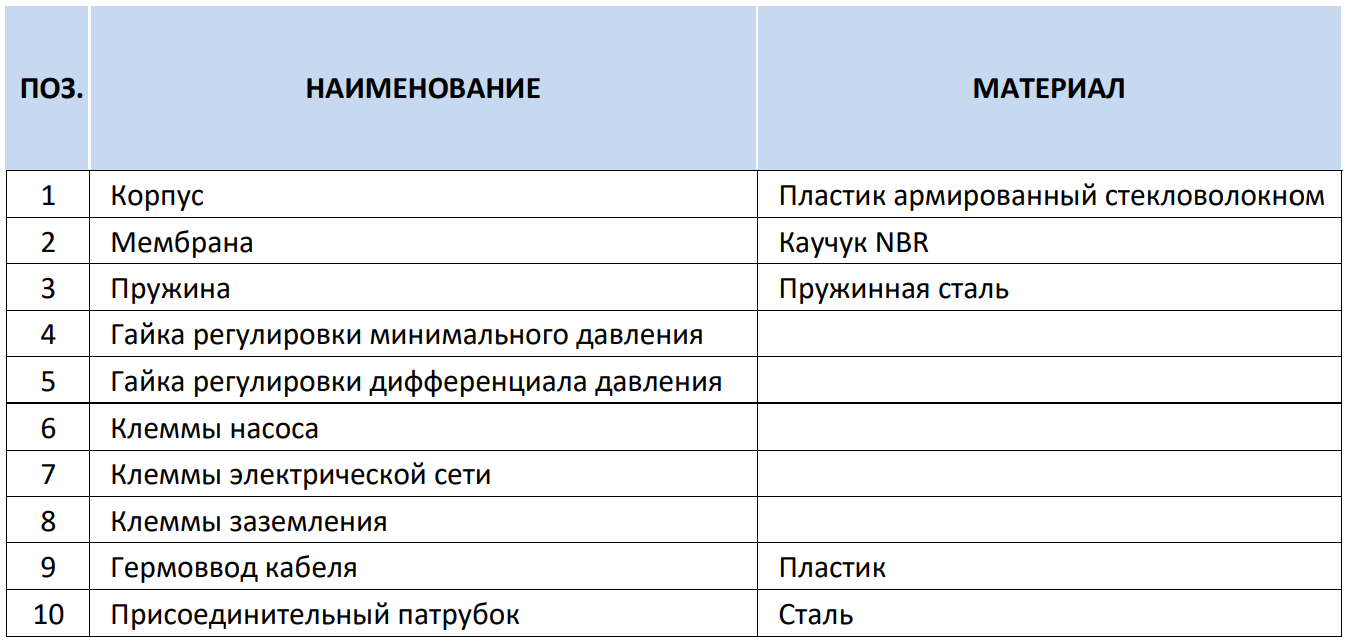

Монтаж реле
Электрические соединения выполняются при снятой крышке реле, трехжильным кабелем сечением 1,5 мм2.

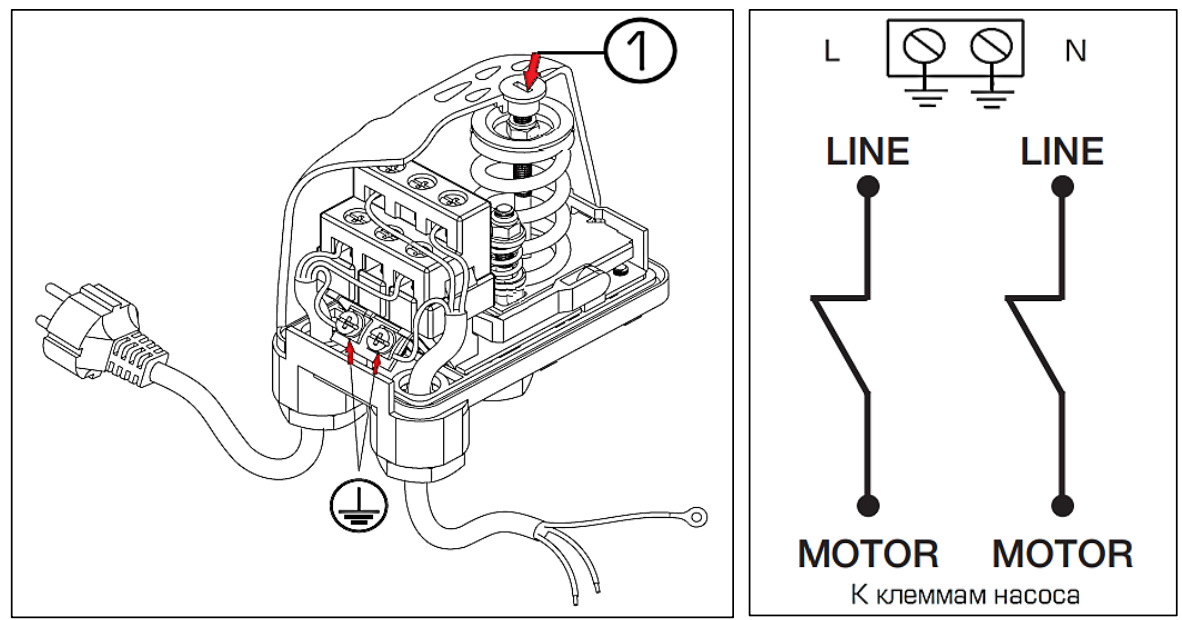

Для подключения необходимо снять крышку корпуса реле, ослабив винт (1). Подключение к электросети осуществляется через клеммы LINE, подключения к насосу через клеммы MOTOR в соответствии со схемой:

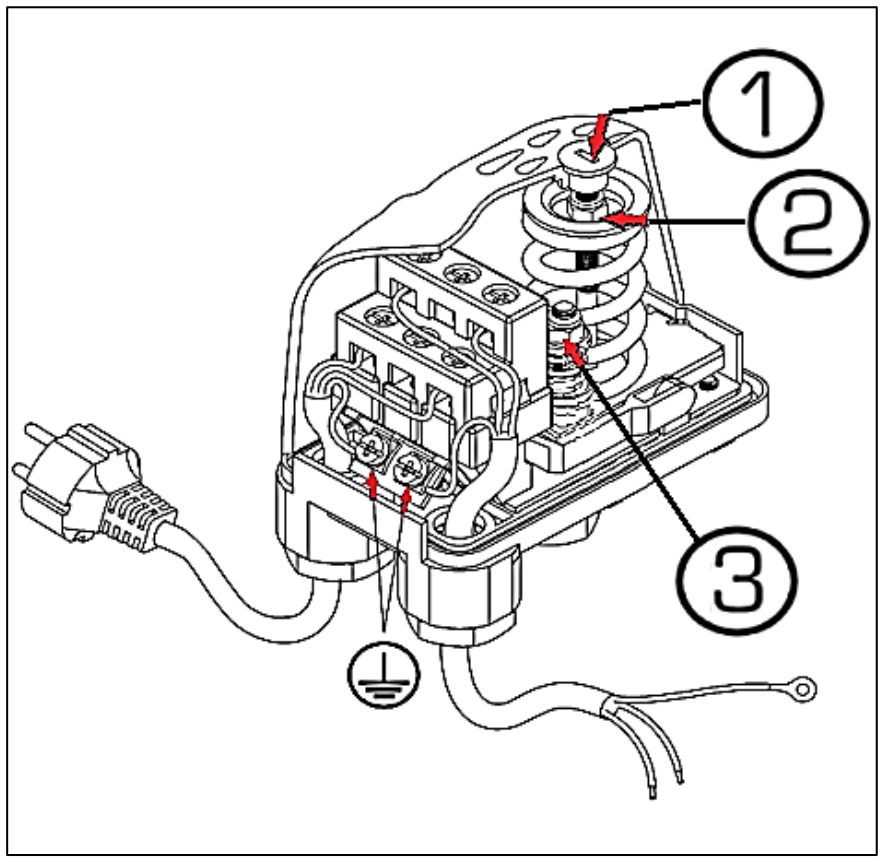

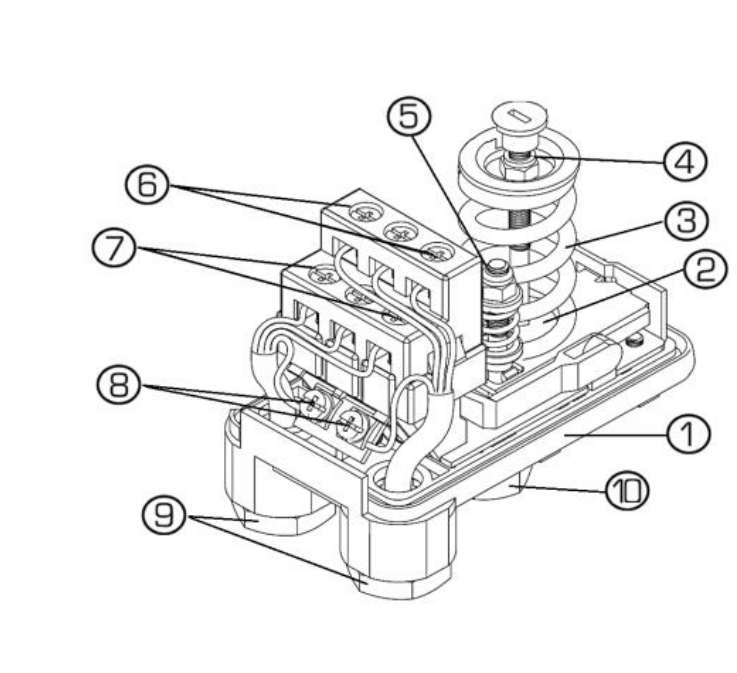

Перенастройка реле давления
1.Открутить винт (1) крепления крышки реле, снять
крышку;
2. Осторожно, не касаясь электрических контактов реле,
полностью завернуть гайку дифференциала на малой
пружине (3)
3. Вращением гайки (2) большой пружины установить
давление включения насоса РМИН, контролируя его по
манометру (вращением гайки по часовой стрелке
значение давления включения увеличивается, а
против часовой стрелки – уменьшается)
4. Вращением гайки (3) малой пружины отрегулировать
давление выключения насоса РМАКС (при
откручивании гайки давление выключения
уменьшается, а при закручивании – увеличивается)
5. Надеть крышку, зафиксировав ее винтом (1)
