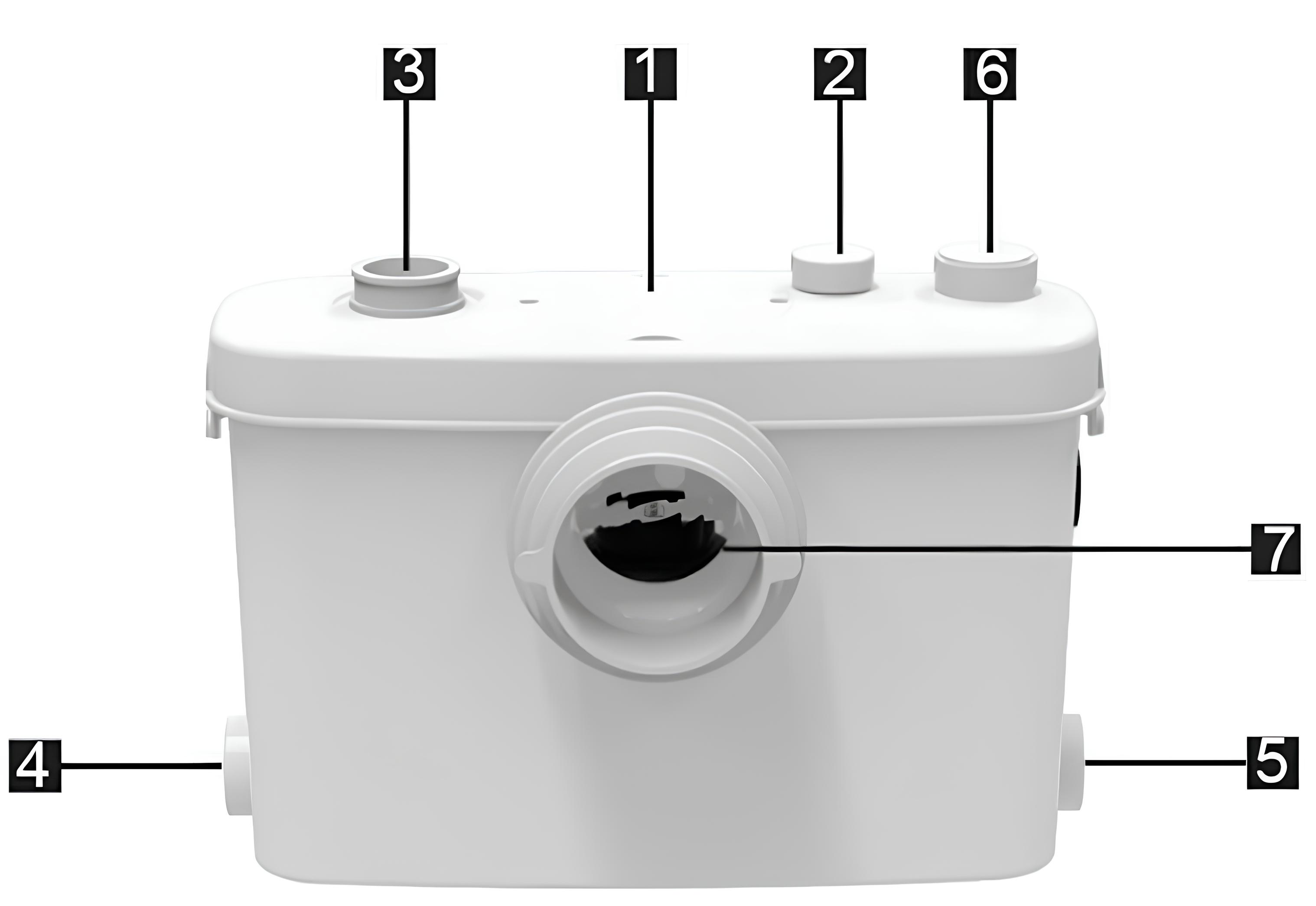

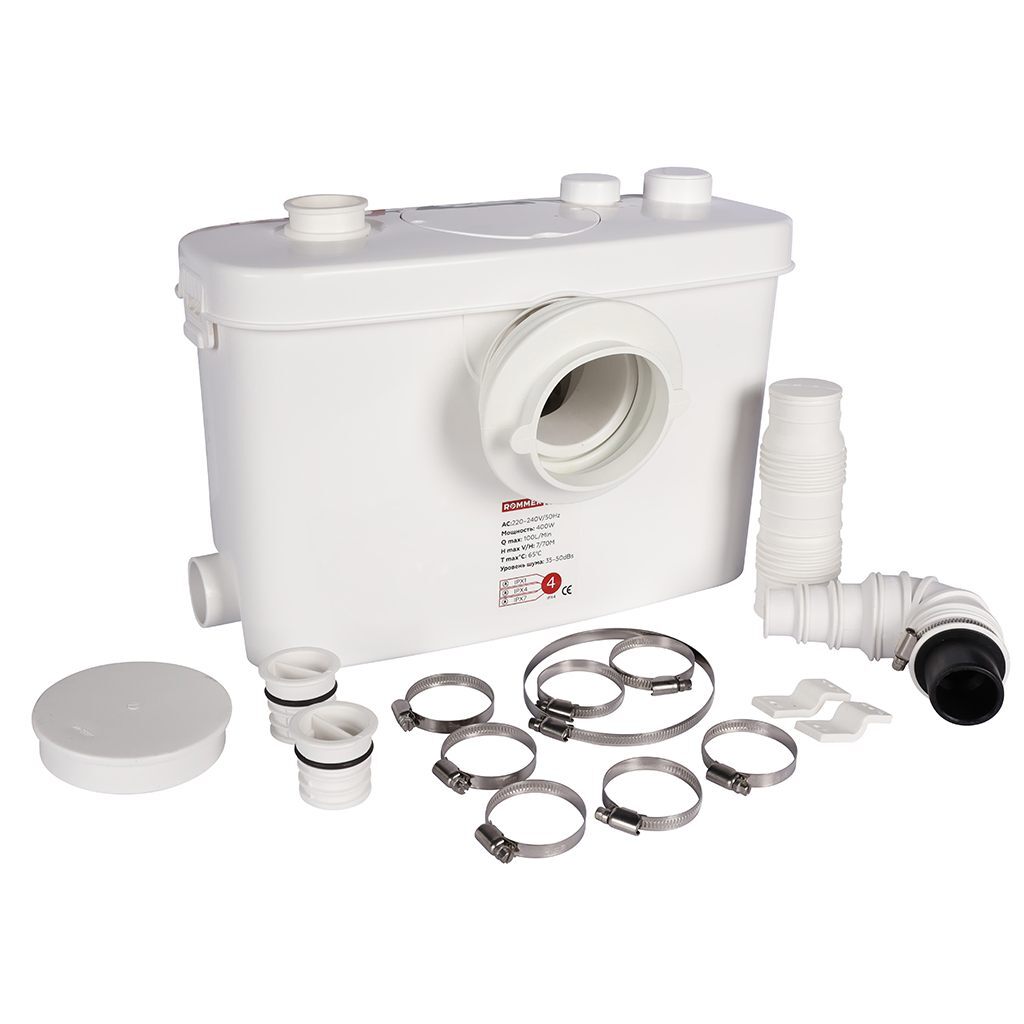

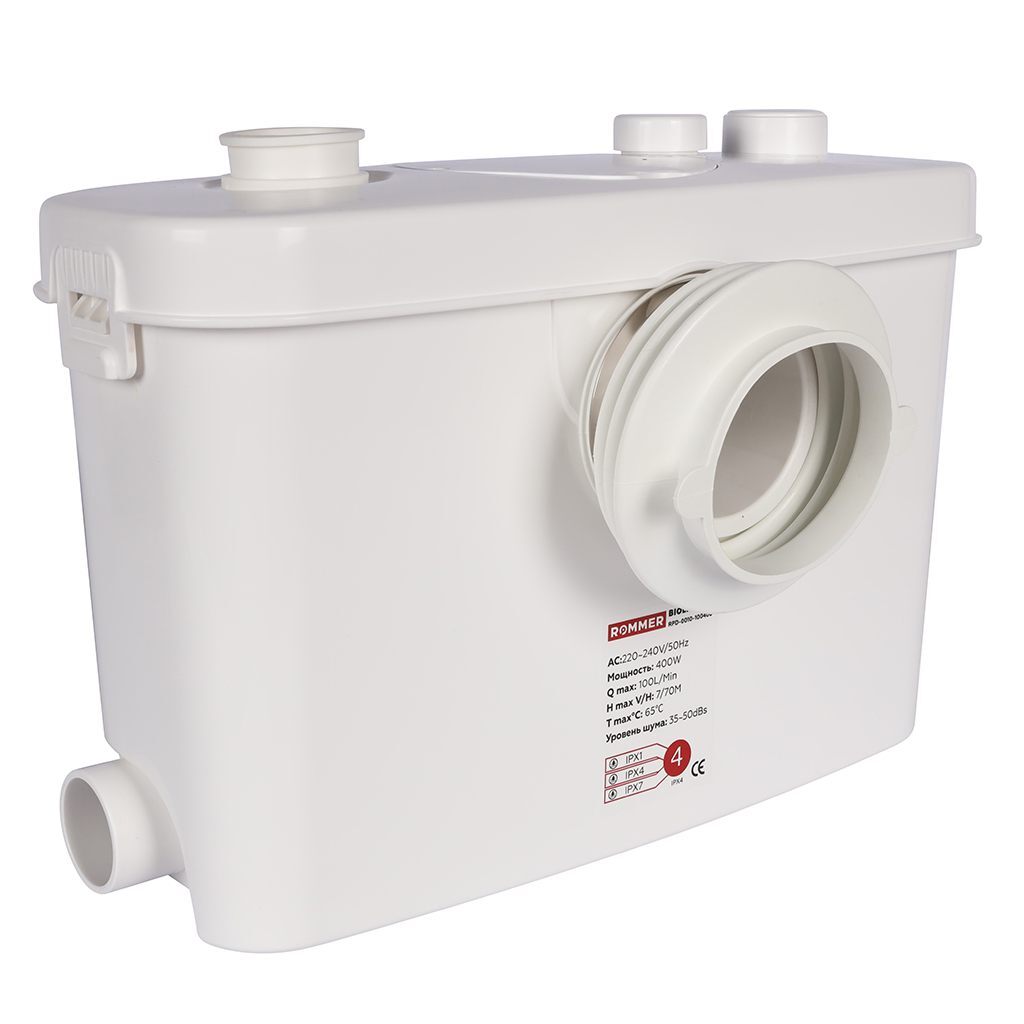

Канализационная насосная установка ROMMER выполнена из легко моющегося пластика. Внутри корпуса установлен фекальный насос с измельчителем из нержавеющей стали и поплавковый механизм автоматического включения/выключения насоса. Канализационная насосная станция имеет три основных входа и один опциональный: 1 – инспекционное окно, под которым расположен электродвигатель и измельчитель. 2 – вентиляционное отверстие насоса с фильтром. 3 – выходное отверстие, которое осуществляет отвод сточной воды в канализацию и оборудованное обратным клапаном. В комплект поставки входит патрубок, который может иметь диаметры 23/28/32/44 мм. 4 и 5 – два отверстия для присоединения умывальников, душевых кабин, биде и писсуаров, диаметры которых 40 мм. Оборудованы обратными клапанами. 6 –опциональное отверстие диаметром 40 мм, для подключения дополнительного источника сточных вод. 7 – основной вход диаметром 100 мм для подключения унитаза. Под крышкой находится электромеханический микровыключатель который включает, либо отключает насос в зависимости от уровня воды в накопительном бачке станции. Электродвигатель насоса оснащен термозащитой, которая отключает его при повышении температуры выше критической (например, в случае заклинивания, засора, при перекачивании слишком горячей воды и т.п.). Повторное включение происходит автоматически через 30–60 минут. Если причина перегрева двигателя насоса не устранена, цикл повторяется до выхода станции из строя.
Принцип работы установки

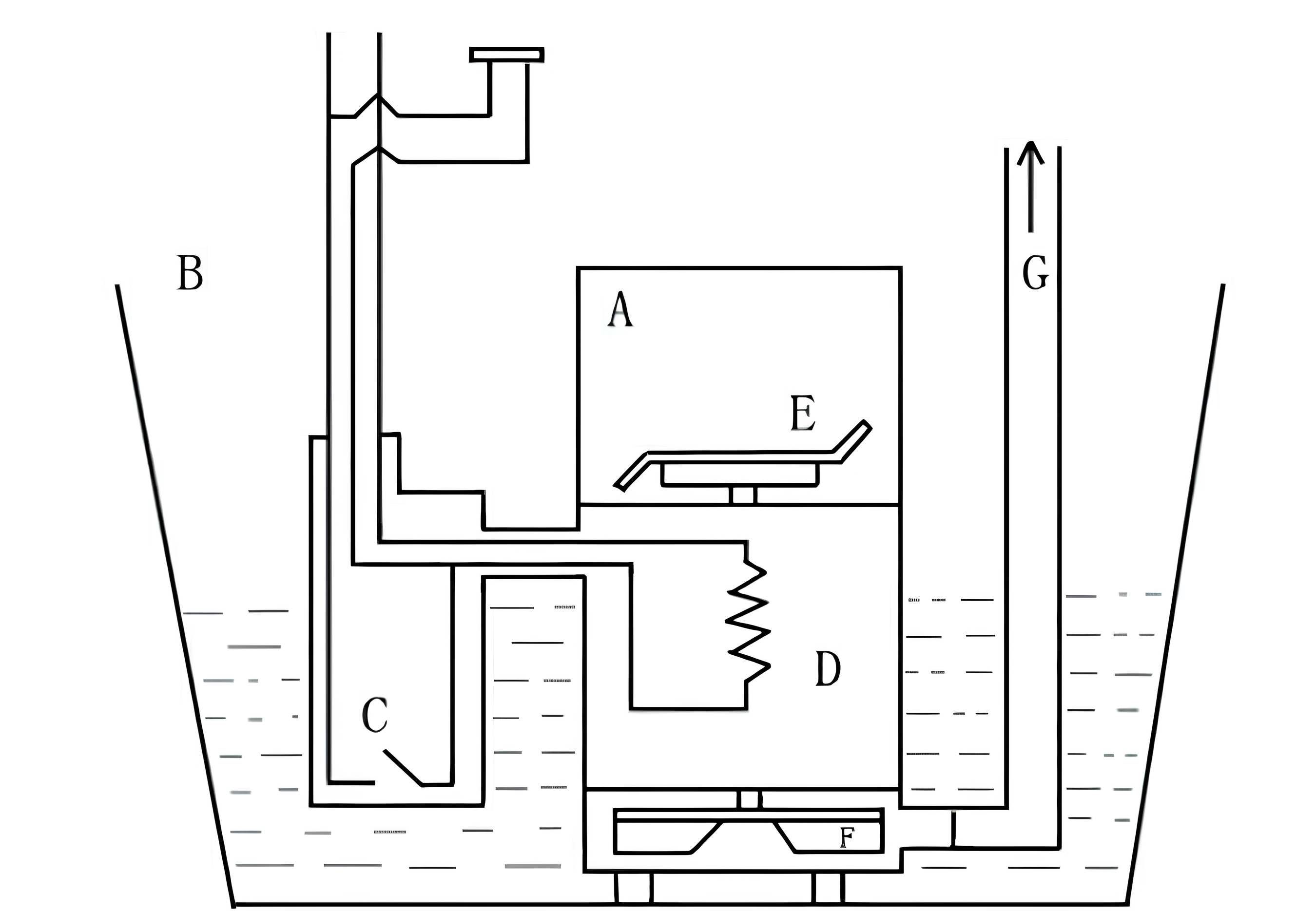

Сточная вода из бытовых санитарно-технических приборов через основной, боковые и верхний, опциональный входы попадает в накопительный бачок канализационной насосной станции. Обратные клапаны предотвращают обратный ток сточных вод. По мере заполнения внутреннего пространства насосной станции, жидкость давит на мембрану механизма автоматического включения/выключения С, который запускает насос D. В верхней части насоса установлен измельчитель E для дробления включений, содержащихся в жидкости, поступающей на рабочее колесо F и далее в выходной патрубок G. Измельчитель защищает рабочее колесо насоса от заклинивания, а систему слива от засора. Насос выключается, когда уровень жидкости падает и давление на мембрану исчезает.

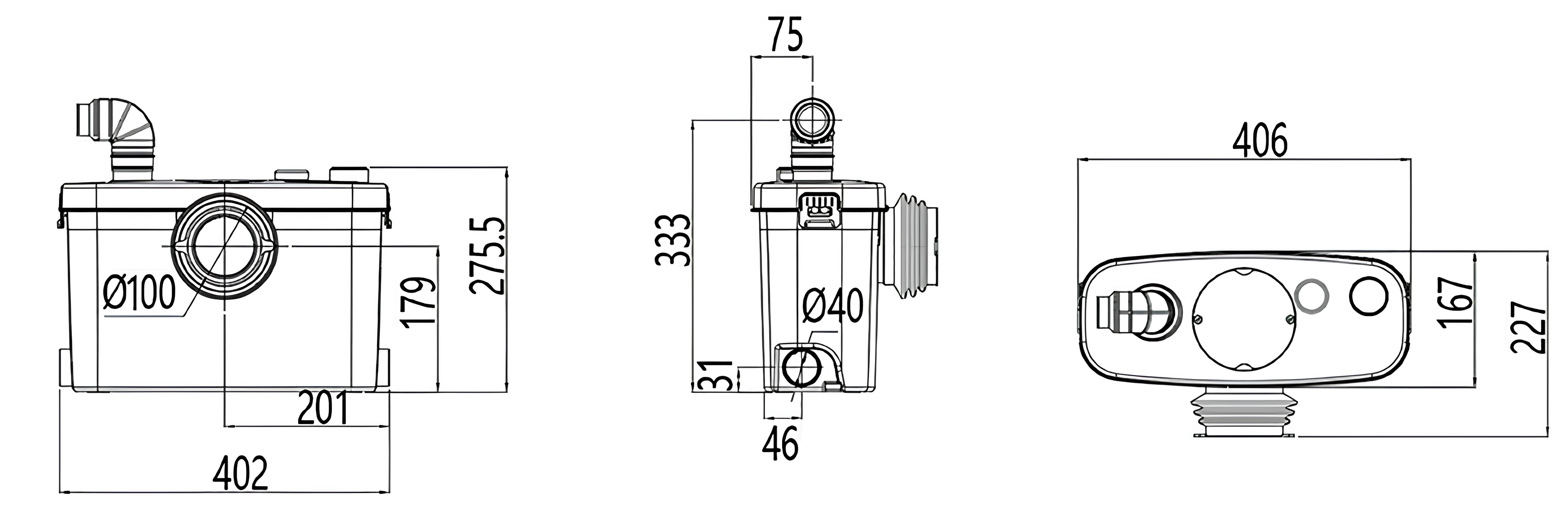

Габаритные и присоединительные размеры

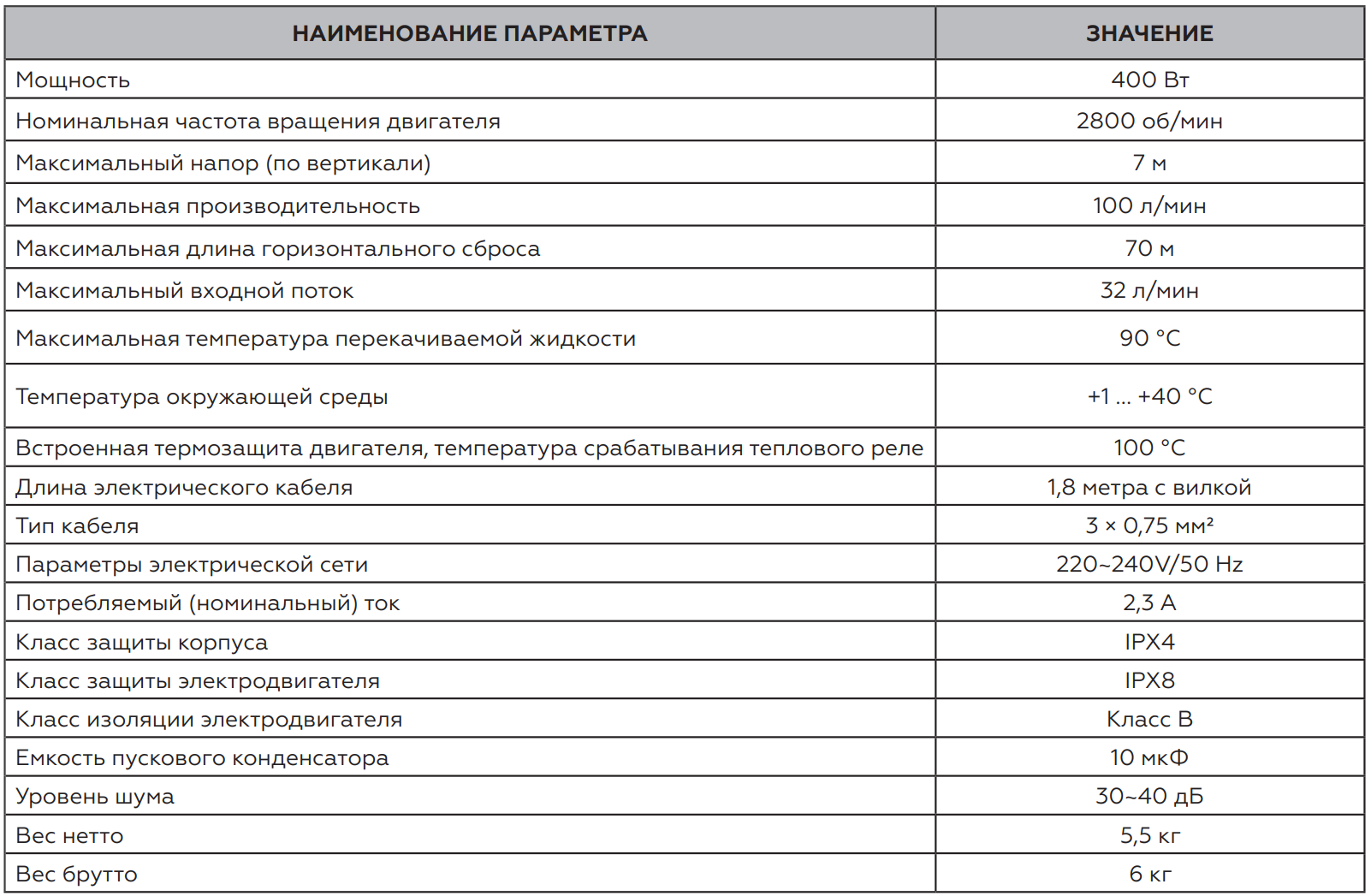

Технические характеристики
