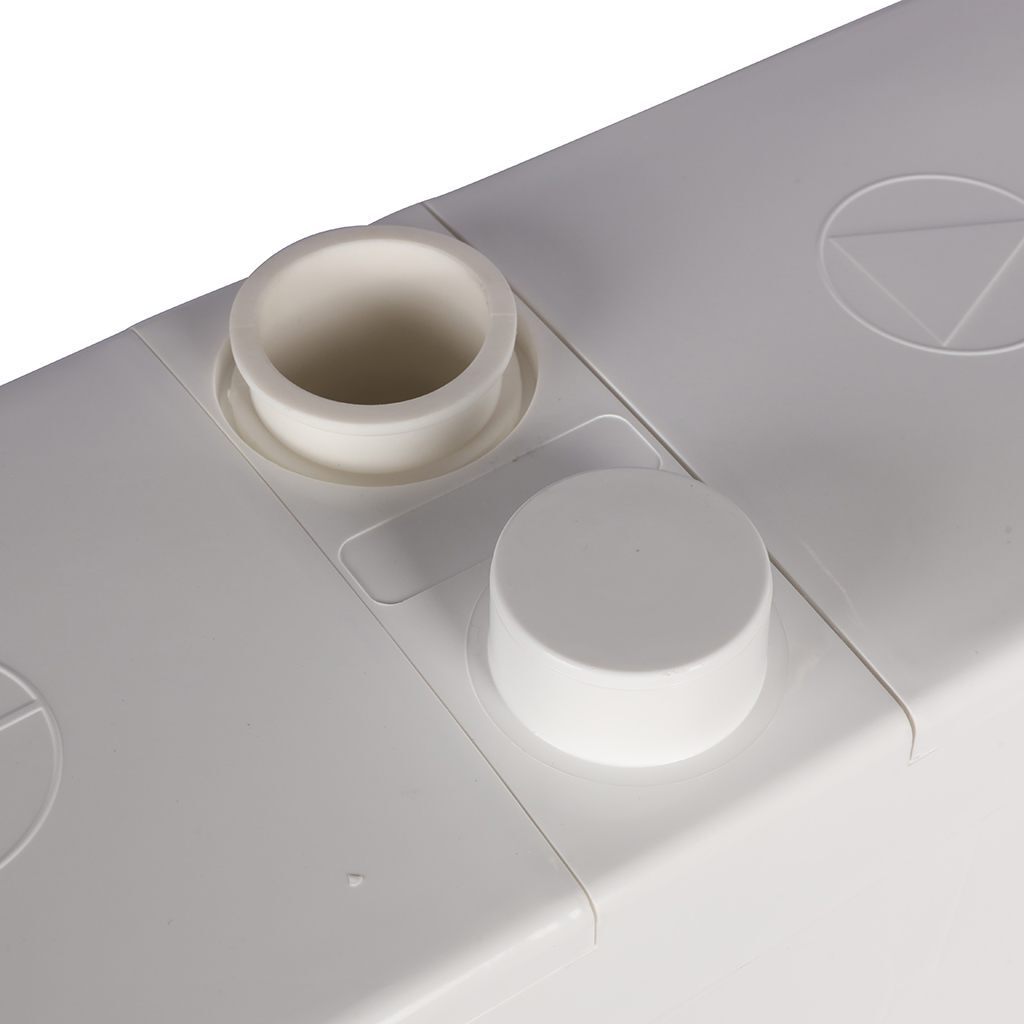

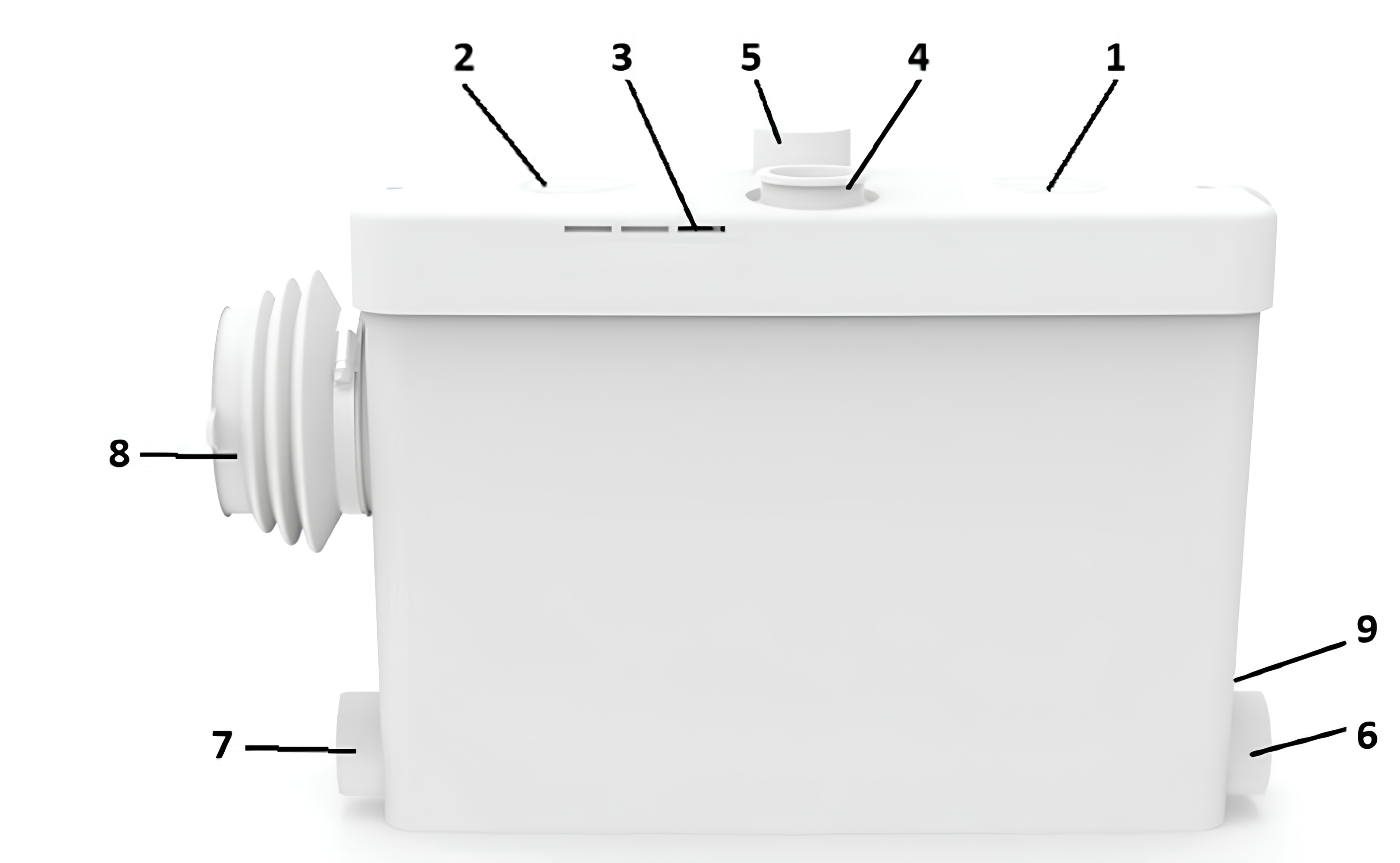

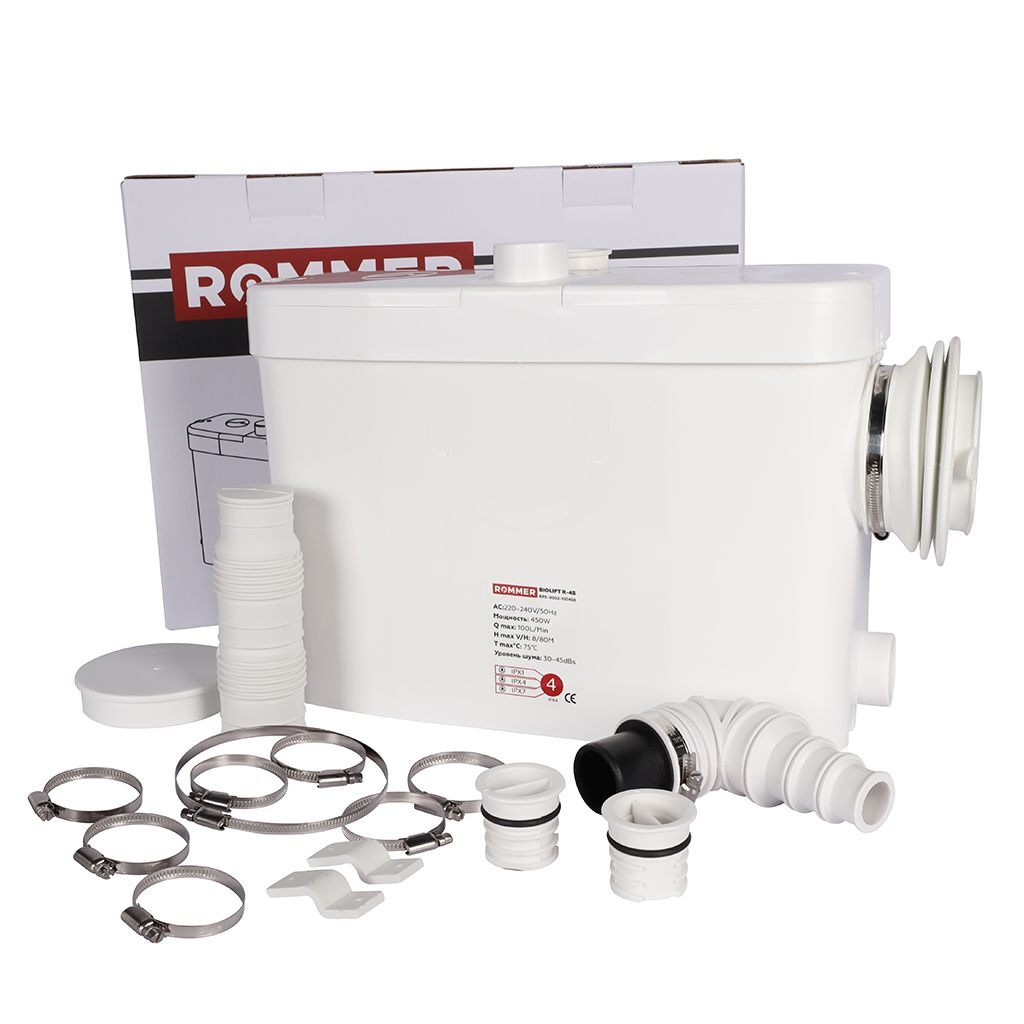

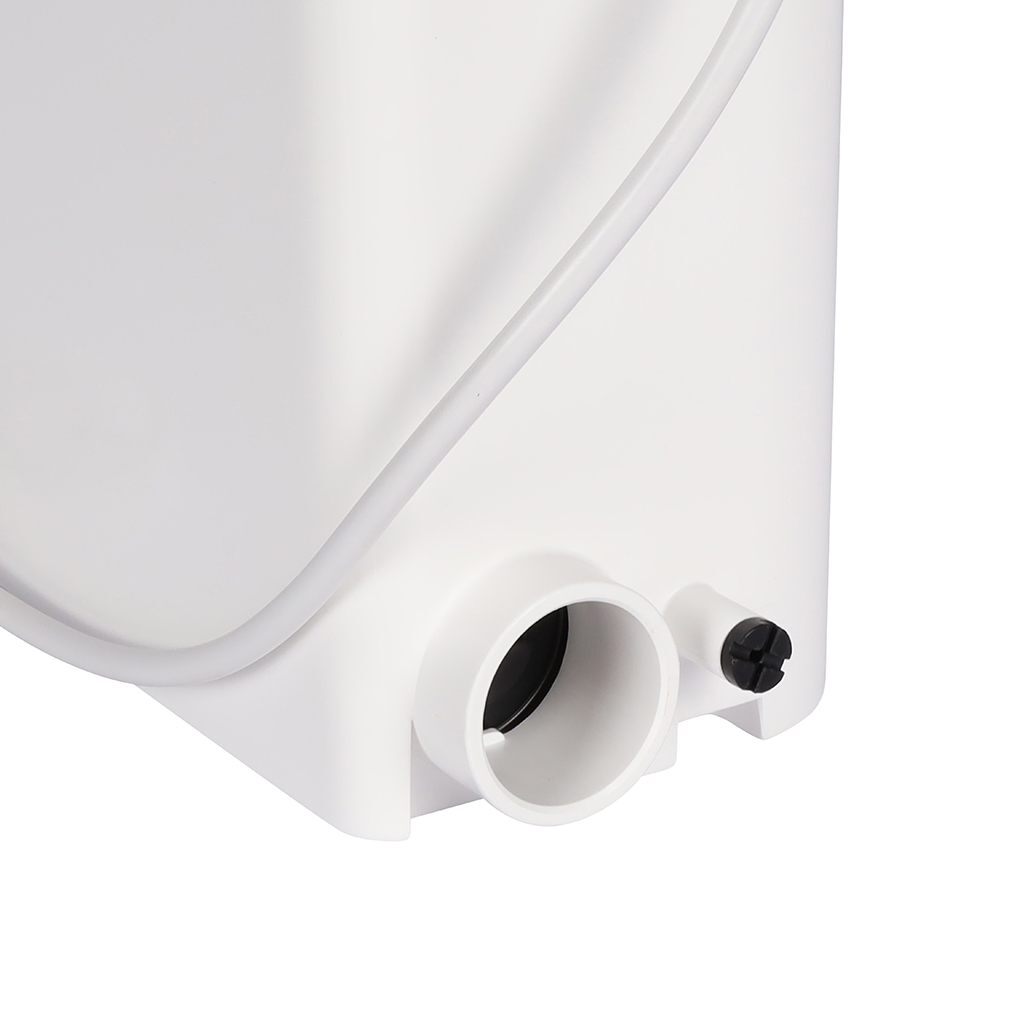

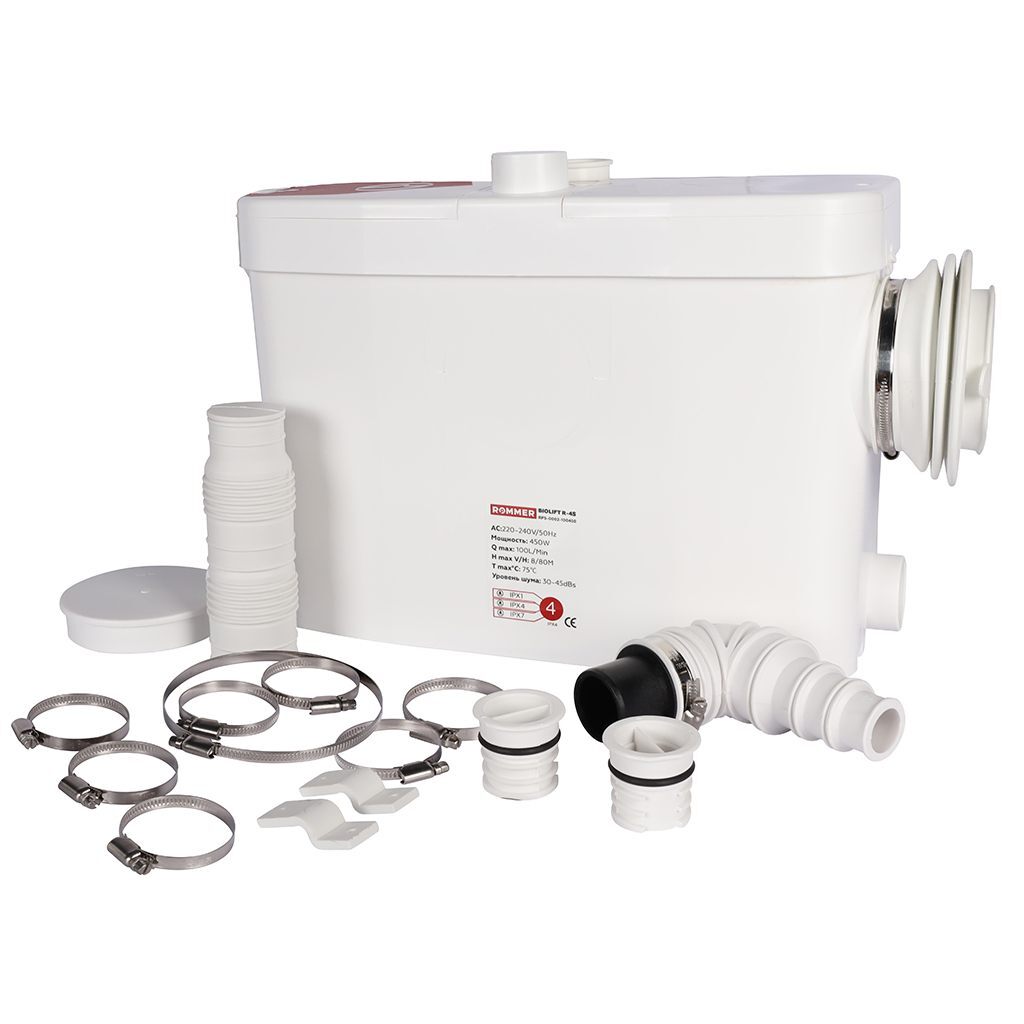

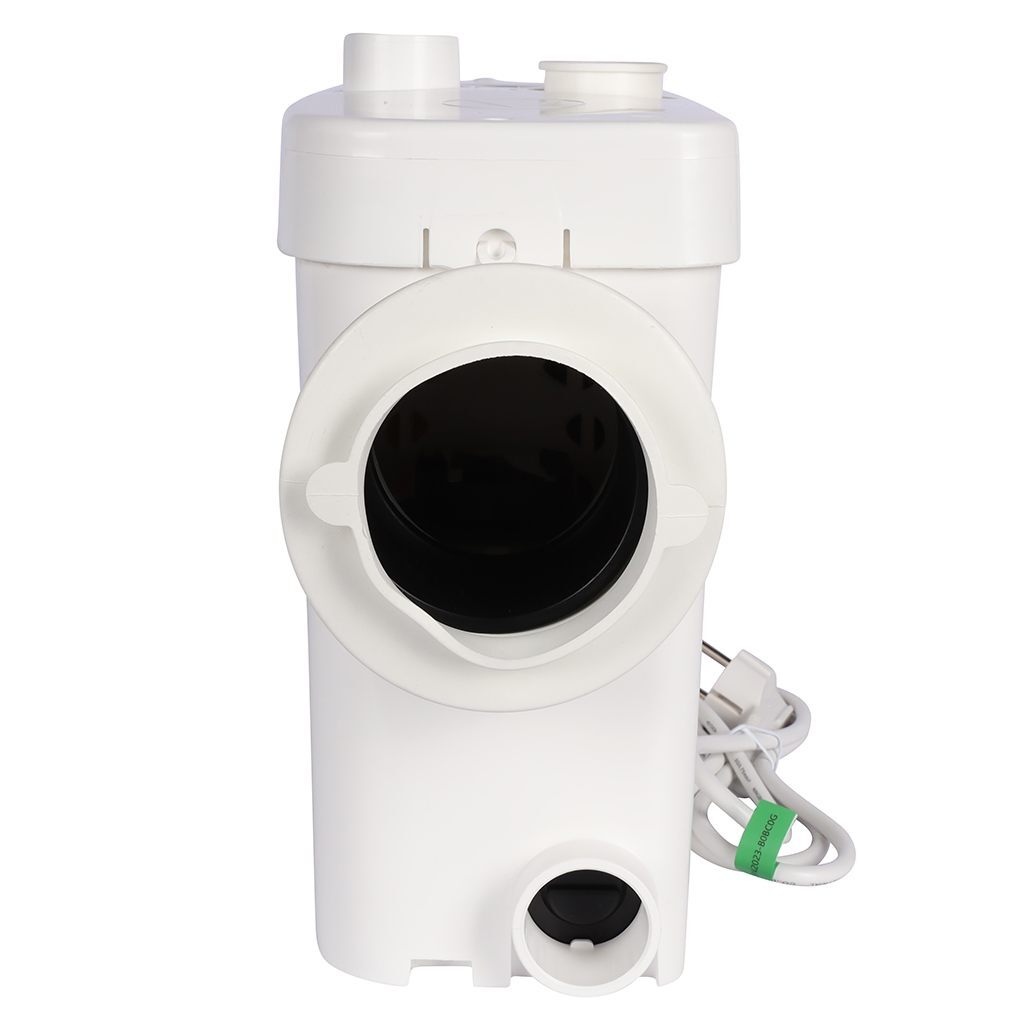

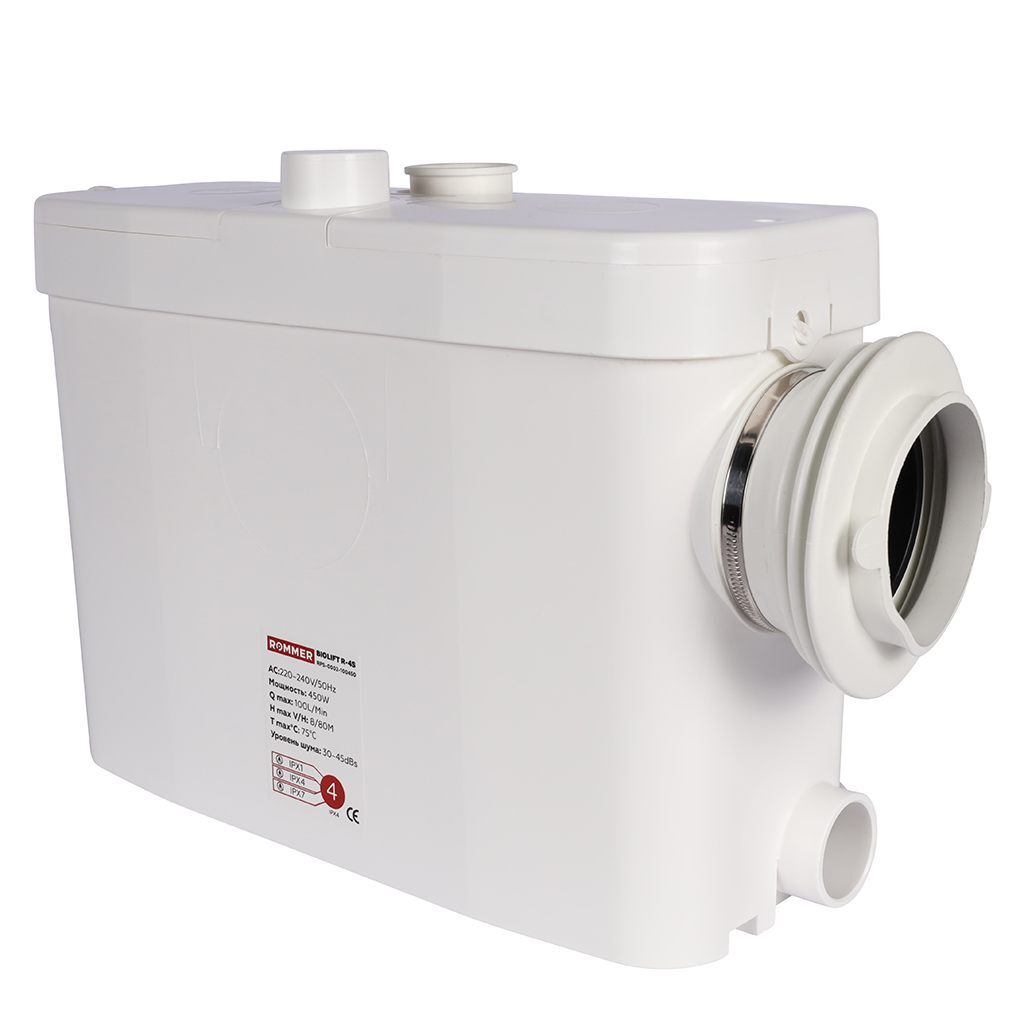

Канализационная насосная установка ROMMER выполнена из легко моющегося пластика. Внутри корпуса установлен фекальный насос с измельчителем из нержавеющей стали и поплавковый механизм автоматического включения/выключения насоса. Канализационная насосная станция имеет три основных входа и один опциональный: 1 и 2 – инспекционные окна, под которым расположен электродвигатель и измельчитель, а также электромеханический микровыключатель который включает, либо отключает насос в зависимости от уровня воды в накопительном бачке станции. 3 – вентиляционное отверстие насоса с фильтром. 4 – выходное отверстие, которое осуществляет отвод сточной воды в канализацию и оборудованное обратным клапаном. В комплект поставки входит патрубок, который может иметь диаметры 23/28/32/44 мм. 5 –опциональное отверстие диаметром 40 мм, для подключения дополнительного источника сточных вод. 6 и 7 – два отверстия для присоединения умывальников, душевых кабин, биде и писсуаров, диаметры которых 40 мм, и оборудованы обратными клапанами. 8 – основной (боковой) вход диаметром 100 мм для подключения унитаза. 9 – аварийный выход для сточной воды/вход из кондиционера. Под крышкой находится электродвигатель насоса, оснащенный термозащитой, которая отключает его при повышении температуры выше критической (например, в случае заклинивания, засора, при перекачивании слишком горячей воды и т.п.). Повторное включение происходит автоматически через 30–60 минут. Если причина перегрева двигателя насоса не устранена, цикл повторяется до выхода станции из строя.
Принцип работы установки
Сточная вода из бытовых санитарно-технических приборов через основной, боковые и верхний, опциональный входы попадает в накопительный бачок канализационной насосной станции. Обратные клапаны предотвращают обратный ток сточных вод. По мере заполнения внутреннего пространства насосной станции, жидкость давит на мембрану механизма автоматического включения/выключения С, который запускает насос D. В верхней части насоса установлен измельчитель E для дробления включений, содержащихся в жидкости, поступающей на рабочее колесо F и далее в выходной патрубок G. Измельчитель защищает рабочее колесо насоса от заклинивания, а систему слива от засора. Насос выключается, когда уровень жидкости падает и давление на мембрану исчезает.

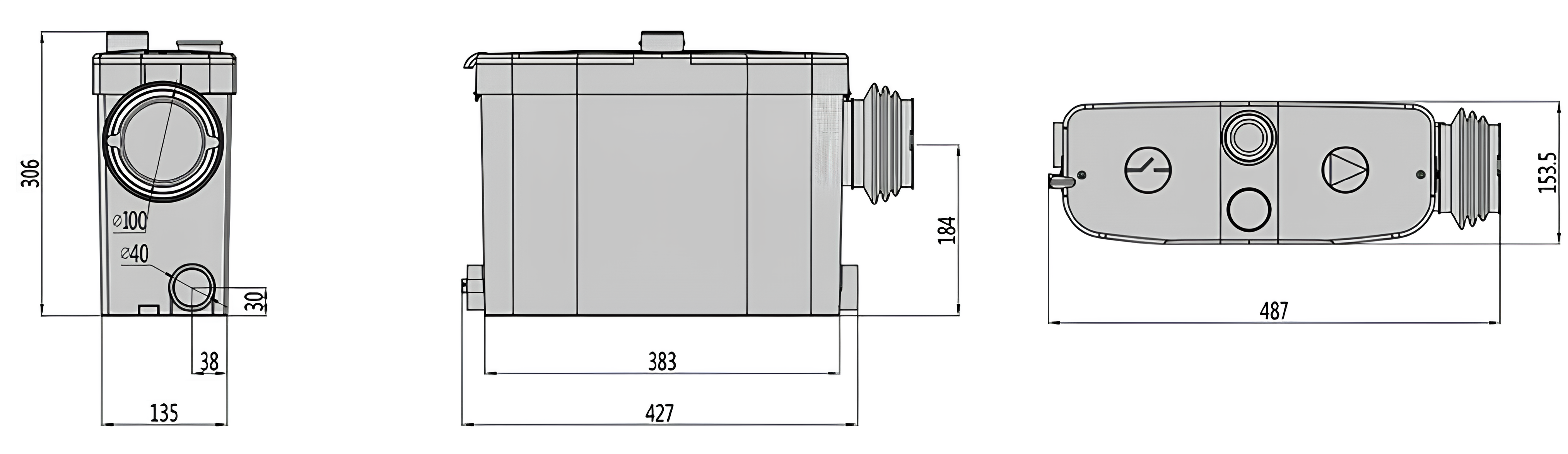

Габаритные и присоединительные размеры

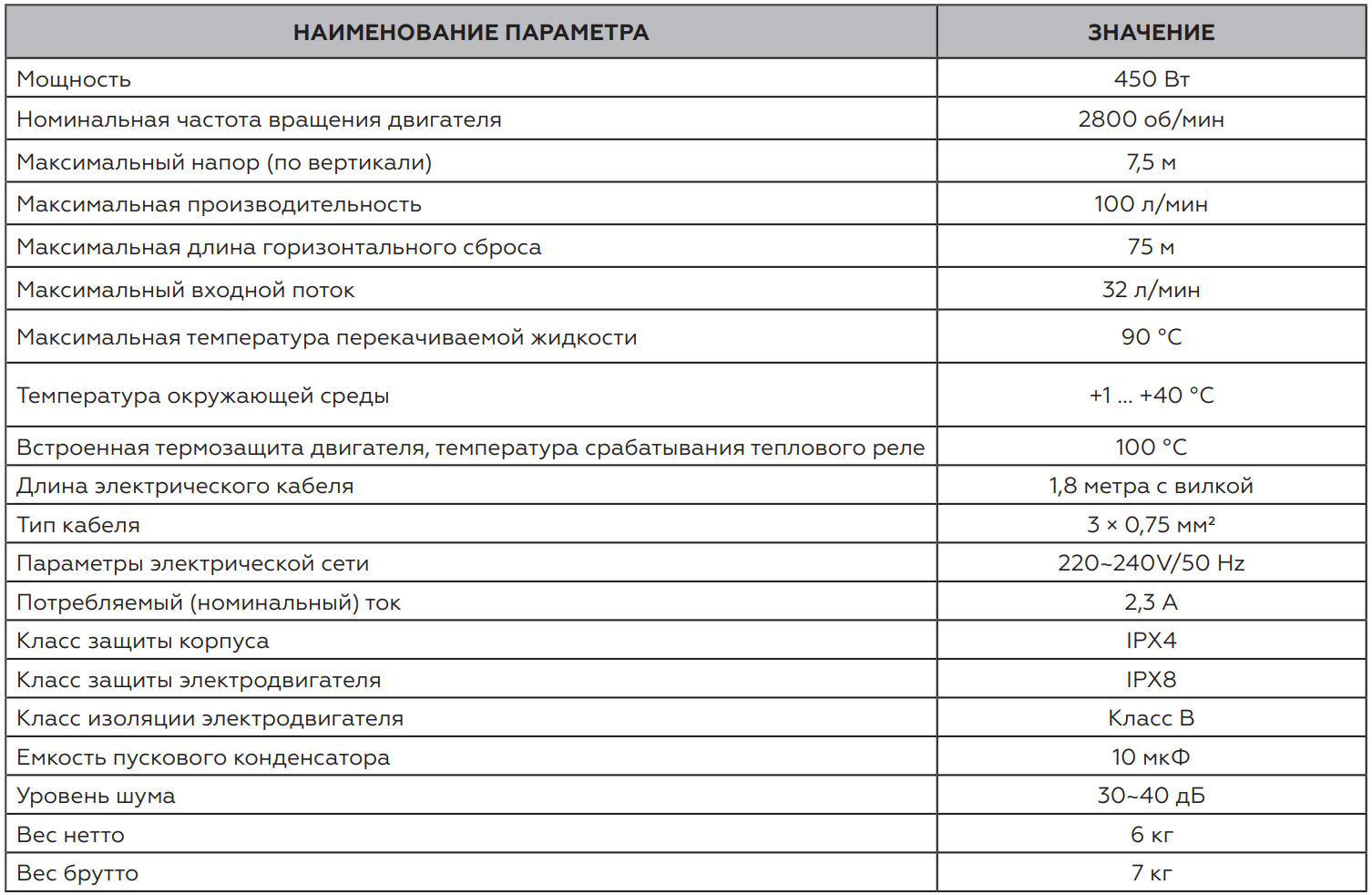

Технические характеристики
