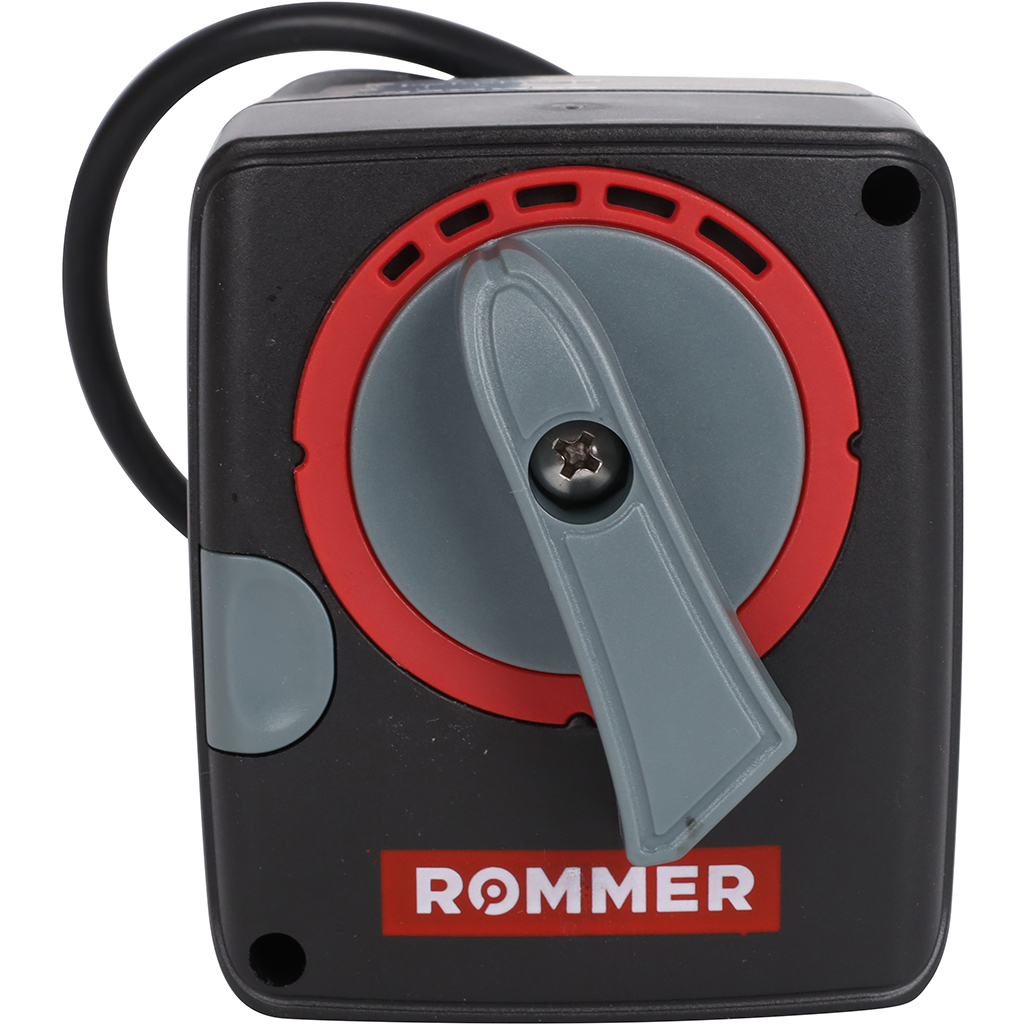

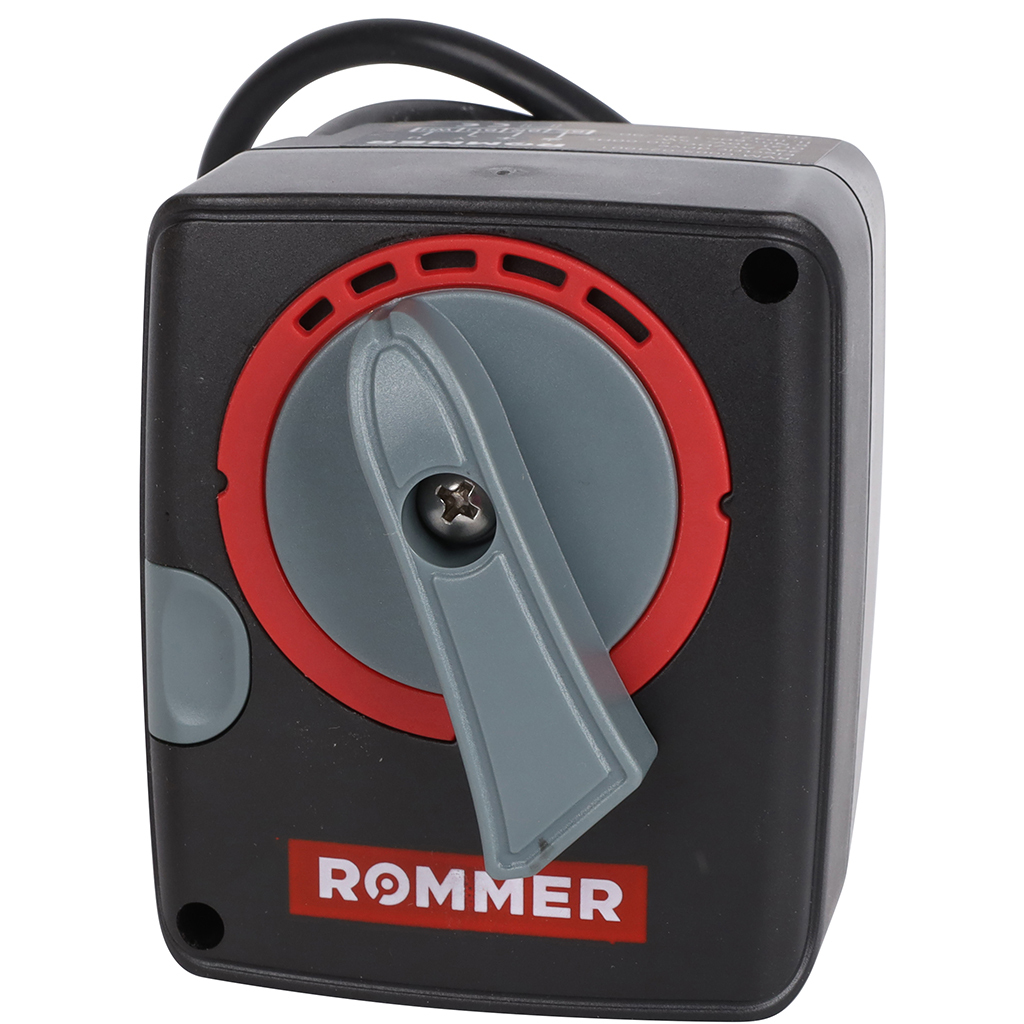

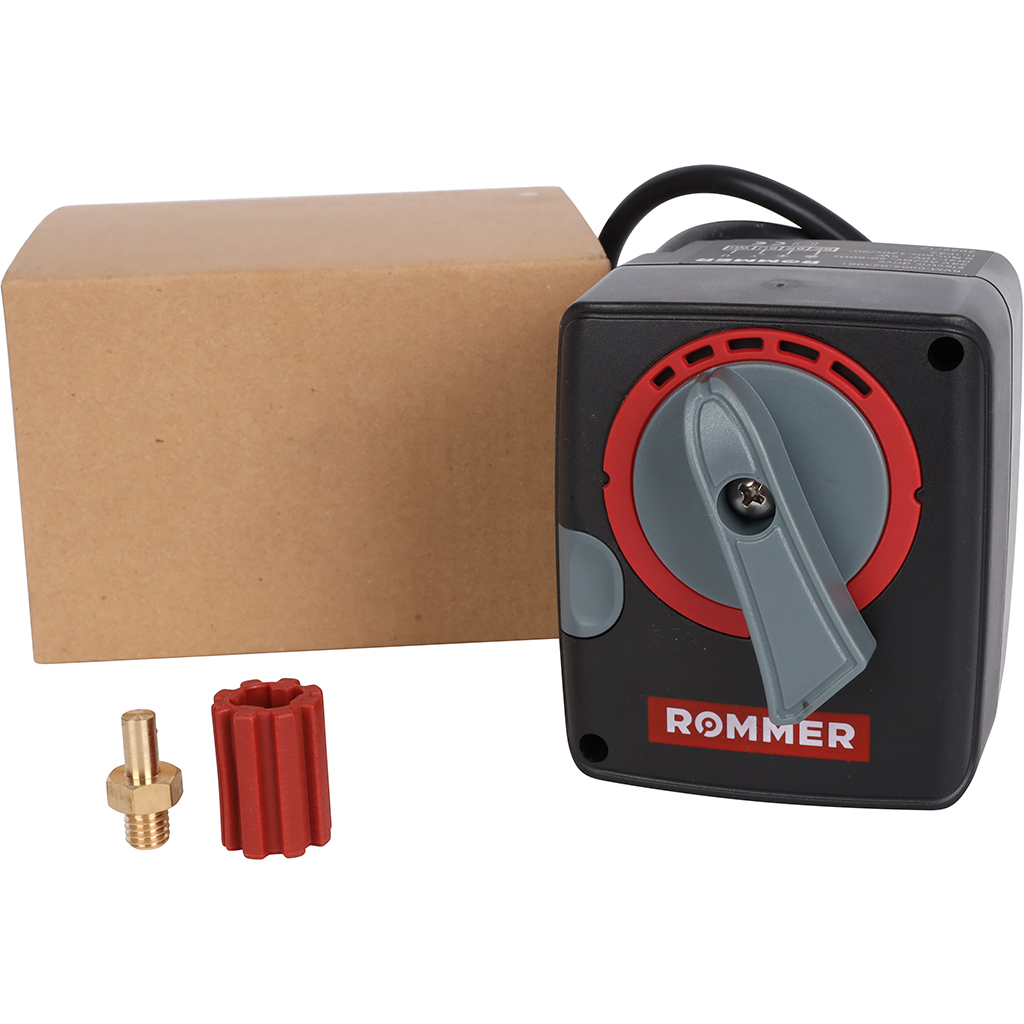

ROMMER Сервопривод 24V 60s/120s

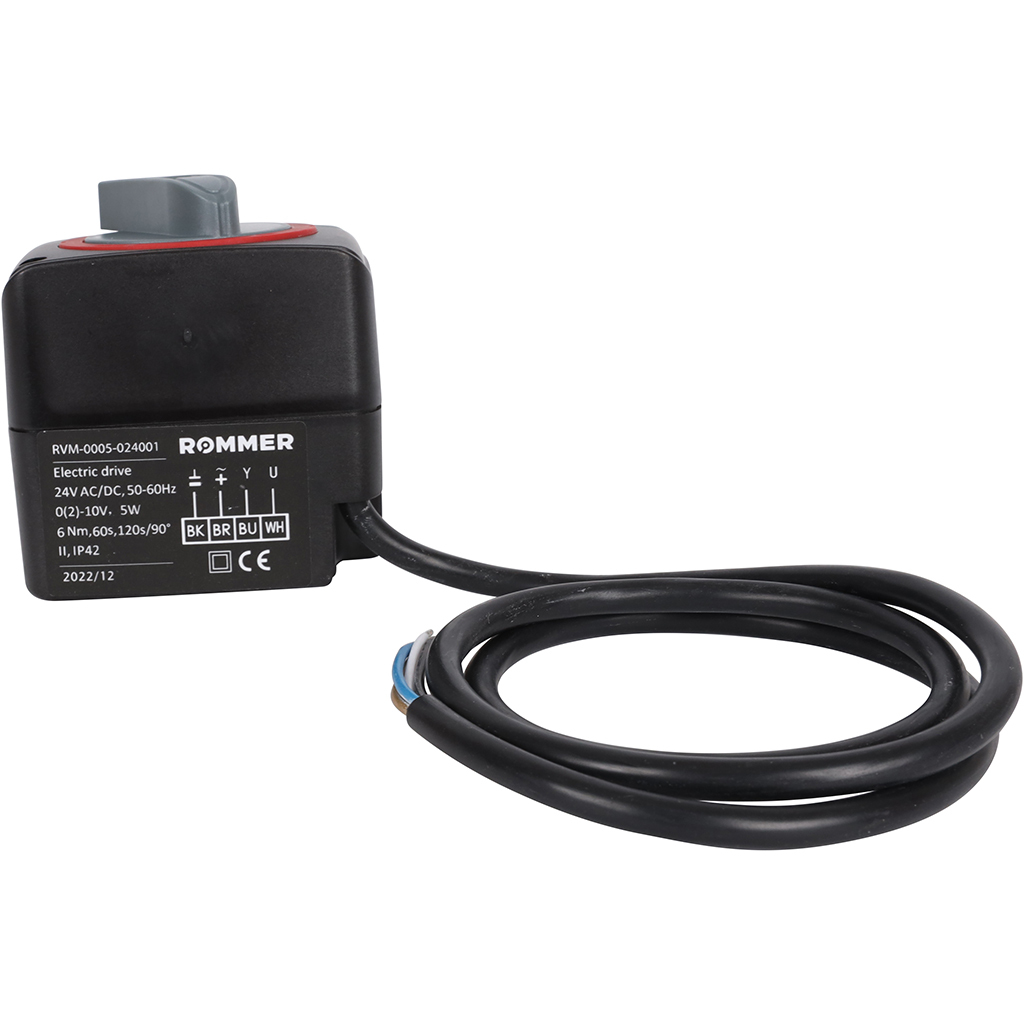

Электропривод заказывается и поставляется отдельно от регулирующего клапана. В номенклатуру  ROMMER  входят две модификации привода: с питающим напряжением 220 В и 24 В. У привода 220 В управляющий сигнал – 3-х позиционный, привод 24 В имеет пропорциональное управление, работает по сигналу напряжения 0-10 В или 2-10 В. Приводы имеют медленный ход, поворачивают затвор клапана на 90о за 120 секунд, что исключает гидравлические удары в трубопроводной сети.

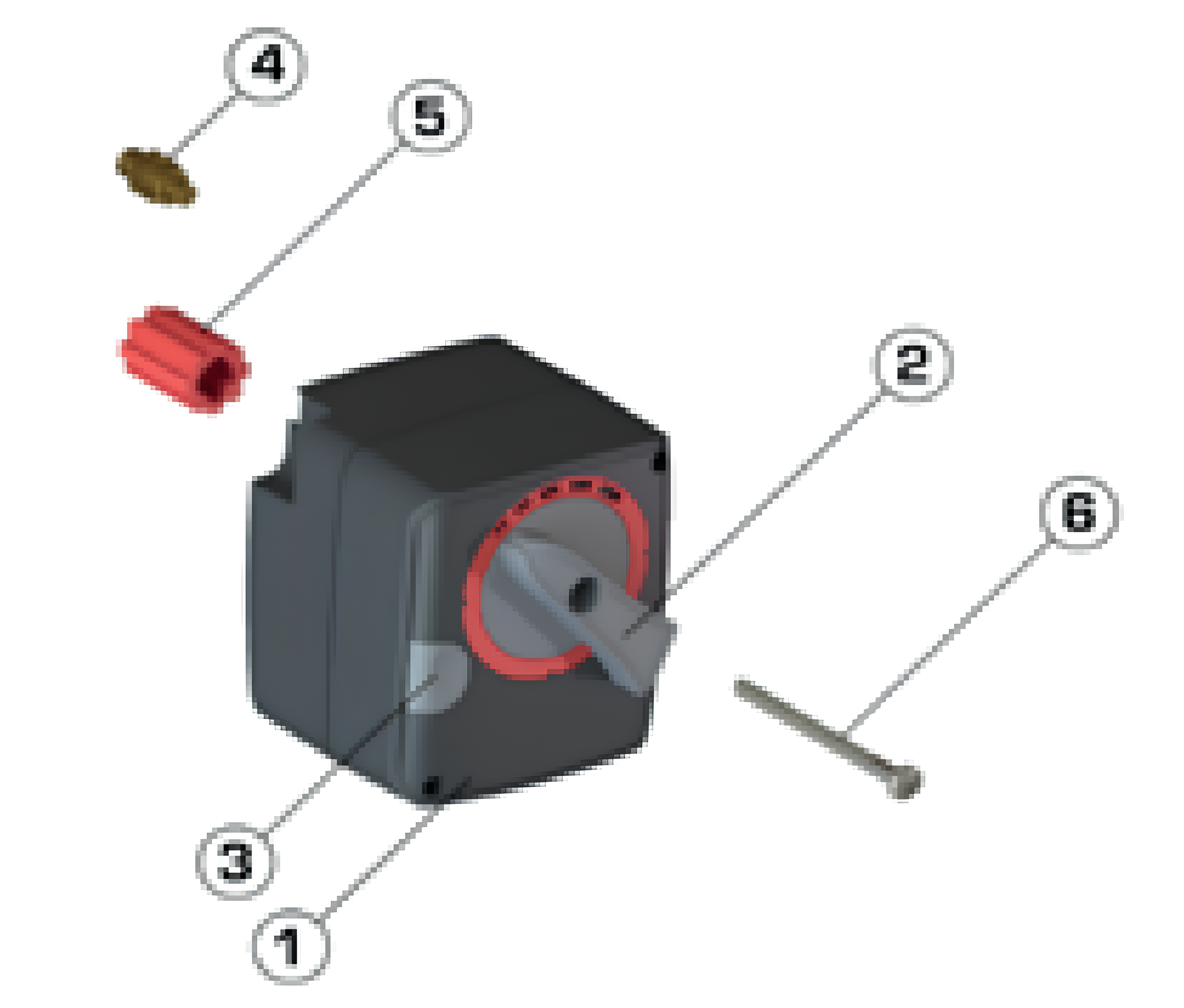

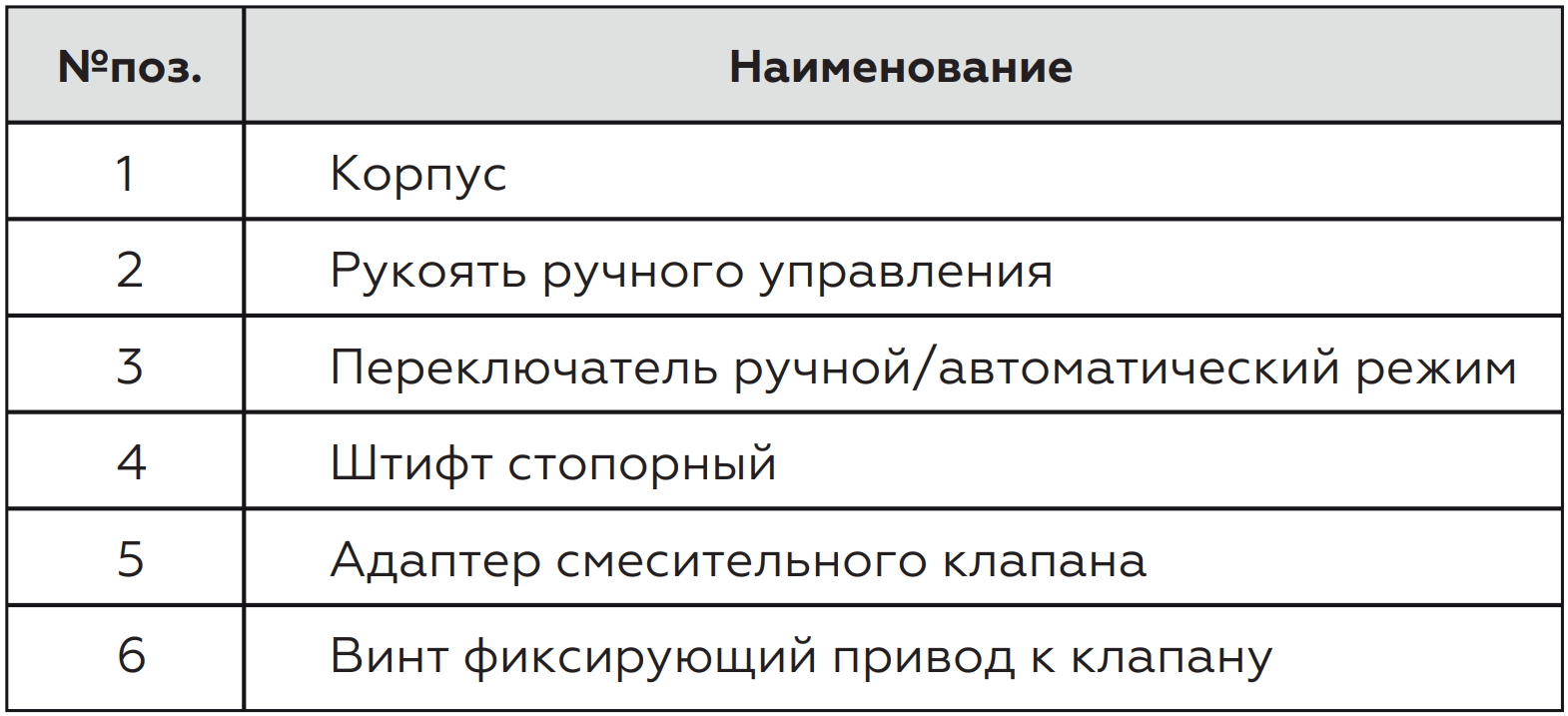

УСТРОЙСТВО

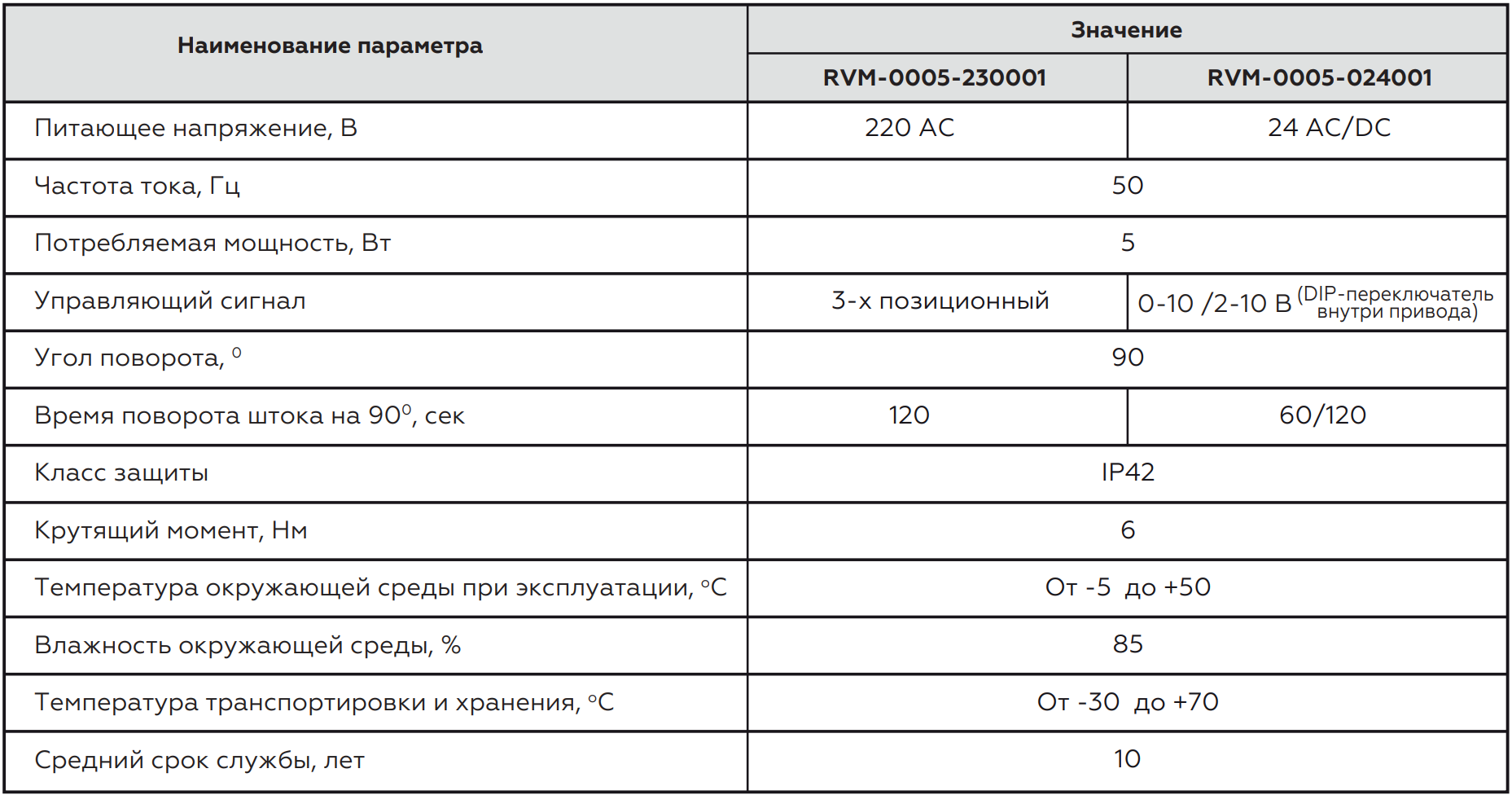

Технические характеристики

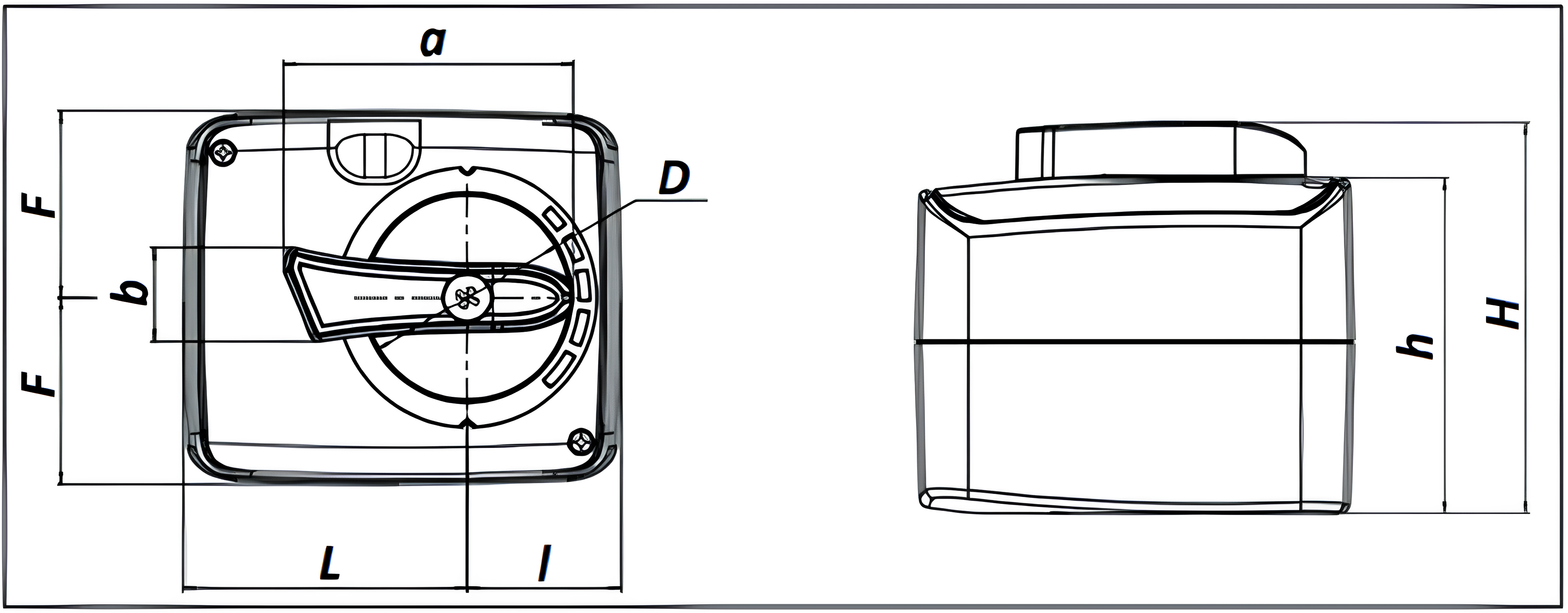

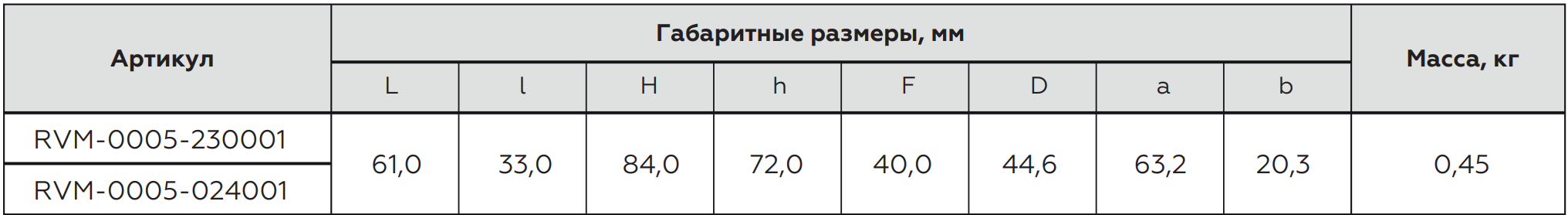

Габариты

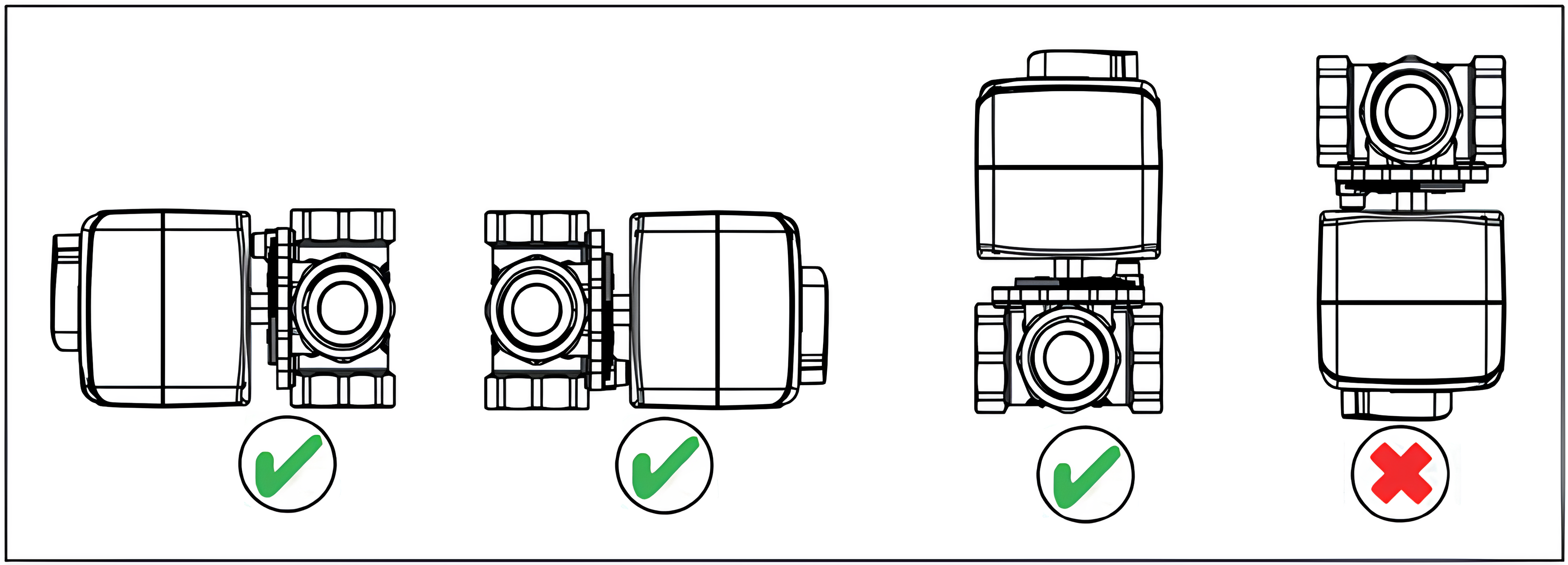

Электропривод может быть размещен в любом положении, за исключением клапана снизу.

Для установки электропривода выполните следующие действия:

1. Снимите ручку клапана, если она на нем установлена;

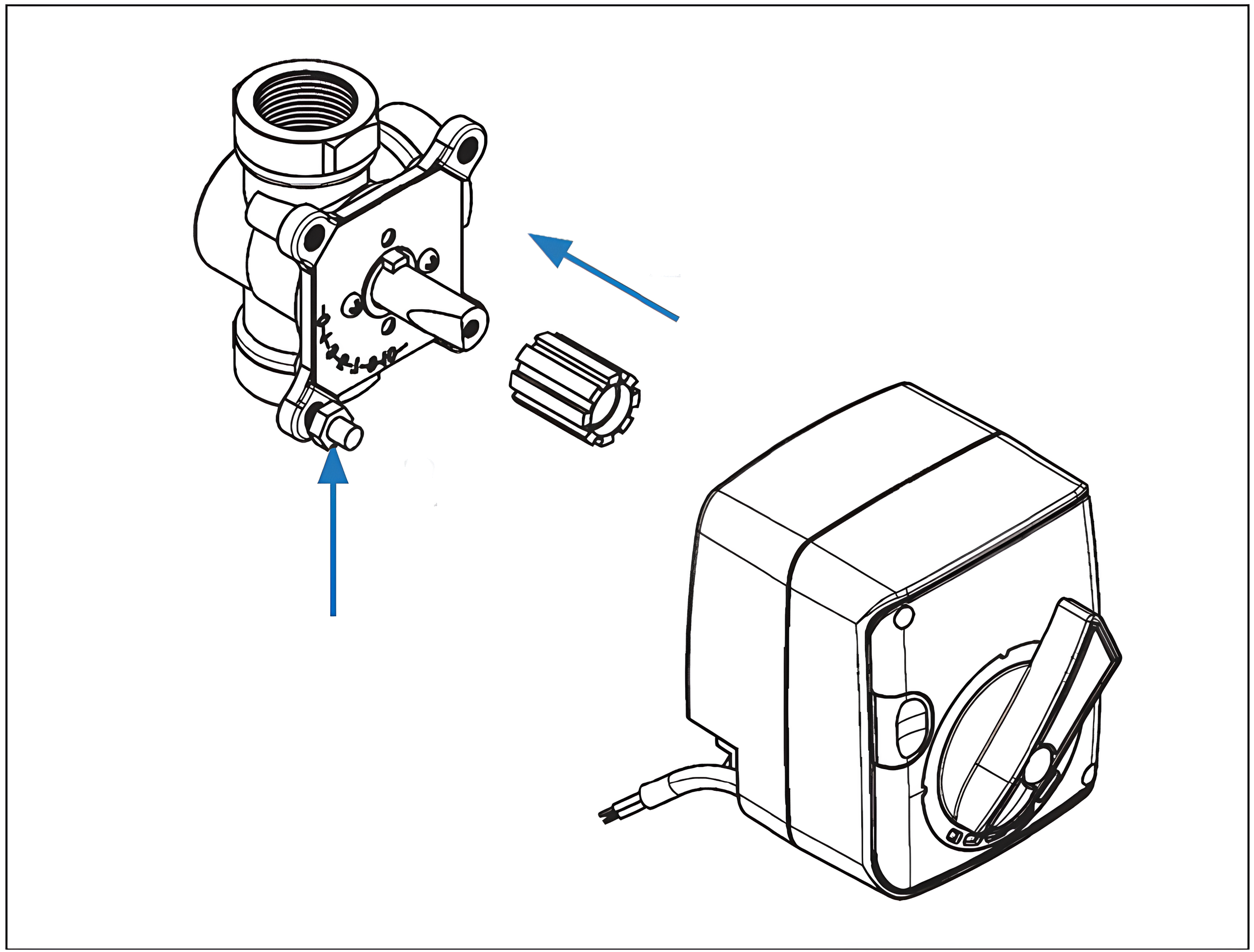

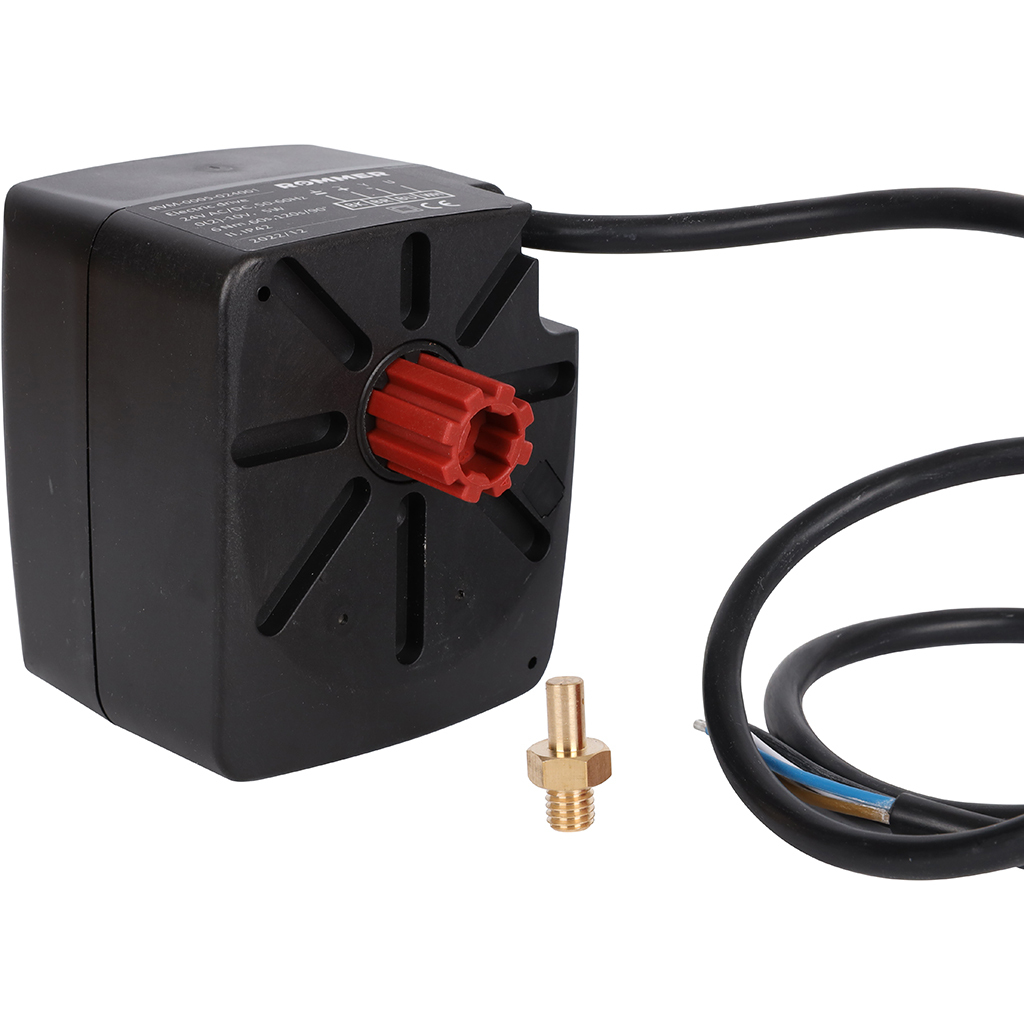

2. Установите на шток клапана адаптер, как показано на рисунке, и прикрутите стопорный штифт на клапане;

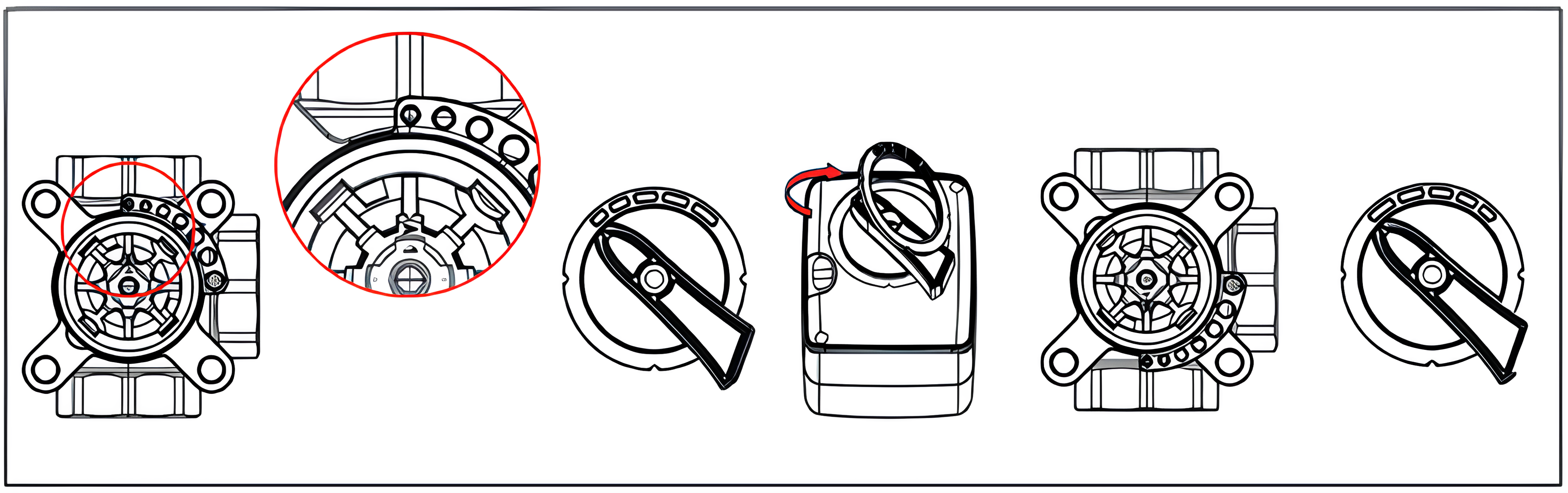

3. Установите привод на корпус клапана, выровняв вал с адаптером, а также стопорный штифт с прорезью на задней части привода. Убедитесь, что положение клапана и положение привода совпадают. Перевернув кольцо и переустановив привод, можно адаптировать его к различным способам использования каналов клапана (т.е. сменить патрубок входа горячей воды у 3 ходового клапана справа или слева)

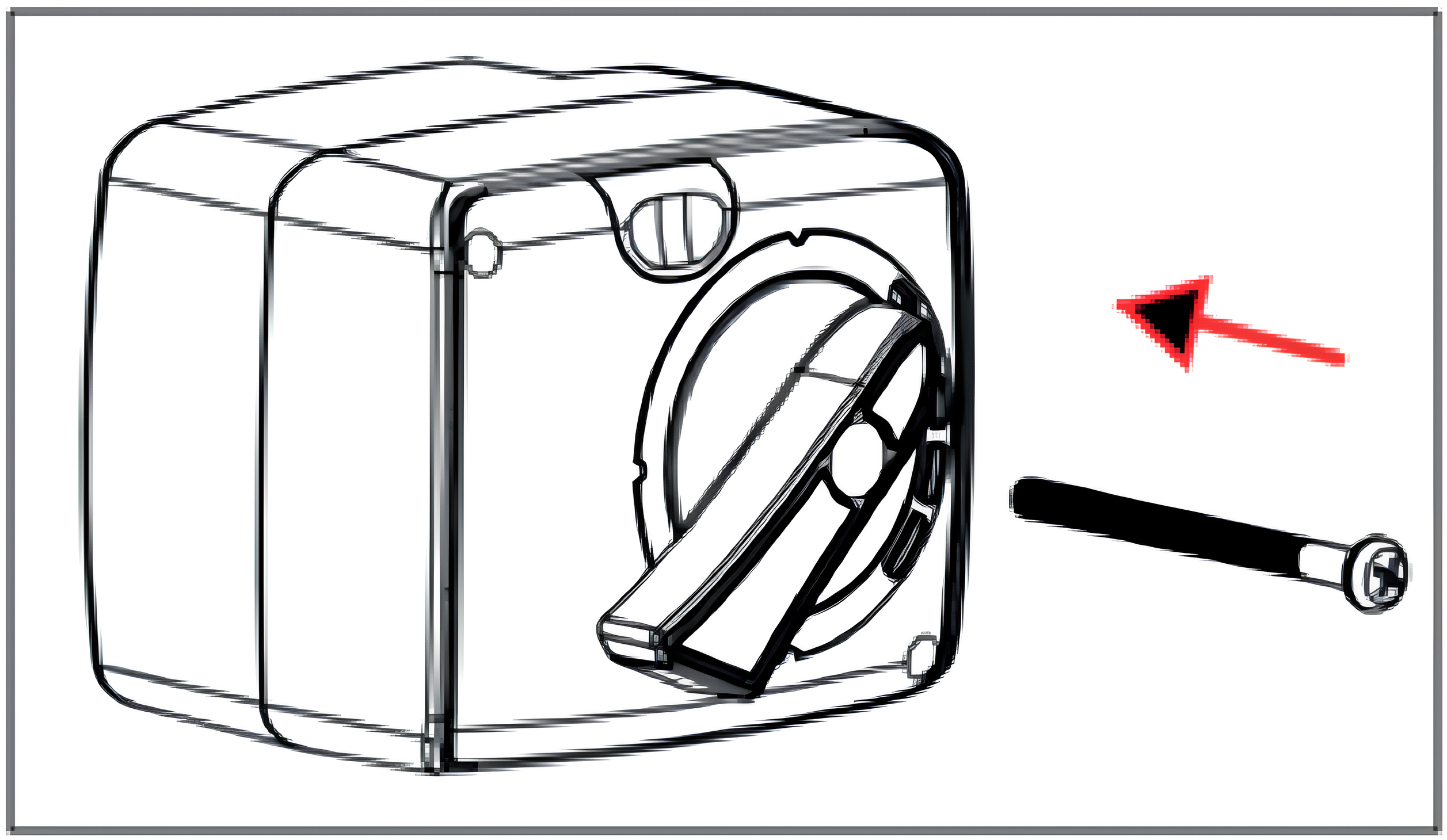

4. Зафиксируйте привод через ручку на клапане при помощи болта M5x65 (входит в комплект поставки) с крутящим моментом 1-2 Нм. Не допускается эксплуатировать привод с ослабленным винтом крепления привода к смесительному клапану

При необходимости, можно перейти из автоматического в ручной режим работы, для этого необходимо:

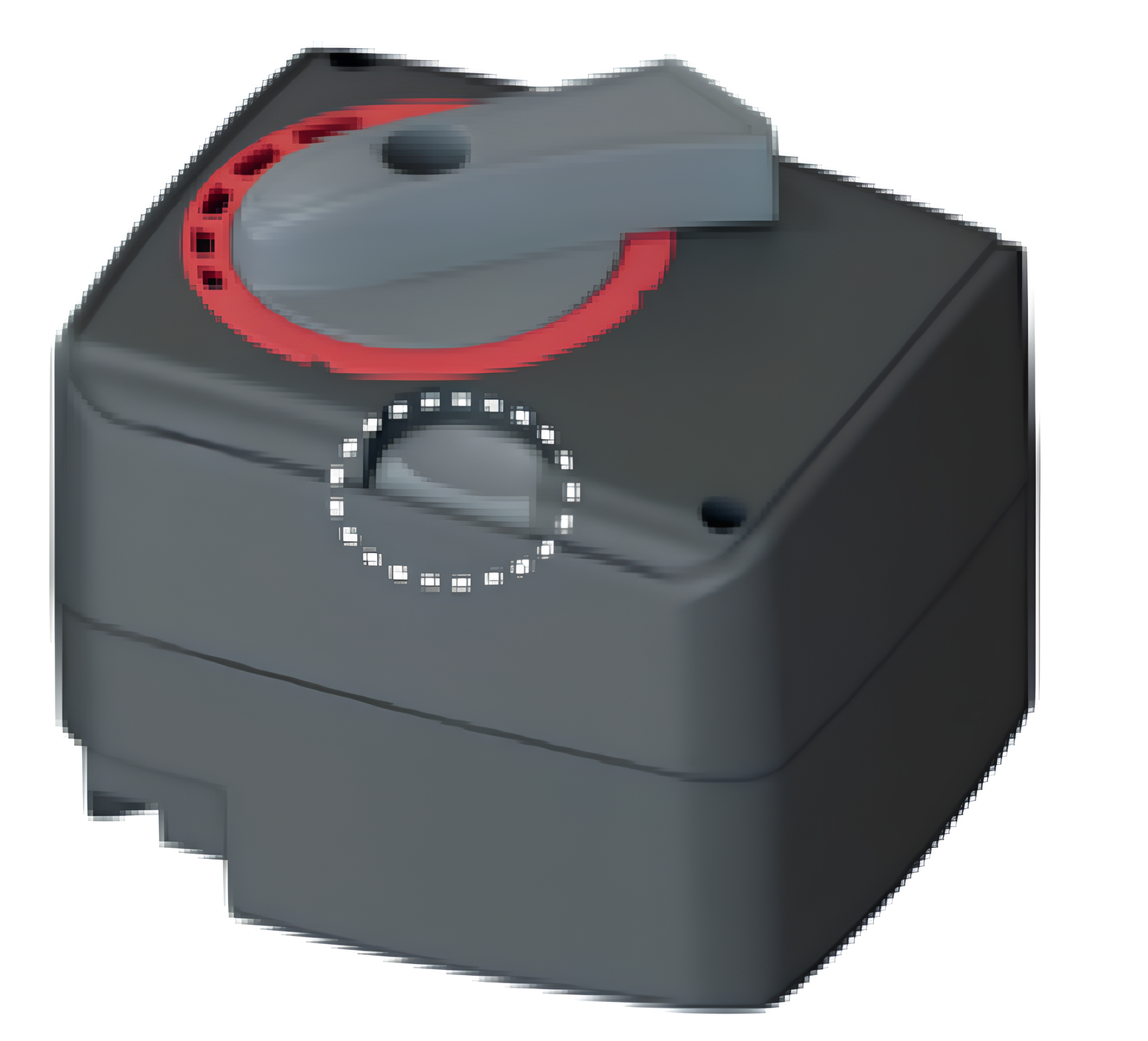

1. Нажать на кнопку для переключения в ручной режим (кнопка должна зафиксироваться в нижнем положении) ручка разблокируется для ручного управления;
2. Нажать на кнопку повторно (кнопка вернется в исходное положение), привод будет переключен в автоматический режим.
