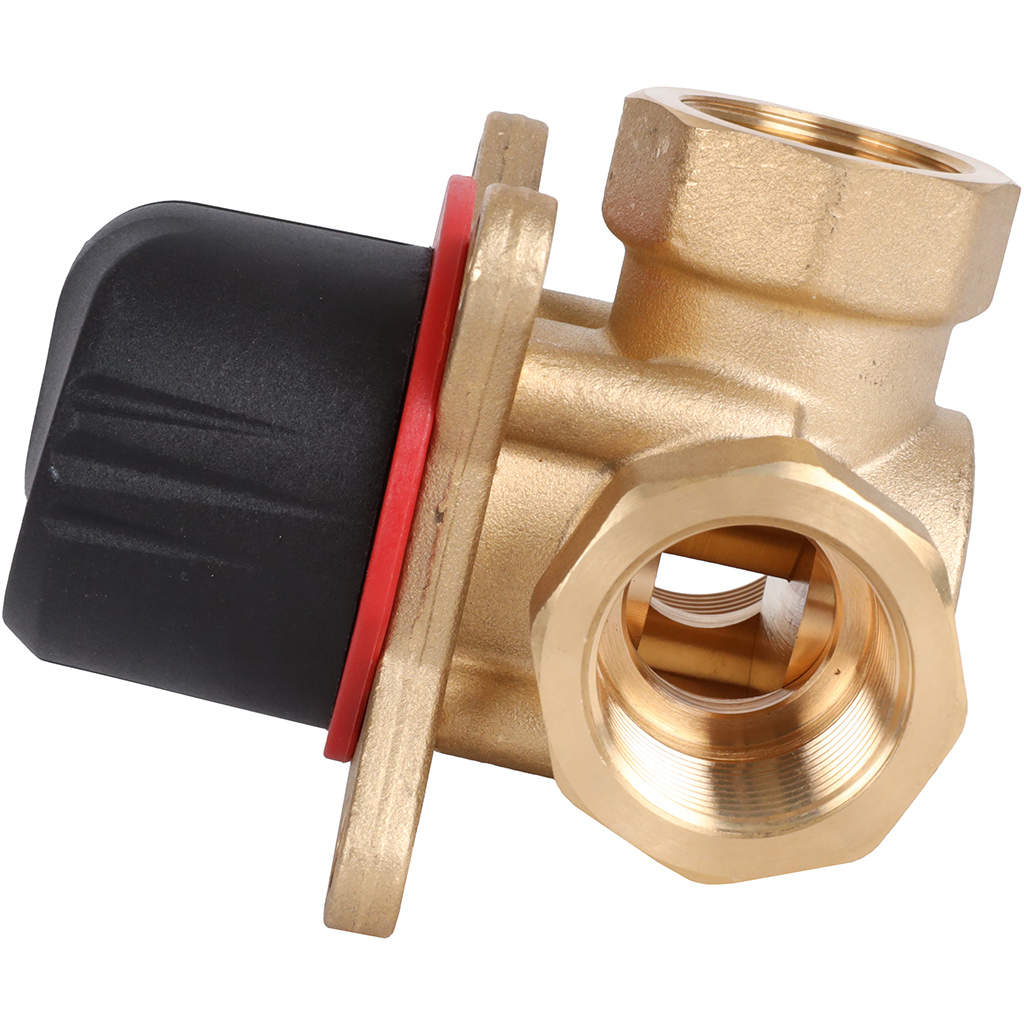

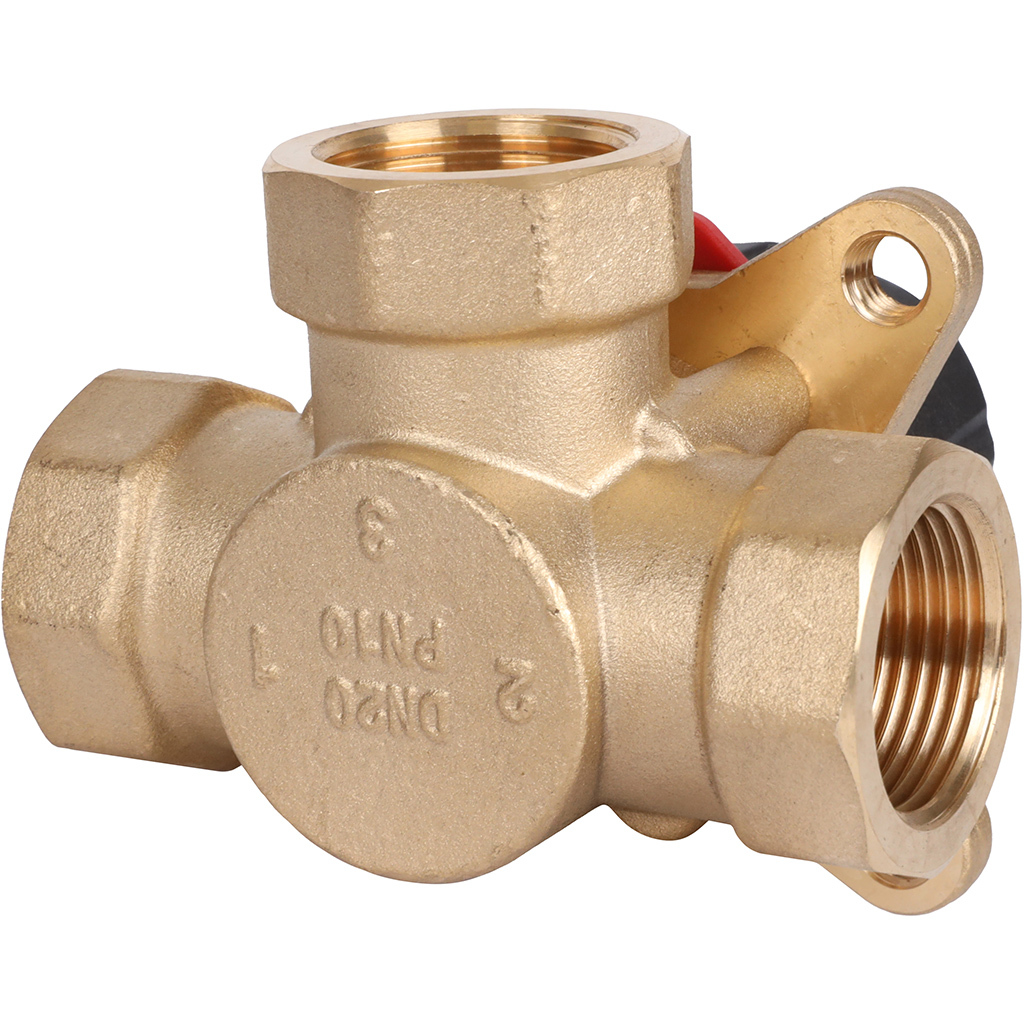

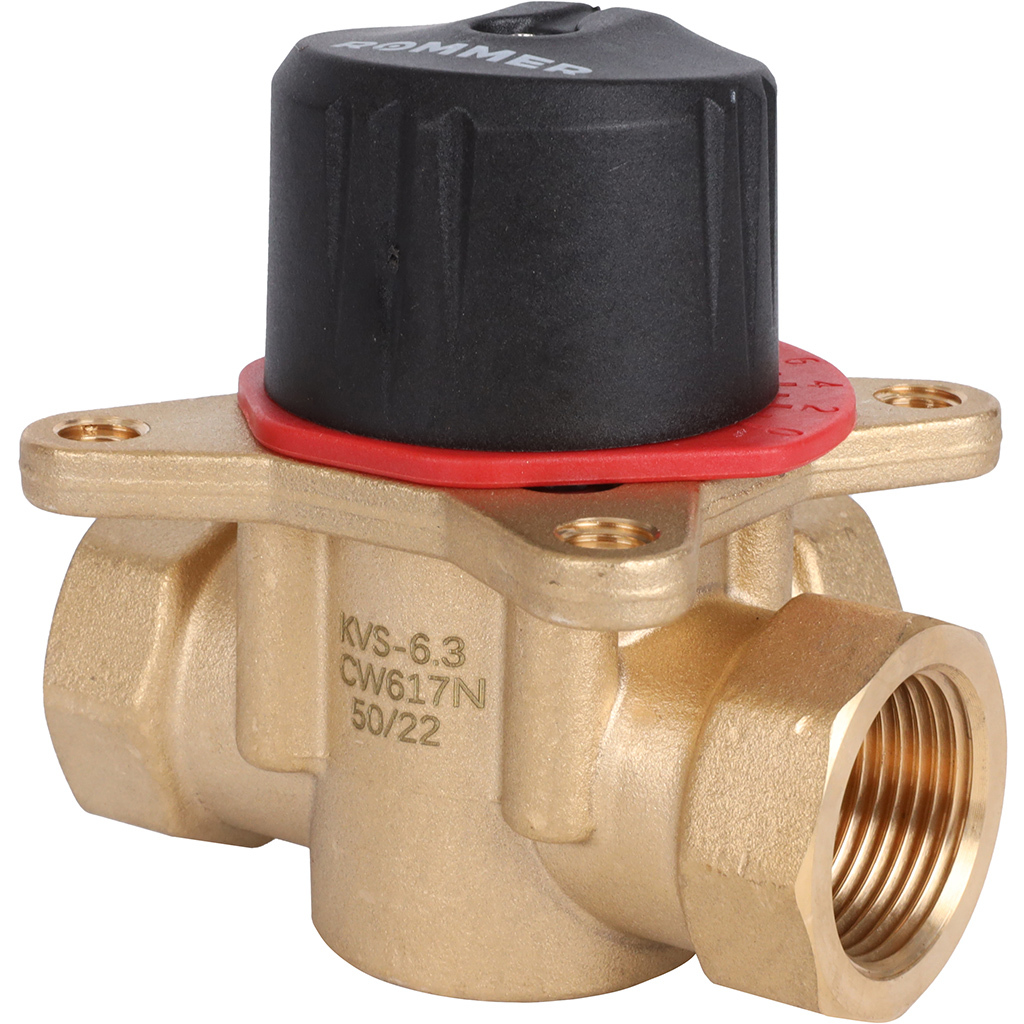

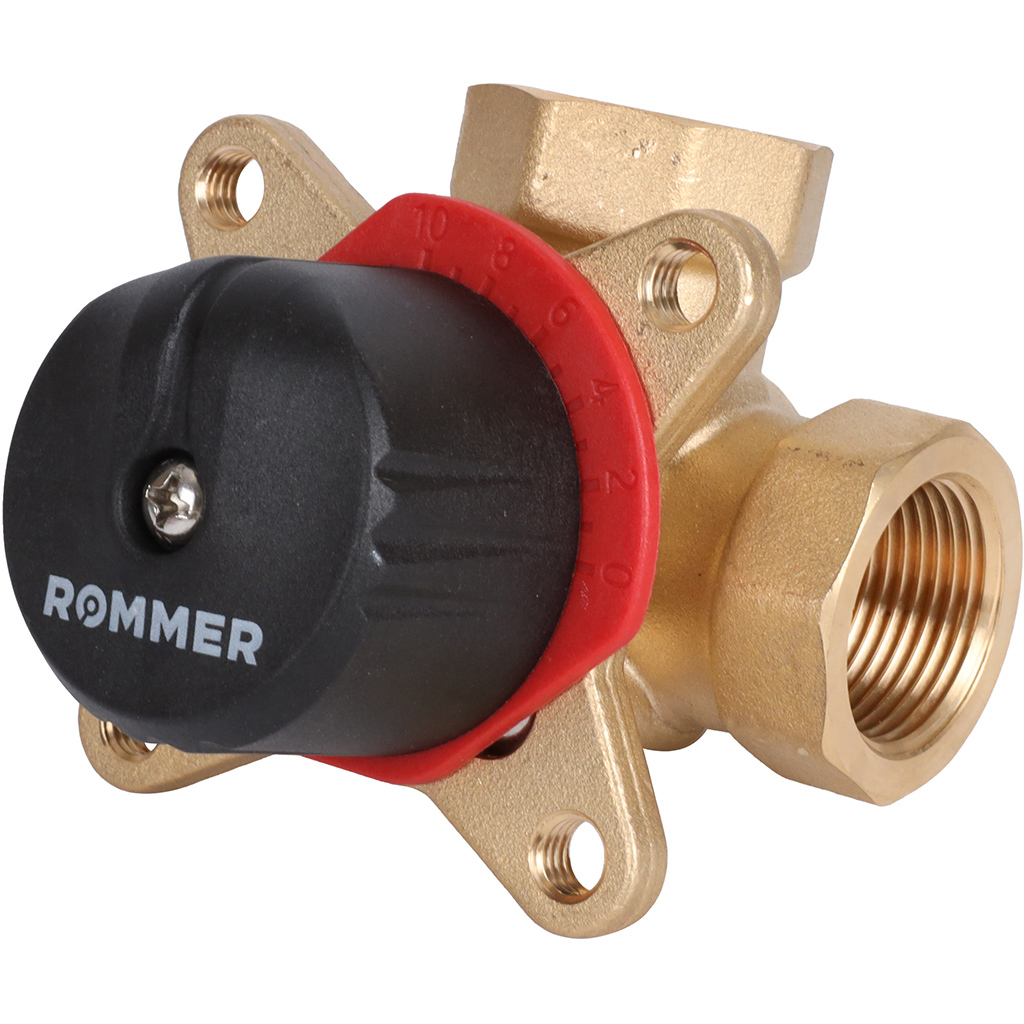

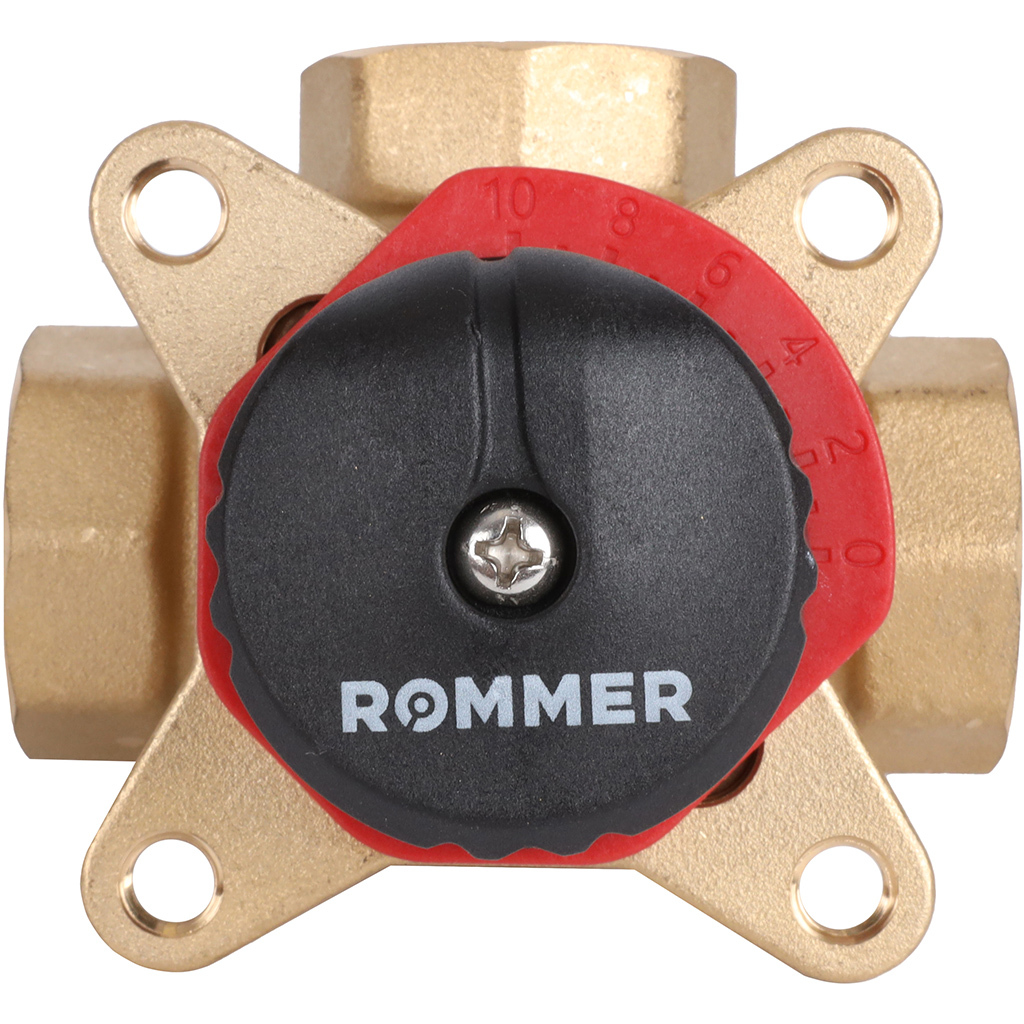

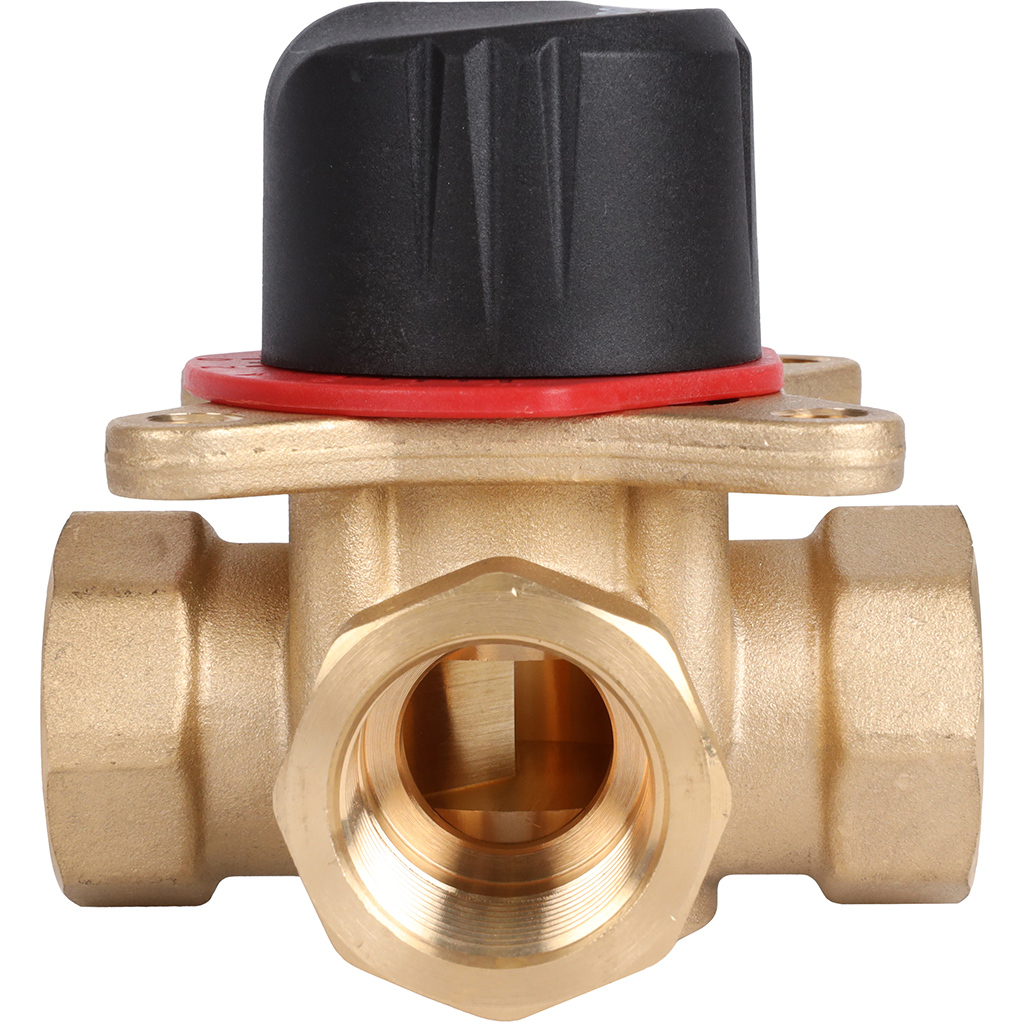

Клапан имеет поворотный золотник, который позволяет разделять или смешивать поток регулируемой среды (например, горячую и холодную воду) для достижения желаемой температуры. Клапаном можно управлять с помощью рукоятки, входящей в его комплект, или электрическими приводами ROMMER .
УСТРОЙСТВО
ПРИМЕР ИСПОЛЬЗОВАНИЯ КЛАПАНОВ ДЛЯ СЛИЯНИЯ ПОТОКОВ
На рисунке проиллюстрированы все возможные способы использования клапанов для слияния потоков. Обратите внимание на расположение механической системы блокировки (цифра - 3) и пластины с градуированной шкалой, а также на нумерацию выходов.
ПРИМЕР ИСПОЛЬЗОВАНИЯ КЛАПАНОВ ДЛЯ РАЗДЕЛЕНИЯ ПОТОКОВ
На рисунке ниже проиллюстрирован возможный способ использования клапанов для разделения потоков.
Габариты
Клапаны следует располагать в доступных для обслуживания местах.
Клапан может быть размещен в любом положении, за исключением положения приводом вниз.
Установка электропривода на смесительный клапан
Для установки электропривода на клапан выполните следующие действия:
- Снимите рукоятку клапана.
- Установите на шток клапана адаптер и вкрутите стопорный штифт на клапане (входят в комплект поставки к приводу), как показано на рисунке ниже.
- Установите привод на клапан, выровняв вал с адаптером, а также стопорный штифт с прорезью на задней части привода. Убедитесь, что положение клапана и положение привода совпадают. Перевернув кольцо и переустановив привод, можно адаптировать его к различным способам использования каналов клапана (т.е. сменить патрубок входа горячей воды у 3-ходового клапана справа или слева).
- Зафиксируйте привод на клапане при помощи винта M5x65 (входит в комплект поставки). Не допускается эксплуатация привода с ослабленным винтом крепления привода к смесительному клапану.
