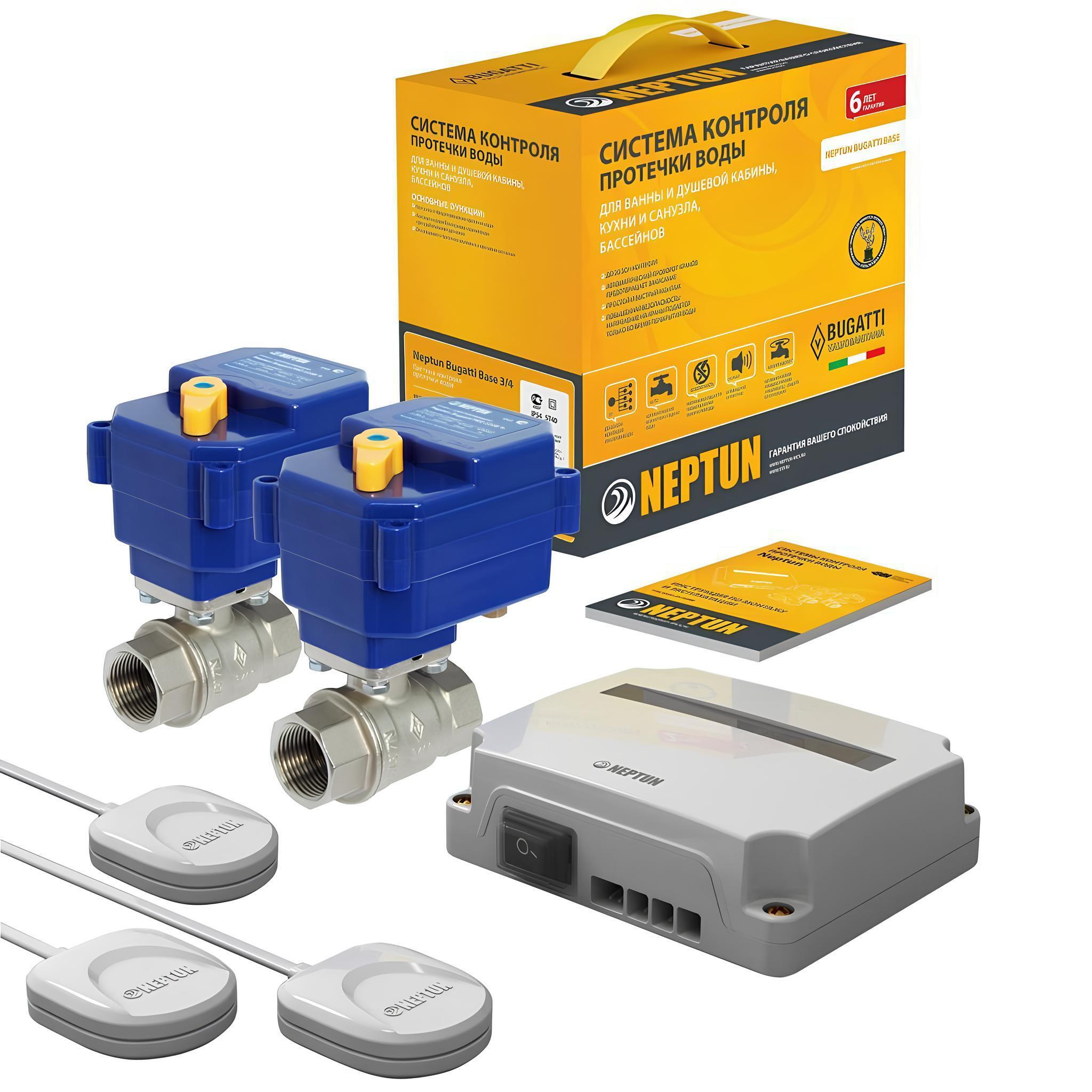

Модуль управления Neptun Base (далее по тексту - модуль управления) предназначен для обработки сигналов, получаемых от датчиков контроля протечки воды и выдачи управляющего сигнала на исполнительное устройство (кран шаровой с электроприводом), который осуществляет блокировку подачи воды, также модуль управления подает световой и звуковой сигналы об аварии.
На нижней части модуля управления Neptun Base расположен переключатель «Сеть». На лицевой стороне расположены светодиоды «Питание»
и «Авария» ⚠. Переключатель «Сеть» предназначен для включения/ выключения питания модуля управления.
Светодиод «Питание» горит зелёным цветом когда система включена
Светодиод «Авария» включается красным в том случае, когда система фиксирует протечку воды.
Модуль управления Neptun Base имеет следующие функции:
- автоматический проворот подключенных шаровых кранов с электроприводом 2 раза в месяц, что исключает закисание кранов.
- автоматическое отключение питания с шаровых кранов с электроприводом через 120 сек после срабатывания - напряжение на краны подается только во время перекрытия кранов.
Рекомендации по установке
Перед началом установки составьте схему размещения всех компонентов системы. Важно убедиться, что при выбранной схеме установки Вам хватит рекомендованной длины соединительных проводов. На рис. 2 представлен возможный план размещения системы в стандартной квартире многоэтажного дома.
Монтаж и установка
Обесточьте проводку перед подключением модуля управления или его отключением для проверки или замены.
Электрические соединения и подключение модуля управления к сети должен выполнять квалифицированный электрик.
На неисправности прибора (модуля управления Neptun Base), возникшие вследствие его неправильного подключения, гарантия производителя не распространяется.
Модуль управления Neptun Base рекомендуется устанавливать в месте удобном для обслуживания и оповещения хозяев в случае протечки воды.
Напряжение питания на модуль управления должно быть подано из силового шкафа и обязательно через УЗО (30 мА). К модулю управления Neptun Base подвести фазу и ноль согласно схеме подключения.
Для подключения двух и более датчиков контроля протечки воды и трех и более кранов шаровых с электроприводом применять параллельную схему включения, используя внешние соединители.
Установка модуля управления Neptun Base:
- Снимите лицевую крышку прибора, открутив винты;
- Выполните соединение проводов в соответствии со схемой
подключения, в зависимости от того, какие краны с электроприводом вы используете (рис. 3) - Закрепите заднюю стенку прибора на ровной поверхности, например
на стене, при помощи двух саморезов 3,0×25 мм. - Установите лицевую крышку.
Эксплуатация
Включение модуля управления Neptun Base производится нажатием кнопки, расположенной на нижней части корпуса модуля. При включении модуля на лицевой панели загорается зеленый светодиод.
Если произошла протечка воды и сработал хотя бы один из датчиков, то:
- на модуле управления загорится красный светодиод;
- раздастся сигнал зуммера;
- кран шаровой с электроприводом заблокирует подачу воды.
Для устранения аварийной ситуации и приведения модуля управления Neptun Base в рабочее состояние необходимо:
- перекрыть подачу воды ручными запорными устройствами (например, вводным шаровым краном);
- отключить питание модуля;
- выяснить причину возникновения аварии;
- устранить ee;
- вытереть насухо датчики протечки;
- включить питание модуля;
- открыть подачу воды ручными запорными устройствами.
