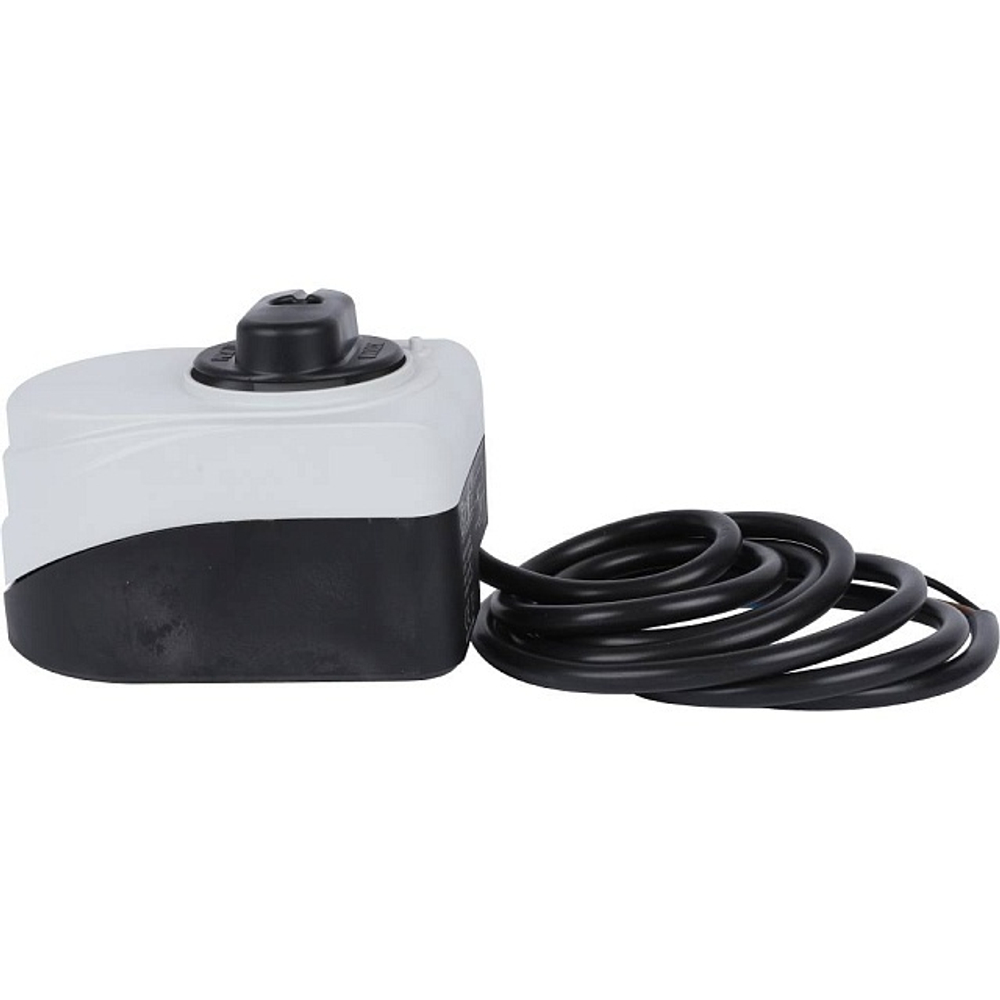

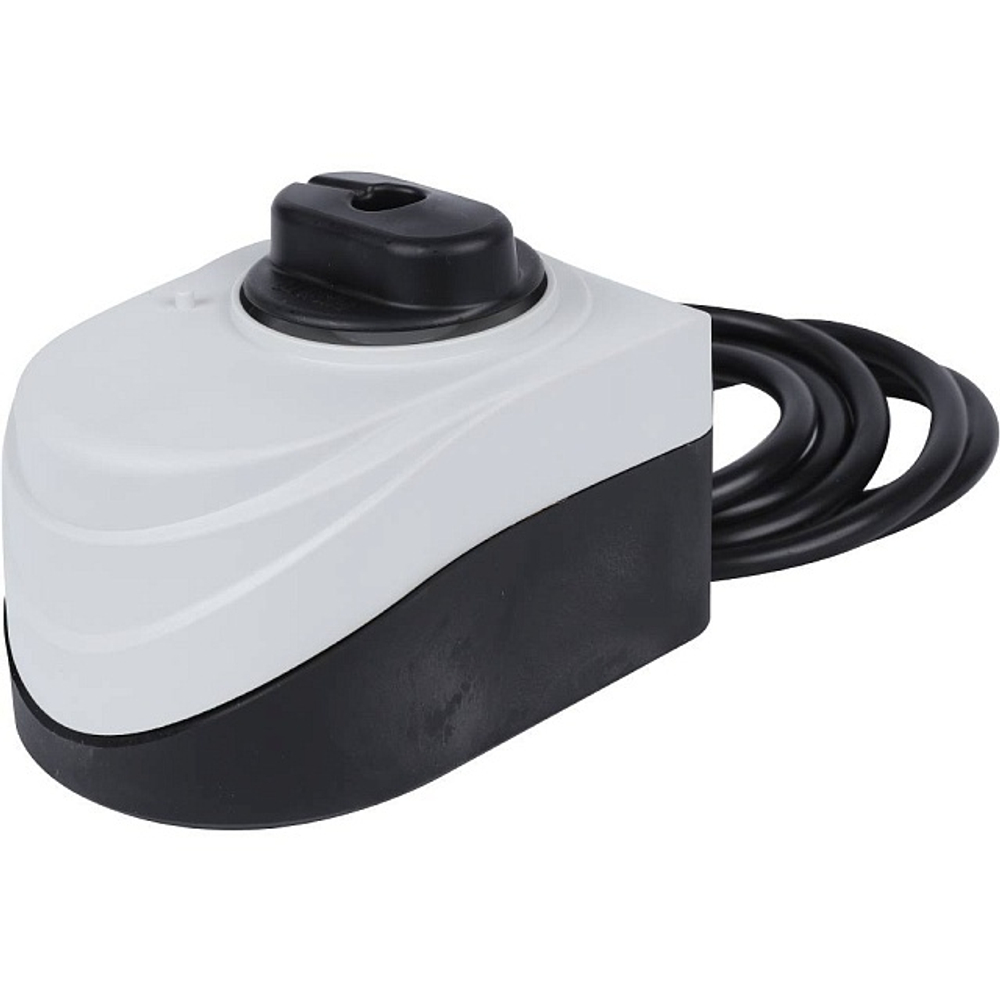

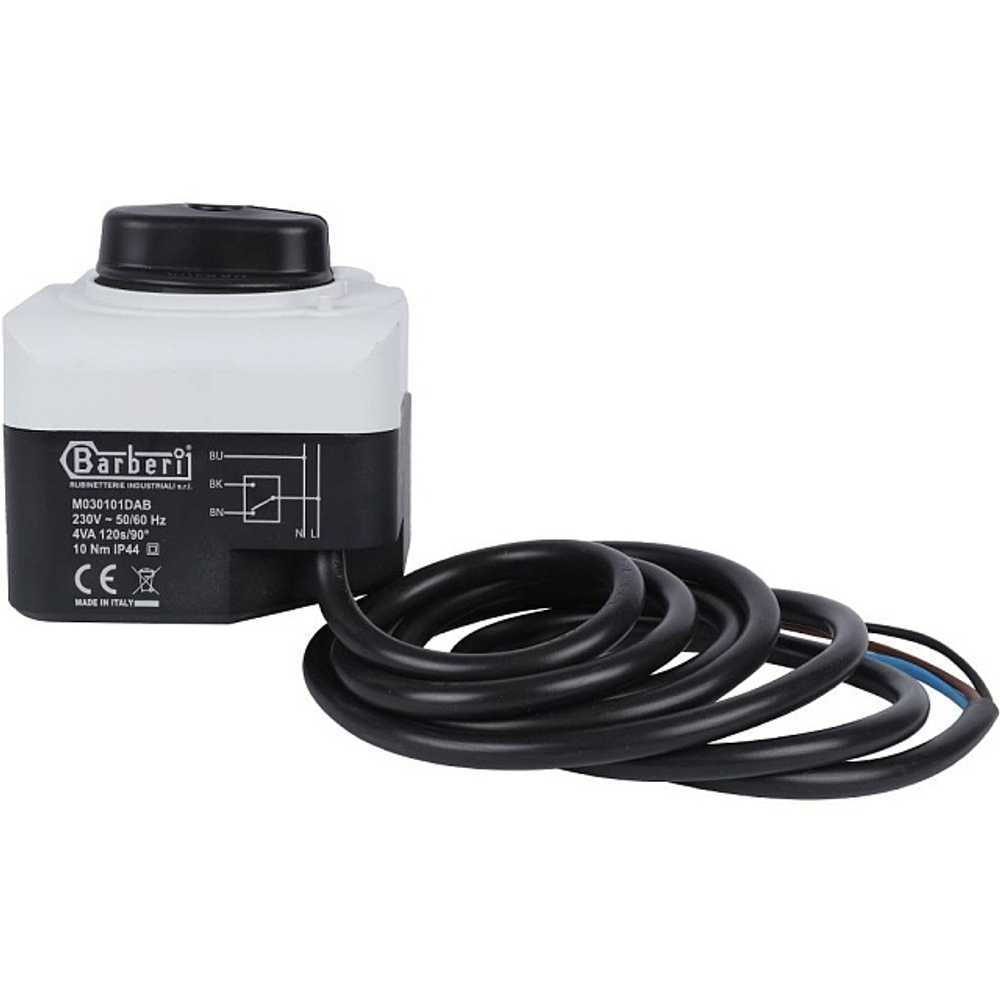

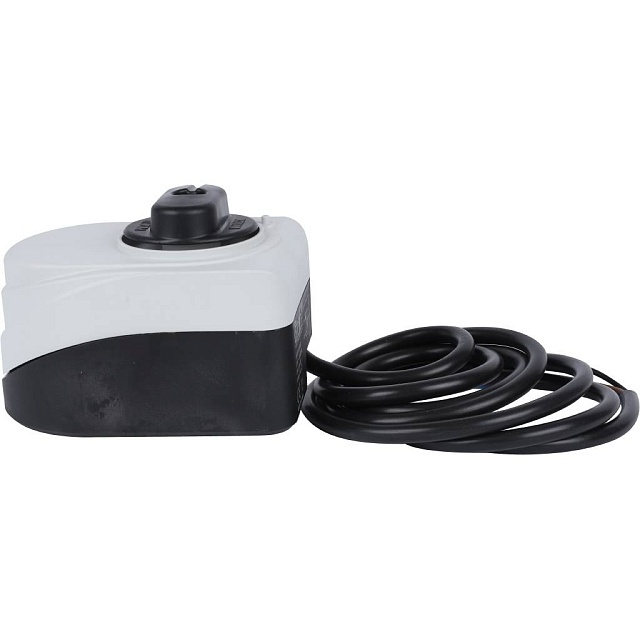

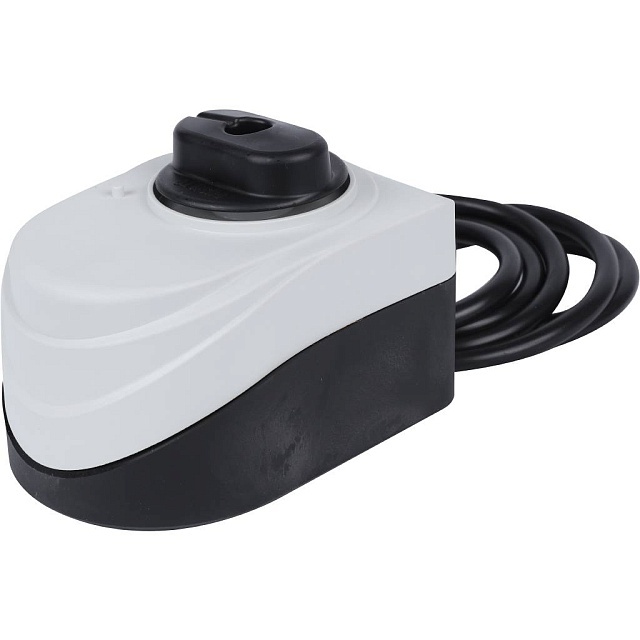

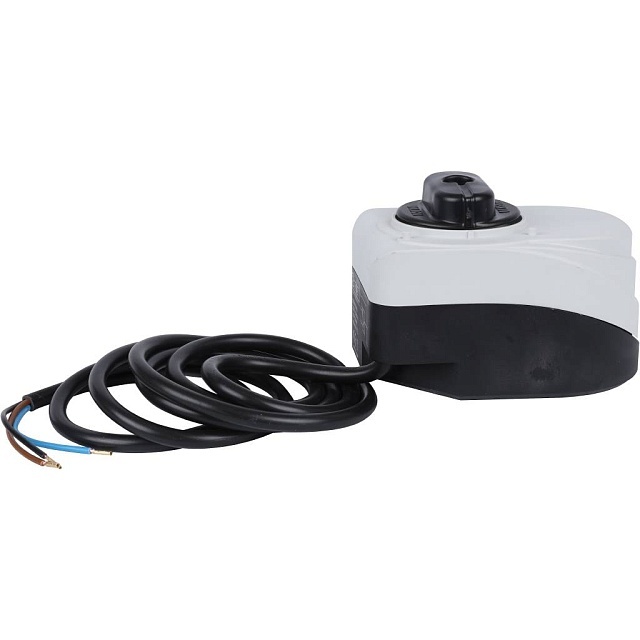

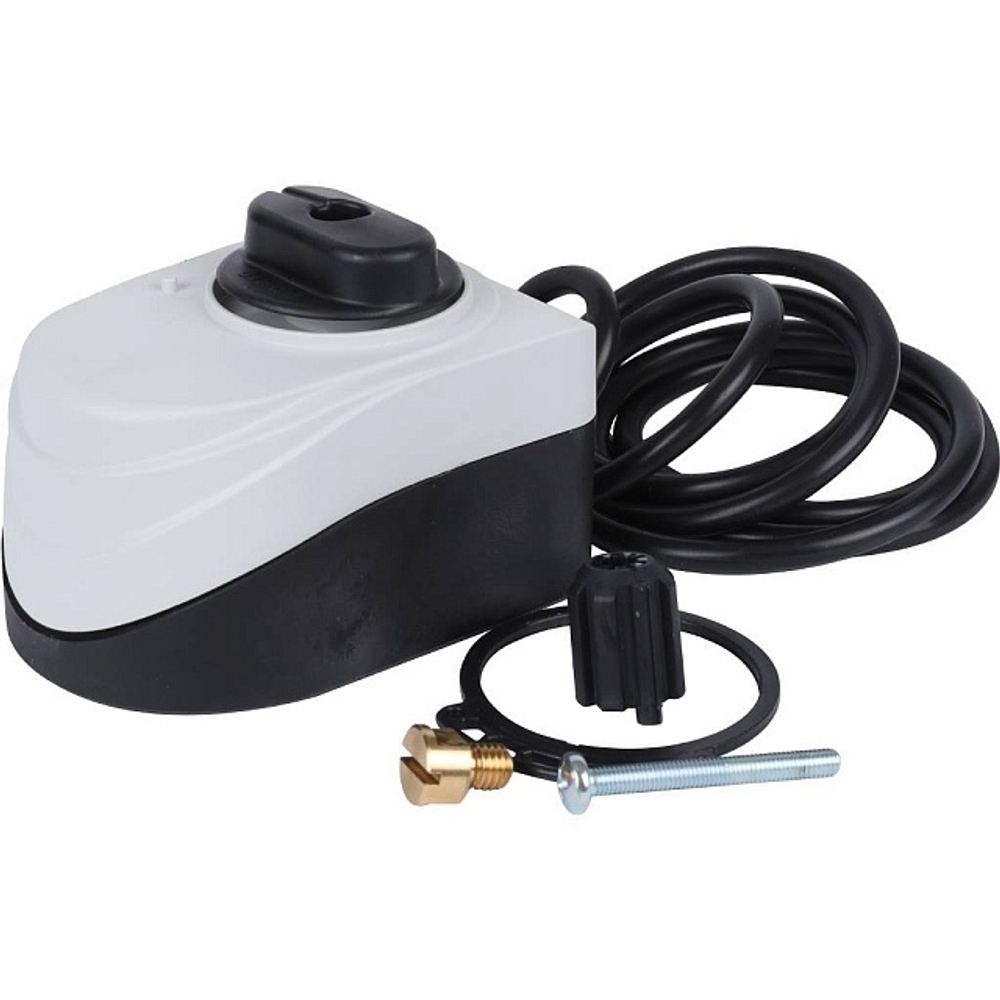

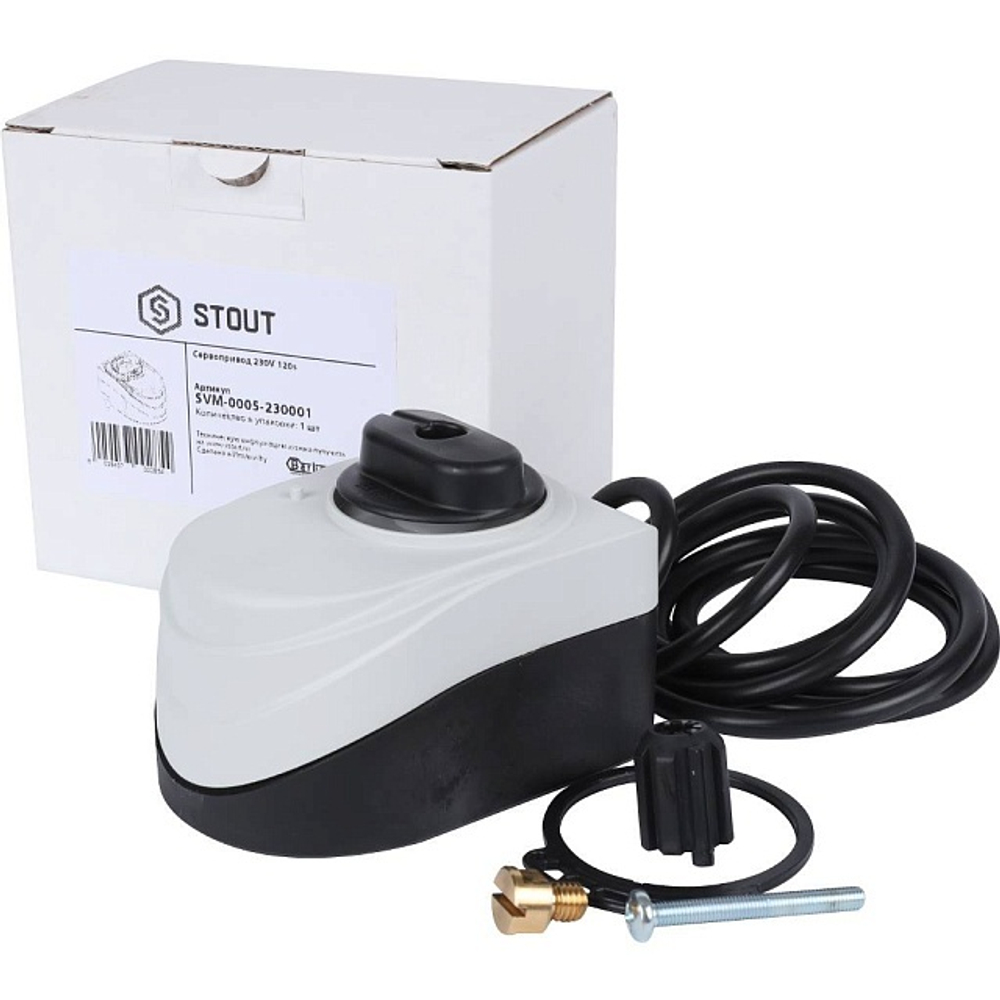

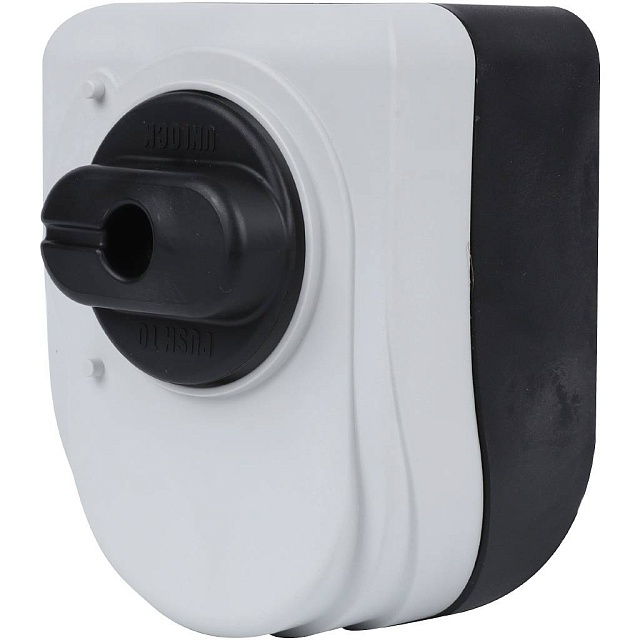

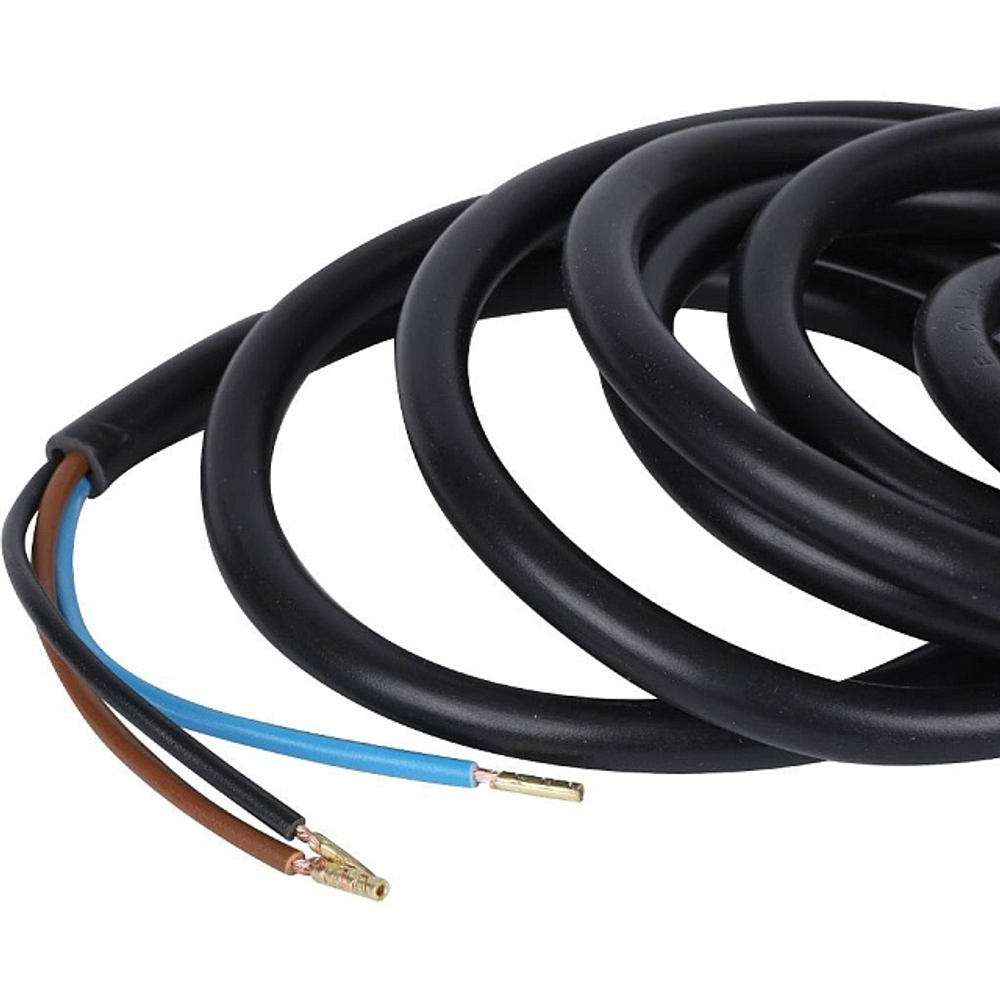

Электропривод заказывается и поставляется отдельно от регулирующего клапана. В номенклатуру STOUT входят две модификации привода: с питающим напряжением 230 В и 24 В. Управляющий сигнал – 3-х позиционный. Привод имеет медленный ход, поворачивает затвор клапана на 90° за 120 секунд, что исключает гидравлические удары в трубопроводной сети.
УСТРОЙСТВО
Технические характеристики
Габариты
Электропривод может быть размещен в любом положении, за исключением клапана снизу.
Для установки электропривода выполните следующие действия:
- Снимите ручку клапана, если она на нем установлена;
- Установите на шток клапана адаптер, как показано на рисунке, и прикрутите стопорный штифт на клапане;
- Внимание! Выставьте указатель адаптера в положение 5 (около 45 °) и убедитесь, что ручка привода находится в положении, показанном на следующем рисунке.
- Установите привод на корпус клапана, выровняв вал с адаптером, а также стопорный штифт с прорезью на задней части привода;
- Зафиксируйте электропривод винтом. Не допускается эксплуатировать привод с ослабленным винтом крепления привода к смесительному клапану.
Информационное кольцо показывает степень смешения воды через впускное отверстие. Зависимость пропускной способности клапана от размера стрелок на кольце:
- Маленькая стрелка - канал для впуска горячей воды полностью закрыт, канал для возврата в систему холодной воды полностью открыт;
- Большая стрелка - канал для впуска горячей воды полностью открыт, канал для возврата холодной воды в систему полностью закрыт.
Перевернув кольцо и переустановив привод, можно адаптировать его к различным способам использования каналов клапана (т.е. сменить впуск горячей воды у 3-ходового клапана справа или слева).
При необходимости, можно перейти из автоматического в ручной режим работы:
- Нажать на рукоять привода, как указано на рисунке;
- Удерживая рукоять нажатой, повернуть ее для установки привода и затвора клапана в необходимое положение;
- Отпустить рукоять для возврата в автоматический режим работы.
