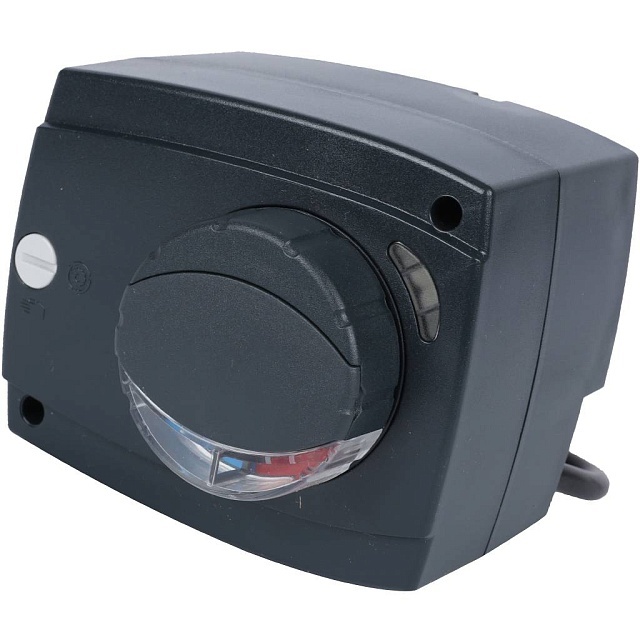

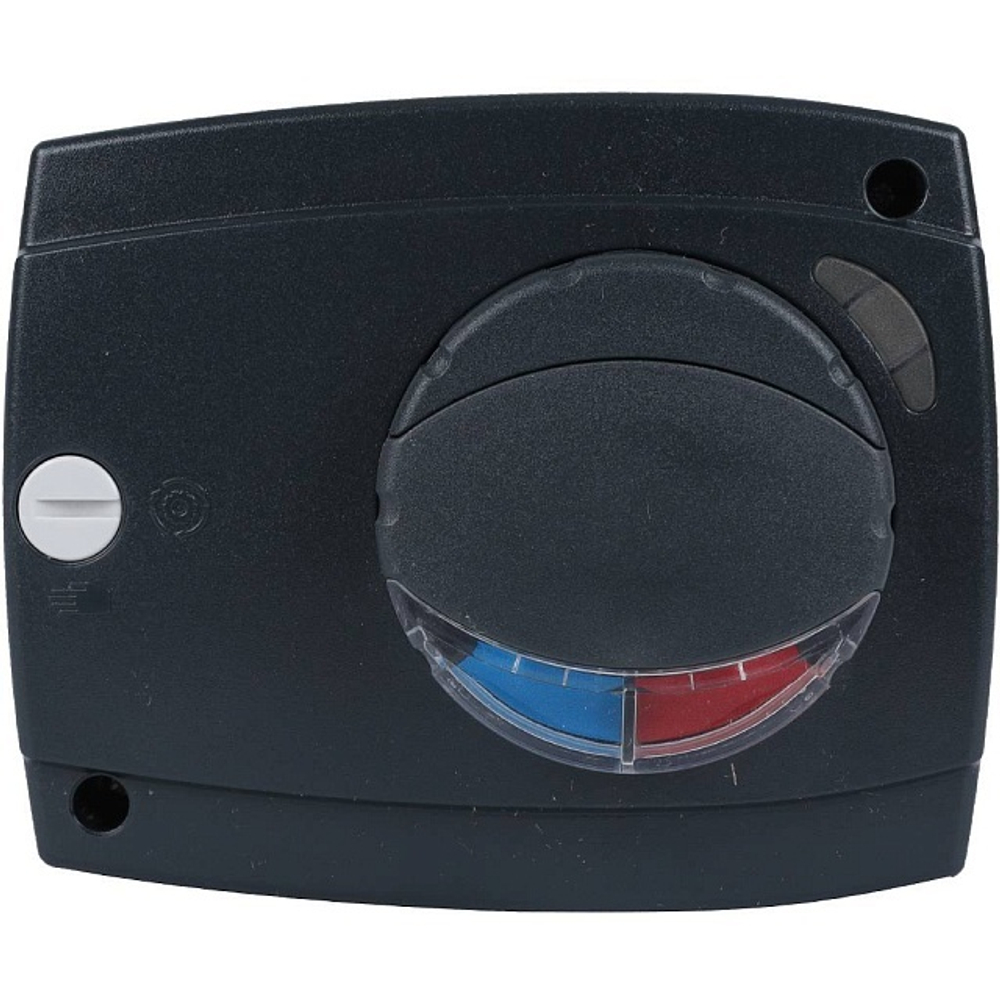

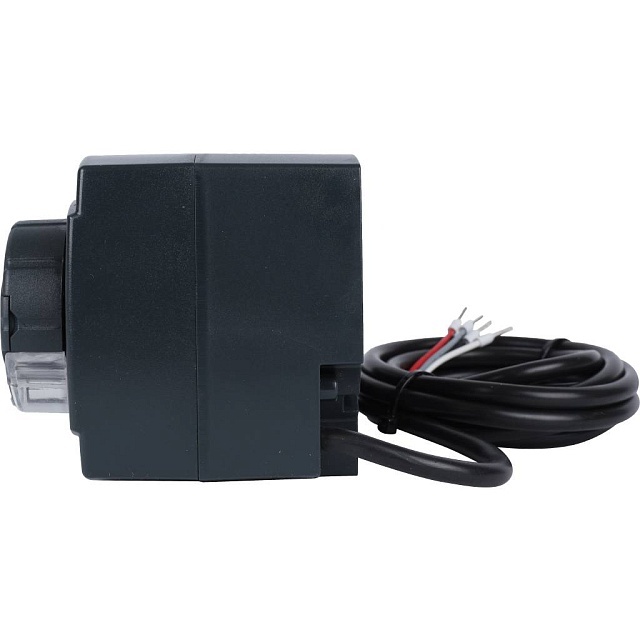

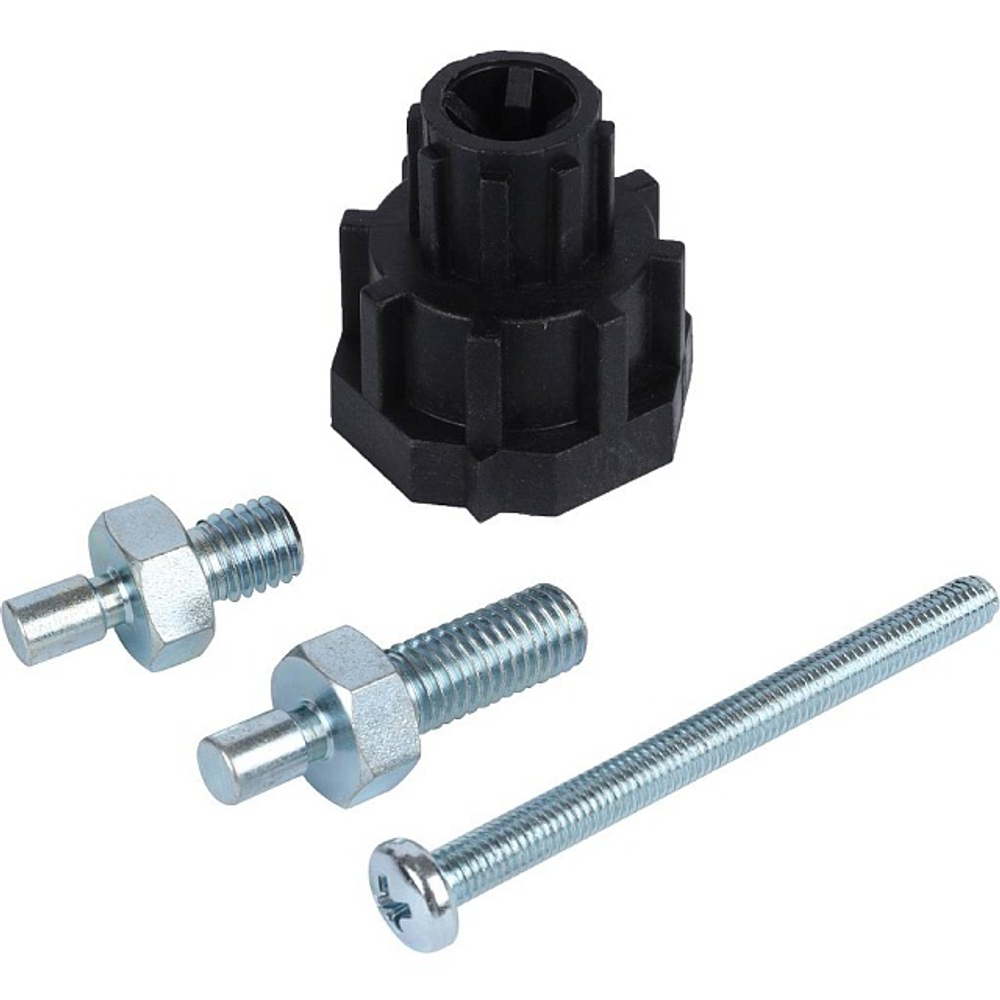

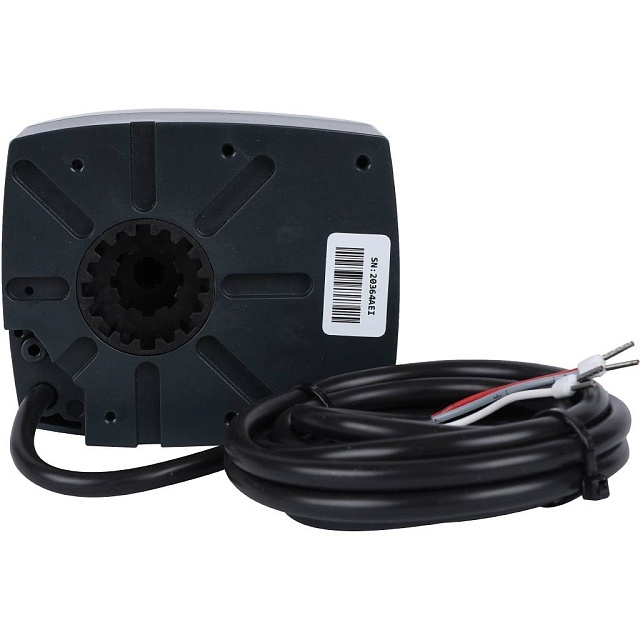

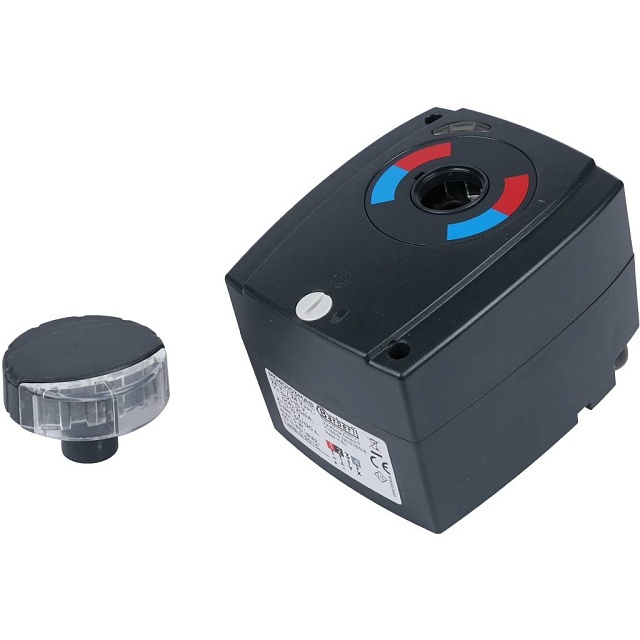

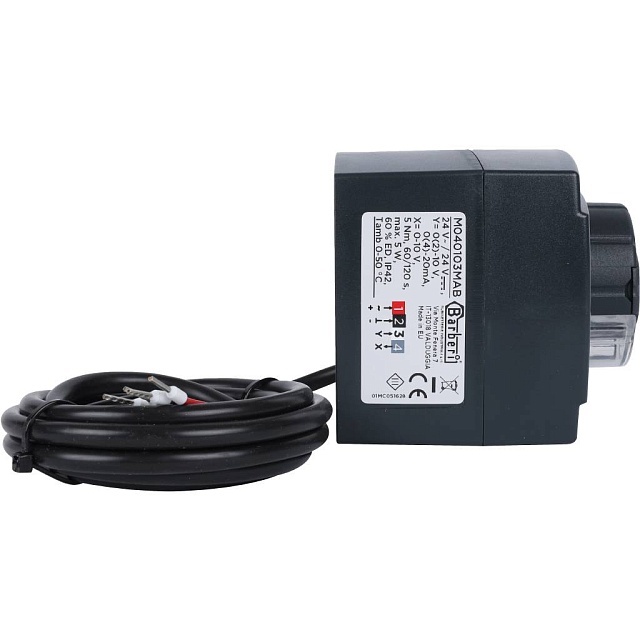

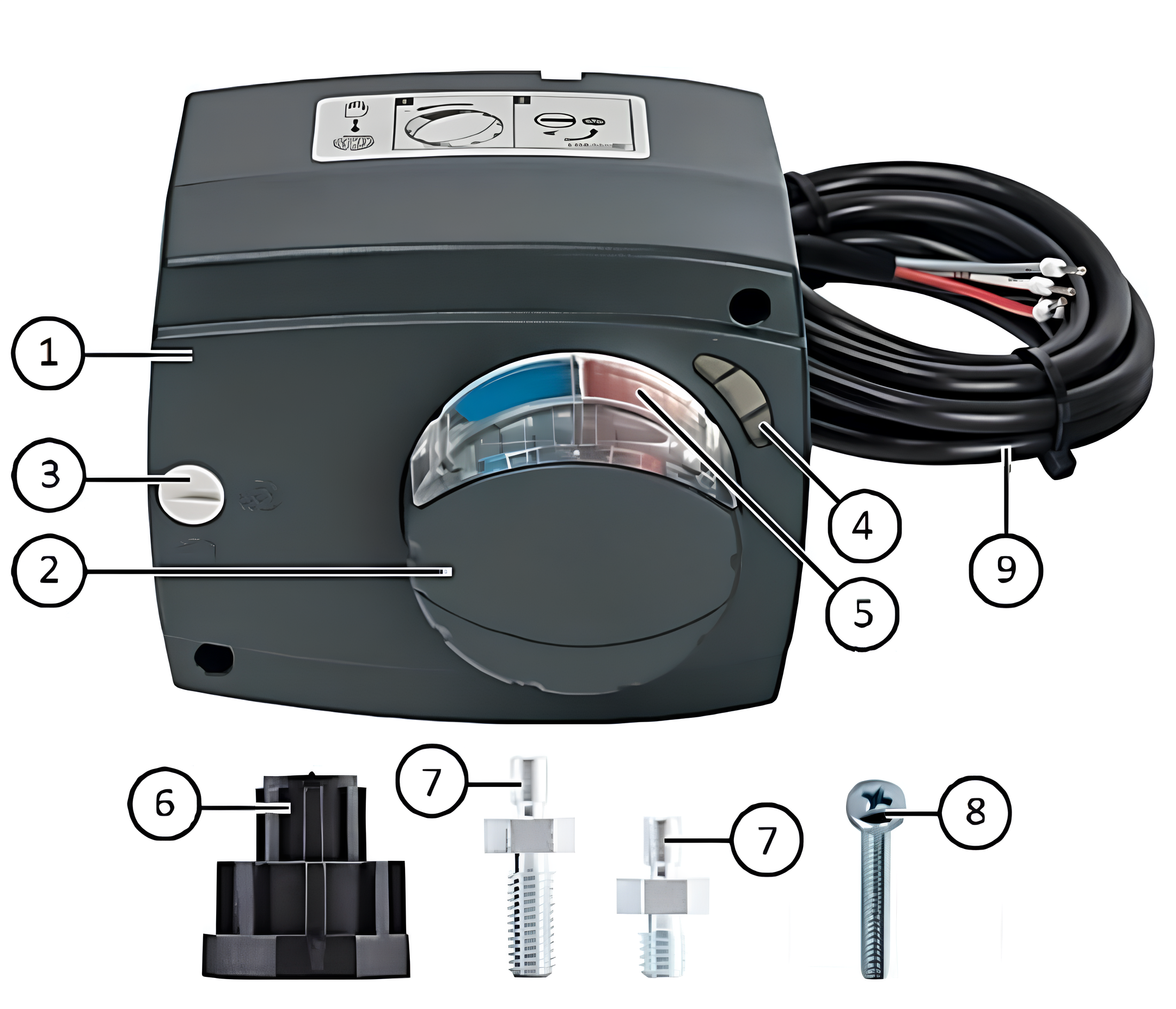

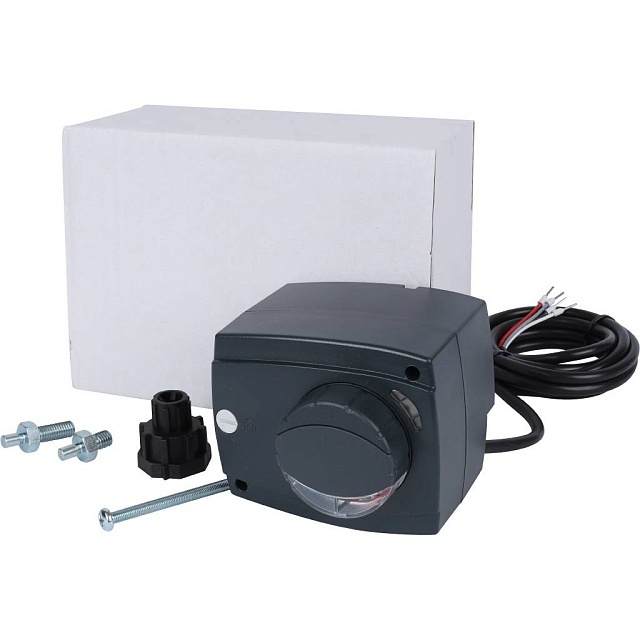

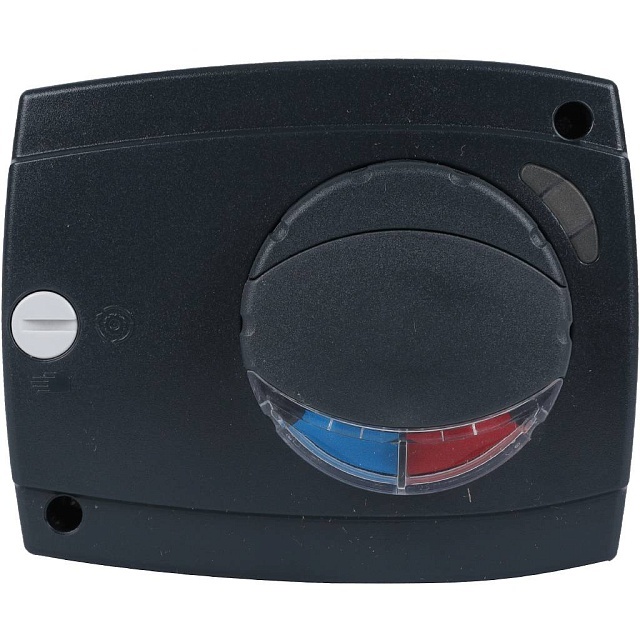

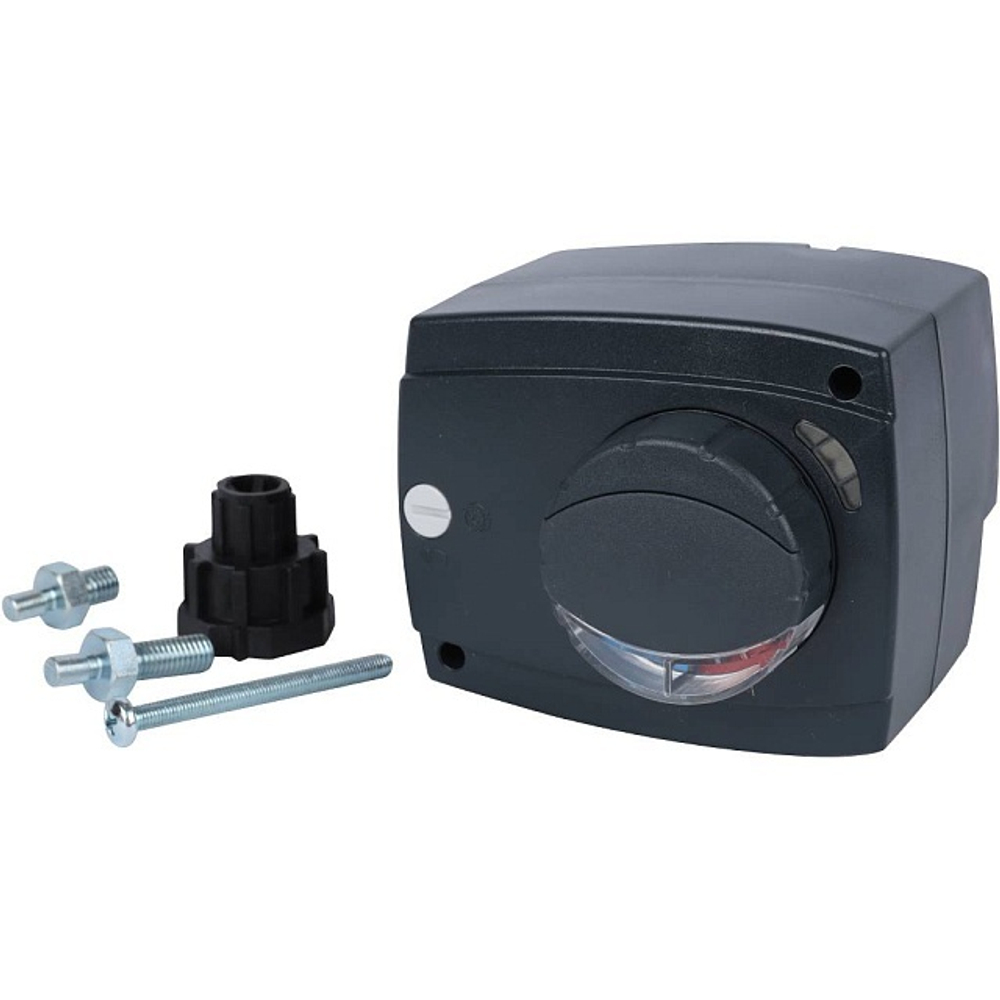

Привод имеет редукторный электродвигатель, поворот которого осуществляется на угол пропорционально величине управляющего сигнала, поступающего от внешнего регулятора температуры. На передней панели привода имеется: рукоятка (2) - для ручного управления и переключатель режимов (3) - при смене положения которого осуществляется разблокировка редуктора привода, светодиодная индикация (4) - указывающая направление вращения привода, цветовая шкала (5). В комплект входят: монтажная втулка-адаптер (6) - для установки привода на клапан, стопорный болт (7) - для исключения вращения привода вокруг клапана, фиксирующий винт (8) - для закрепления привода на шток клапана, кабель (9) - для подачи управляющего сигнала на привод от регулятора и для обратной связи (присоединен к приводу).

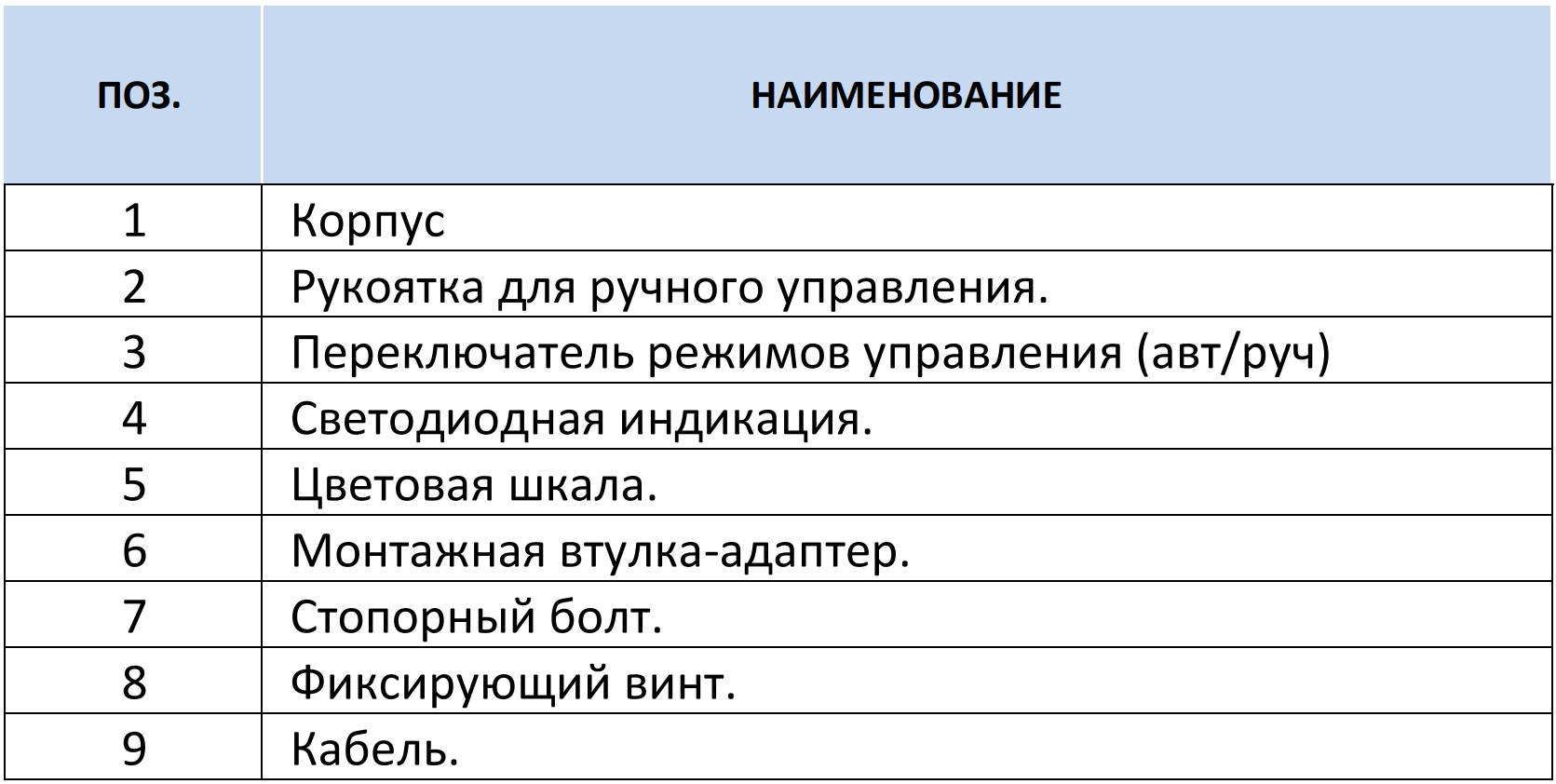

УСТРОЙСТВО

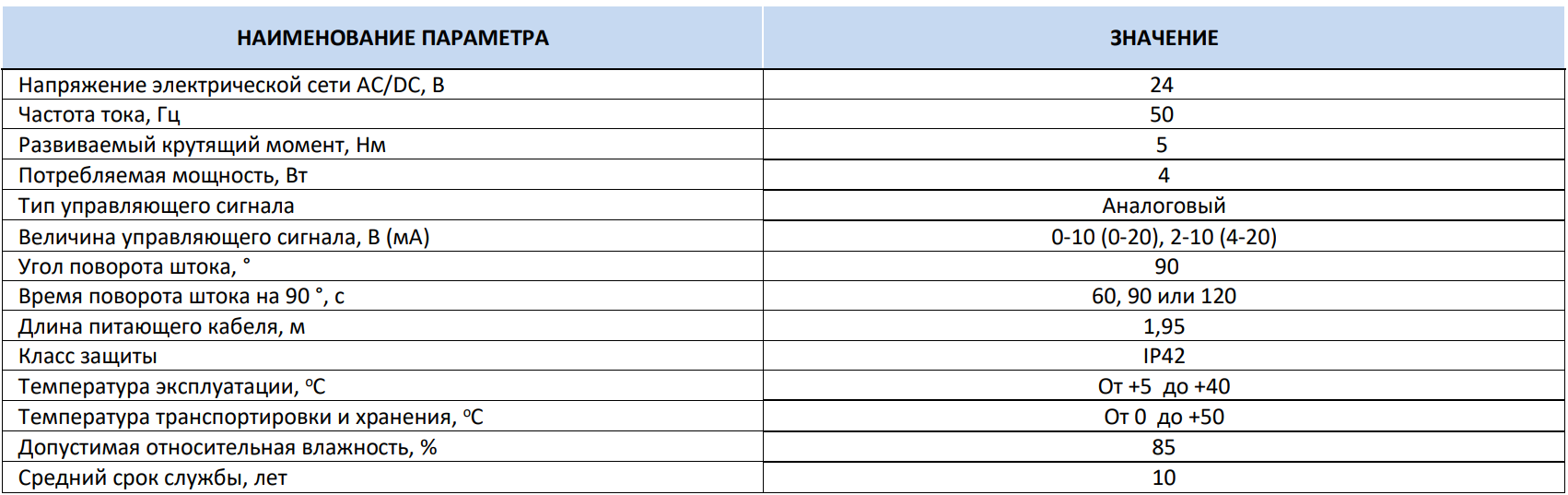

Технические характеристики

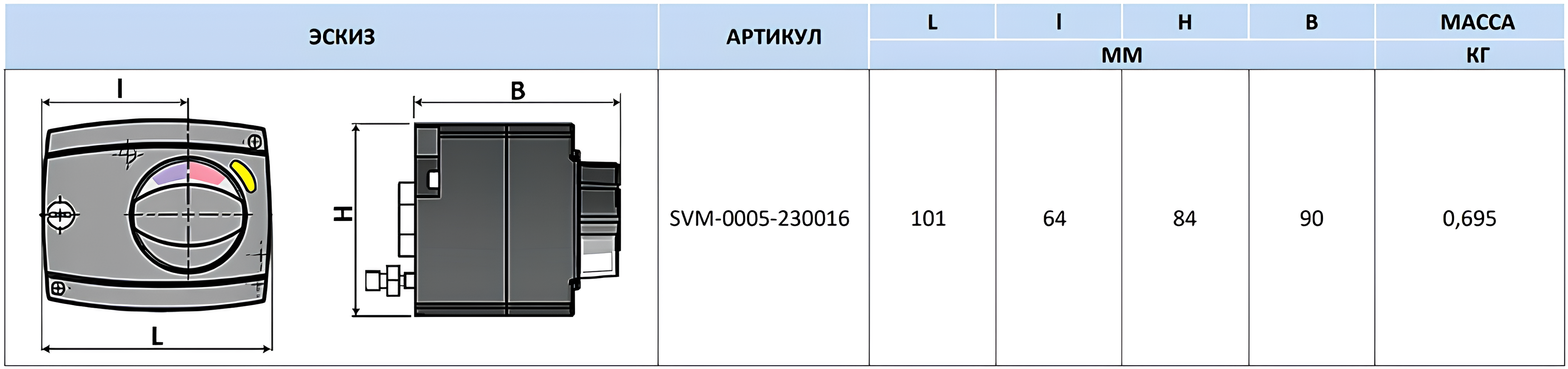

Габариты

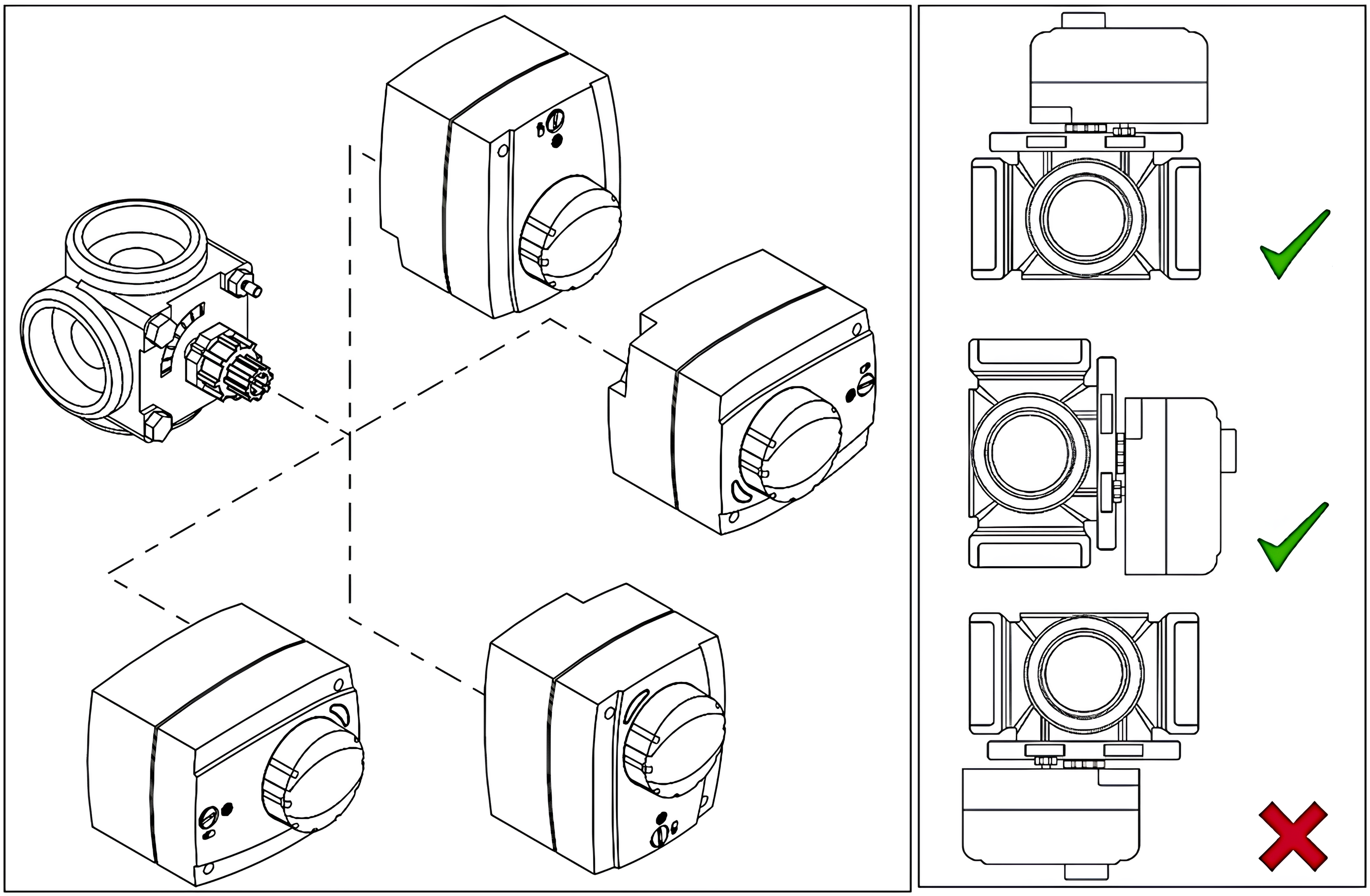

Электропривод может устанавливаться в любом положении, кроме расположения под клапаном, также следует избегать мест, где возможно попадание на корпус устройства влаги с трубопроводов.

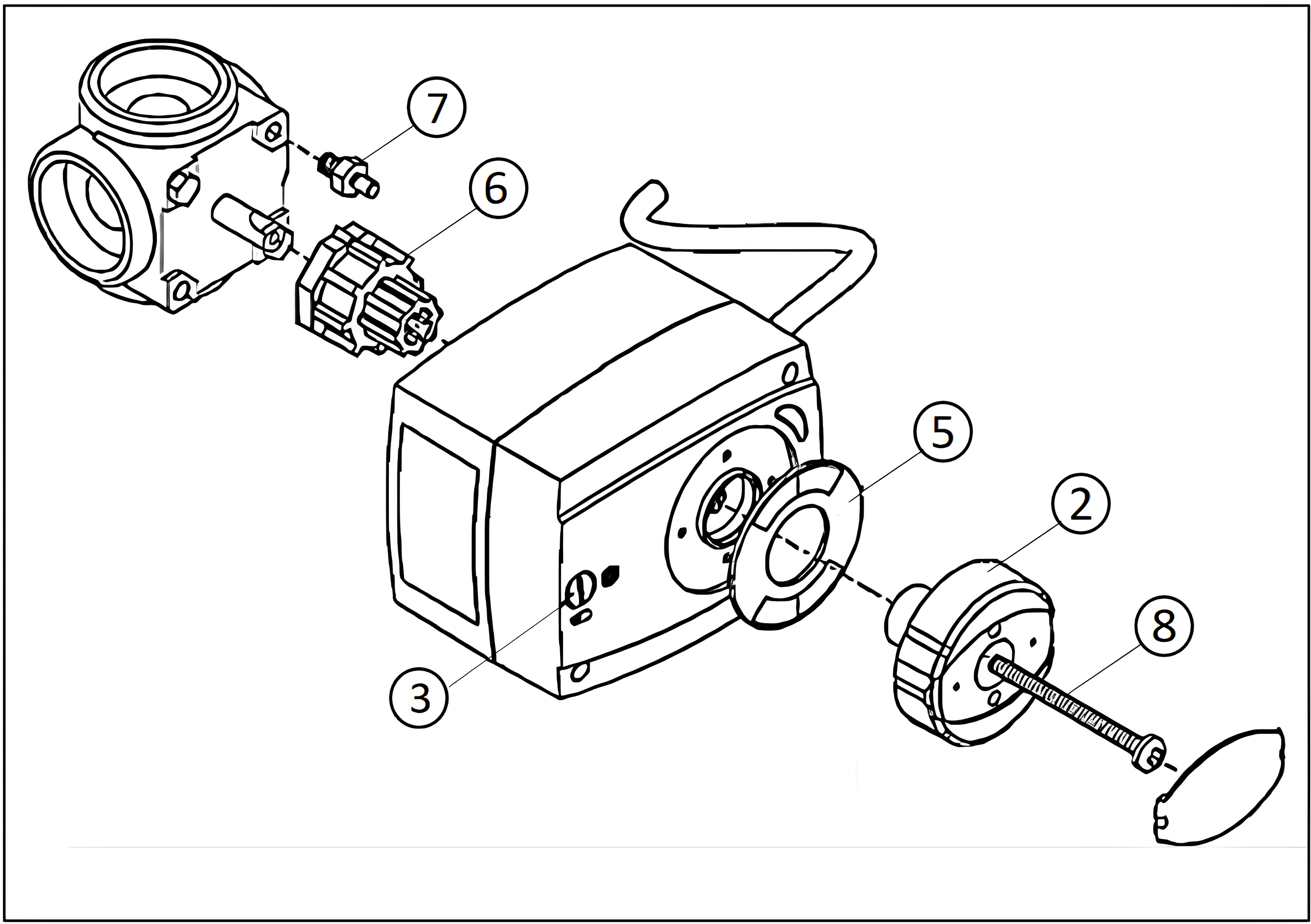

Электропривод монтируется на шток клапана с использованием втулки-адаптера (6) через отверстие в рукоятке ручного управления привода (2), закрепляется фиксирующим винтом (8). Чтобы исключить вращение самого привода в корпус клапана вкручивается поставляемый с приводом стопорный болт (7).
Внимание! Эксплуатация привода с слабо затянутым винтом (8) недопустима.
При установке рукоятки (2) ее указатель положения должен совпадать с центром шкалы (5), которая может быть установлена в любое удобное положение с шагом 90°. Следовательно, при смене положения шкалы, следует поменять и положение рукоятки.
Внимание! Если переключатель режимов (3) установлен в положение «Ручной режим» электрическая часть привода будет отключена!

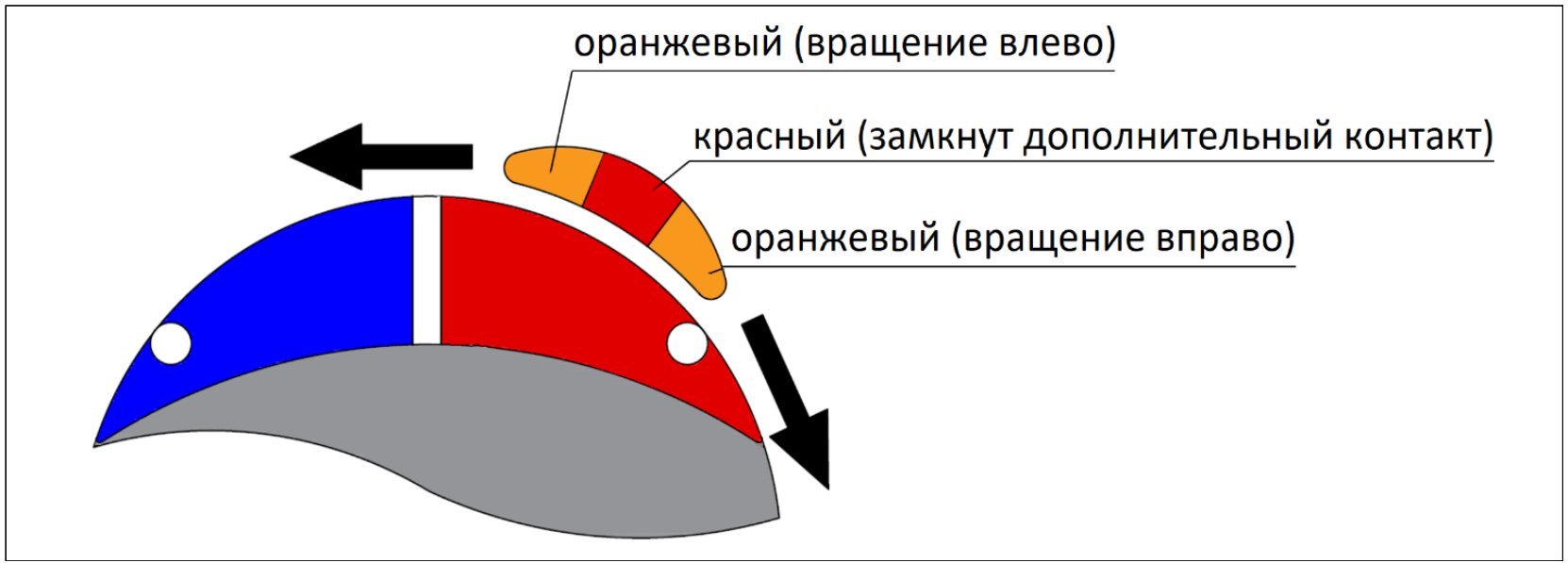

Светодиодная индикация (4) на приводе показывает направление движения смесительного клапана. Вращение вала отображается оранжевым цветом дисплея. Работа от трехпозиционного термостата, замыкание среднего (холостого) контакта отображается красным цветом.
