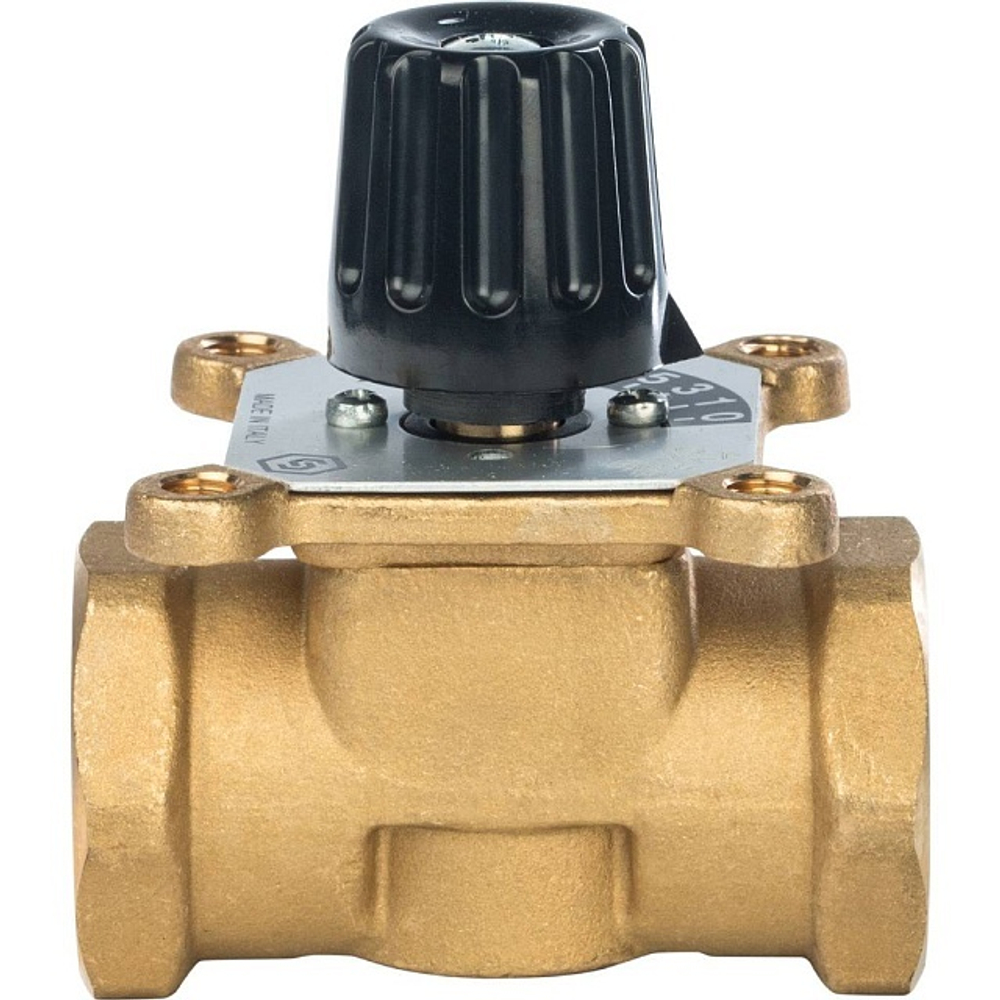

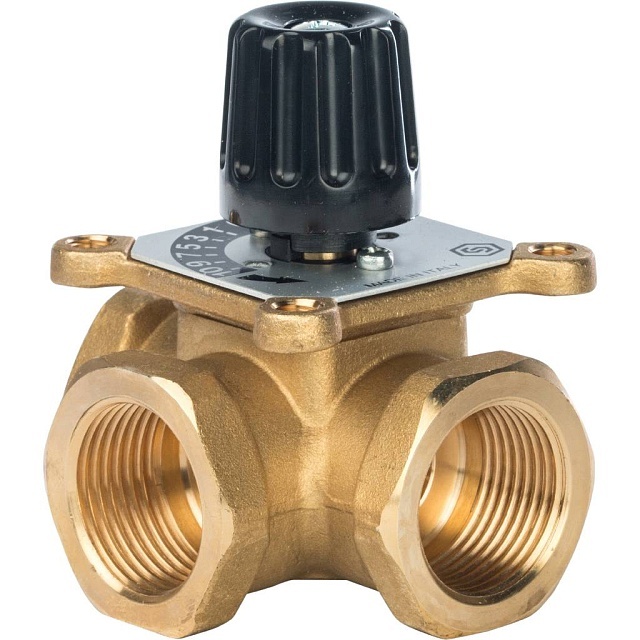

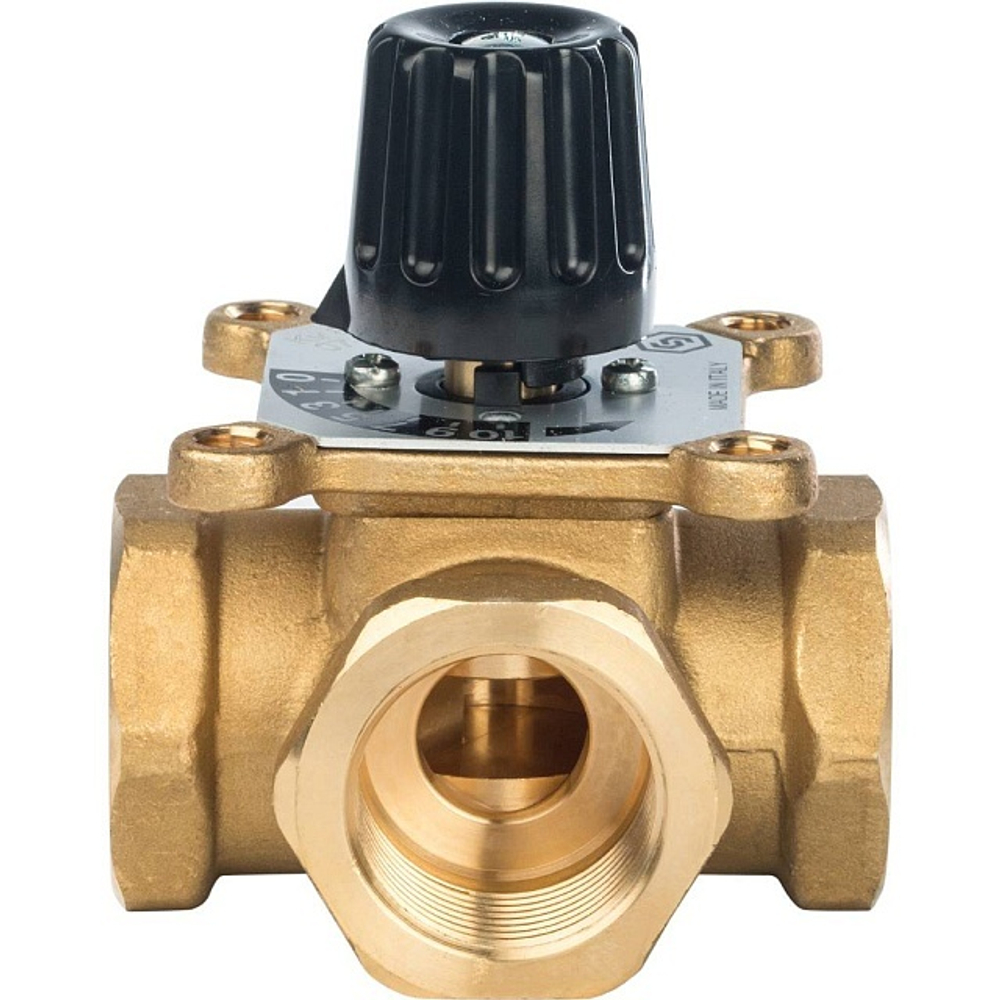

Клапан имеет поворотный затвор, что позволяет смешивать две жидкости (например, горячую и холодную воду) для достижения желаемой температуры. Клапан может управляться рукояткой, входящей в его комплект, или электрическими приводами STOUT.

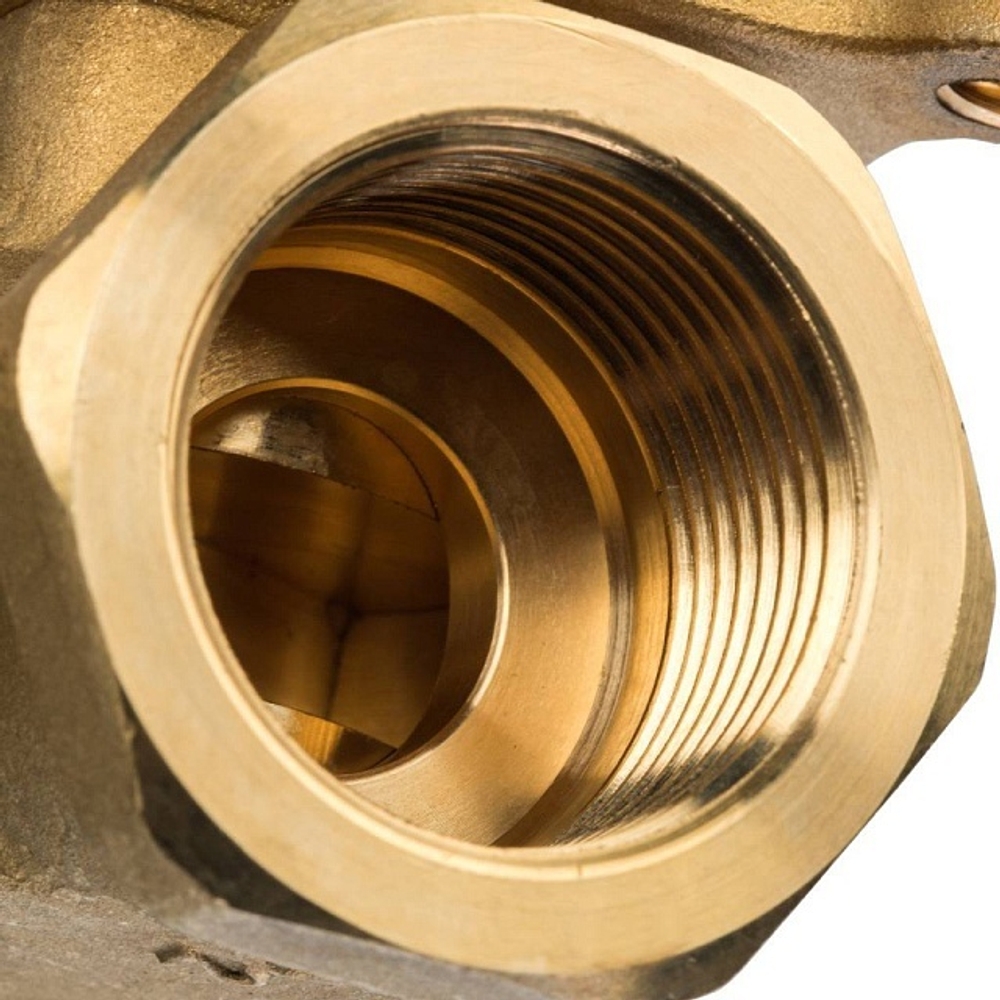

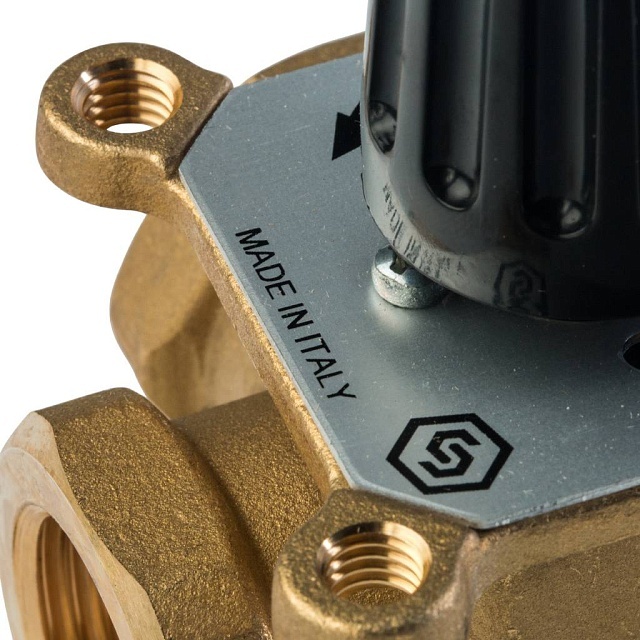

УСТРОЙСТВО
ПРИМЕР ИСПОЛЬЗОВАНИЯ КЛАПАНОВ ДЛЯ СЛИЯНИЯ ПОТОКОВ
На рисунке проиллюстрированы все возможные способы использования клапанов для слияния потоков. Обратите внимание на расположение механической системы блокировки (цифра - 3) и пластины с градуированной шкалой, а также на нумерацию выходов.
ПРИМЕР ИСПОЛЬЗОВАНИЯ КЛАПАНОВ ДЛЯ РАЗДЕЛЕНИЯ ПОТОКОВ
На рисунке ниже проиллюстрирован возможный способ использования клапанов для разделения потоков.
Габариты
Клапаны следует располагать в доступных для обслуживания местах.
Клапан может быть размещен в любом положении, за исключением положения приводом вниз.
Для того, чтобы настроить клапан в другом режиме, отличном от заводской настройки
необходимо:
- Отвинтить регулирующую рукоятку (1), пластину с градуировкой (2) и систему блокировки (3);
- Выбрать необходимую вам систему конфигурации;
- Активировать систему блокировки (3), установив ее в необходимое положение. Система блокировки ограничивает вращение рукоятки и, как следствие, движение затвора клапана до диапазона в 90°.

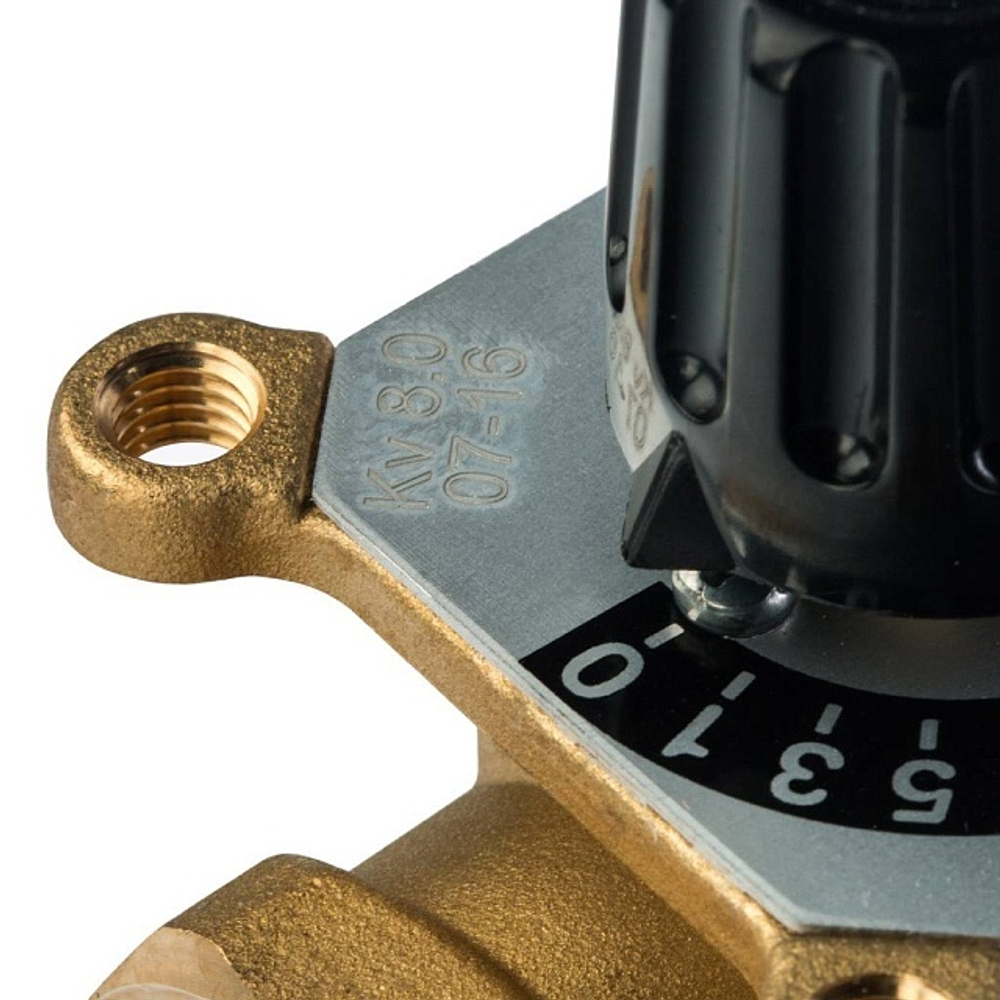

- Установить градуированную пластину (2), контролируя расположение значения 10, указывающее на положение, в котором можно получить максимально высокое значение температуры смешиваемой воды, что соответствует полному открытию потока поступающей горячей воды и полной блокировке потока холодной воды.
- Завинтить оба шурупа на пластине (5).
- Установить рукоятку (1) на шток (6), и перед тем, как завинтить запорный винт, установить затвор в положение 5.
- Завинтить запорный винт (4) на рукоятке.
Внимание! Чтобы иметь возможность заранее проверить правильность работы, смену режимов работы клапана рекомендовано производить до установки в систему.
